onderdelen zijn zodanig ontworpen dat ze
precies passen en hoge ladingen kunnen
weerstaan.

3.0 INSTALLATIE

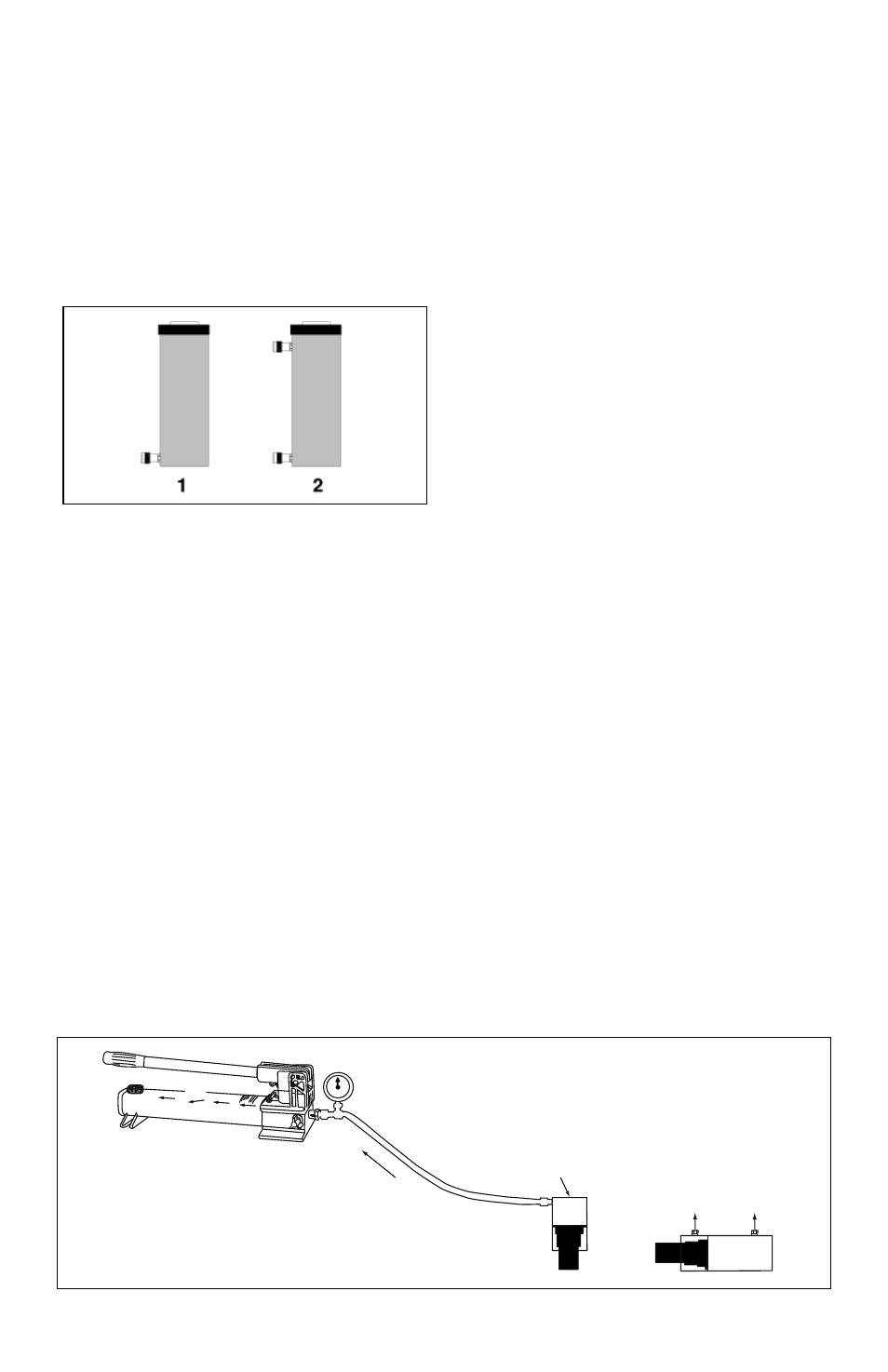

1. Sluit de hydraulische slangen aan. Gebruik

een pomp met een ontlastkraan of een 3-
wegklep en één slang voor enkelwerkende
cilinders (1). Gebruik een pomp met een 4-
wegklep

en

twee

slangen

voor

dubbelwerkende cilinders (2).

BELANGRIJK

: Bij dubbelwerkende cilinders

moeten beide koppelingen aangesloten zijn.

Draai alle koppelingen volledig met de hand
vast. Onvolledig aangedraaide koppelingen
blokkeren de oliestroom tussen de pomp en
de cilinder.

2. Verwijder

lucht

uit

de

cilinder

zoals

hieronder wordt afgebeeld. Enkelwerkende
cilinders: Plaats de cilinder zodanig dat de
plunjer naar beneden gericht is en de
cilinder lager ligt dan de pomp. Laat de
cilinder 2 à 3 keer uit en terug lopen.

Dubbelwerkende cilinders: Leg de cilinder
op de zijkant en zorg dat de koppelingen
naar boven gericht zijn. Laat de cilinder 2 à
3 keer uit en terug lopen.

NB

: De buitendraad van de cilinder is berekend

op de volle capaciteit van de cilinder, mits de
hulpstukken volledig zijn opgeschroefd.

NB

: het gebruik van cilinderhulpstukken

vermindert de capaciteit van de cilinder met ten
minste 50%.

4.0 WERKING

Stel de hydraulische pomp in werking om de
cilinder uit en terug te laten lopen. Sommige
enkelwerkende cilinders zijn uitgevoerd met
veerterugloop en andere met lastterugloop. De
terugloopsnelheid wordt beïnvloed door de
lengte

van

de

slang

en

andere

stroomweerstanden

in

de

leiding.

Dubbelwerkende cilinders worden in beide
richtingen door een pomp aangedreven.

De cilinderstopring is ontworpen om de volle
kracht op te kunnen nemen. Gebruik echter,
indien mogelijk, niet de gehele slag om slijtage
van de cilinder te verminderen.

NB:

De aangegeven waarden voor last en slag,

zijn maximale veiligheidslimieten.

In de praktijk is het raadzaam om slechts
gebruik te maken van 80% van deze waarden!

5.0 ONDERHOUD

1. Gebruik uitsluitend olie van Enerpac in deze

cilinders. Bij gebruik van andere olie kan de
garantie vervallen.

2. Gebruik stofkappen wanneer er geen

slangen op de cilinders zijn aangesloten.
Houd de hele cilinder schoon voor een
langere levensduur.

3. Bewaar de cilinders rechtop om vervorming

van de afdichtingen te voorkomen.

6.0 OPLOSSEN VAN STORINGEN

Deze cilinders mogen alleen bij een erkend
technisch

servicecentrum

van

Enerpac

gerepareerd

worden.

In

enkelwerkende

cilinders wordt veerkracht gebruikt voor de
terugloop

en

daarom

is

een

speciale

demontagetechniek vereist om lichamelijk
letsel te voorkomen.

A

B

23

lucht

lucht
