ElmoMC AC Input Digital Servo Drives-Cornet User Manual
Page 22

Harmonica and Bassoon Cable Kits
Motor Power Cables
MAN-CBLKIT- (Ver. 3.4)
10-3
10.3 Motor Power Cable (CBL-MTRPWR2-
5
for Metronix
SE motors)
CBL-MTRPWR2 is a 14-AWG shielded cable in which each wire on the
SimplIQ
drive side
is connected to a pin terminal, and the wires on the motor side are connected to a 4-pole
Amphenol connector. This cable is designed to connect the Harmonica or Bassoon drive to
the Metronix APM-SE motor.
Amphenol
Pin No
.
Color Signal
Description
A
Brown & White
U
Motor Phase U
B
Pink & Gray
V
Motor Phase V
C
Blue & Red
W
Motor Phase W
D
Green & Yellow
Earth
Ground
Table
10-4: Motor Power Cable for the Harmonica and Bassoon Drives (Metronix SE Motors)

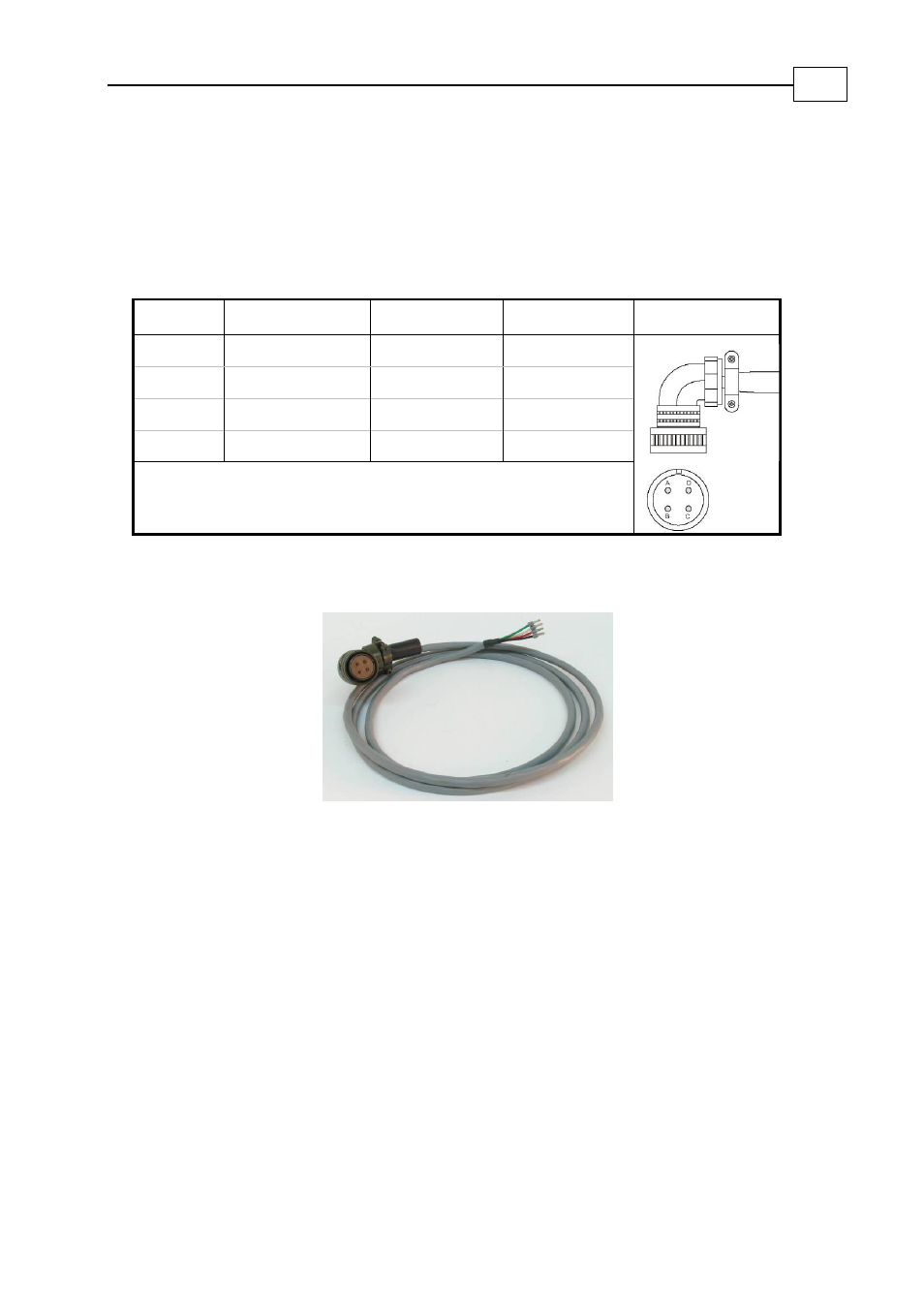

Figure 15: Motor Power Cable (Part No. CBL-MTRPWR2
-5
, for Metronix SE Motors)
