80
Español
Mapa del sistema: Vistas frontal, izquierda, derecha, posterior e
inferior (Modelo C)

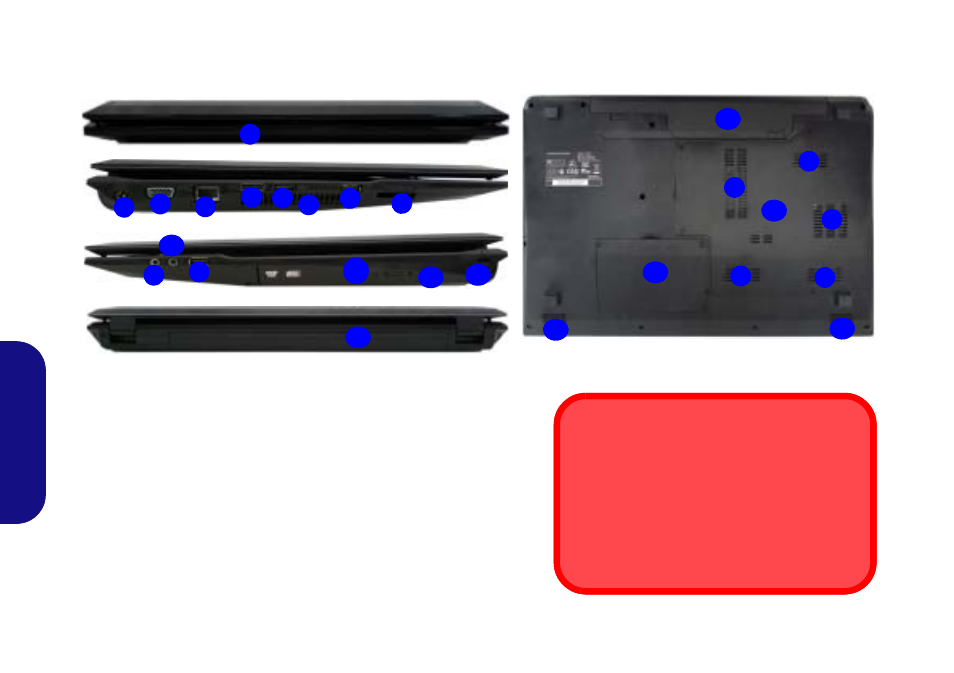

Figura 7
Vistas frontal, izquierda, derecha, posterior e inferior (Modelo C)
1. Indicadores LED de encendido
2. Conector de entrada DC
3. Puerto para monitor externo
4. Conector LAN RJ-45
5. Puerto de salida de HDMI
6. 3 Puertos USB 2.0
7. Rejilla
8. Lector de tarjetas multi-en-1
9. Conector de entrada para
micrófono
10. Conector de salida de auriculares
11. Bahía de dispositivo óptico
12. Orificio de expulsión de
emergencia
13. Ranura del cierre de seguridad
14. Batería
15. Tapa de la bahía componente
16. Tapa de la bahía para el disco duro
17. Altavoces incorporados
17
7
7
2
1
7
6
4
6
3
5
10
12
13
11
8
14
15
7
7
9
14
17
7
16
6
Cara inferior
Parte frontal
Lateral izquierdo
Parte posterior
Lateral derecho
Expulsión de emergencia del disco
Si necesita expulsar un disco manualmente (p. ej.
por un corte de corriente inesperado) puede intro-
ducir la punta de un clip en el orificio de expulsión
de emergencia. No utilice la punta de un lápiz u
otros objetos que puedan romperse y quedar atra-
pados en el orificio.
