Carte du système: Vues de face, gauche, droite, arrière & dessous
(Modèle A)

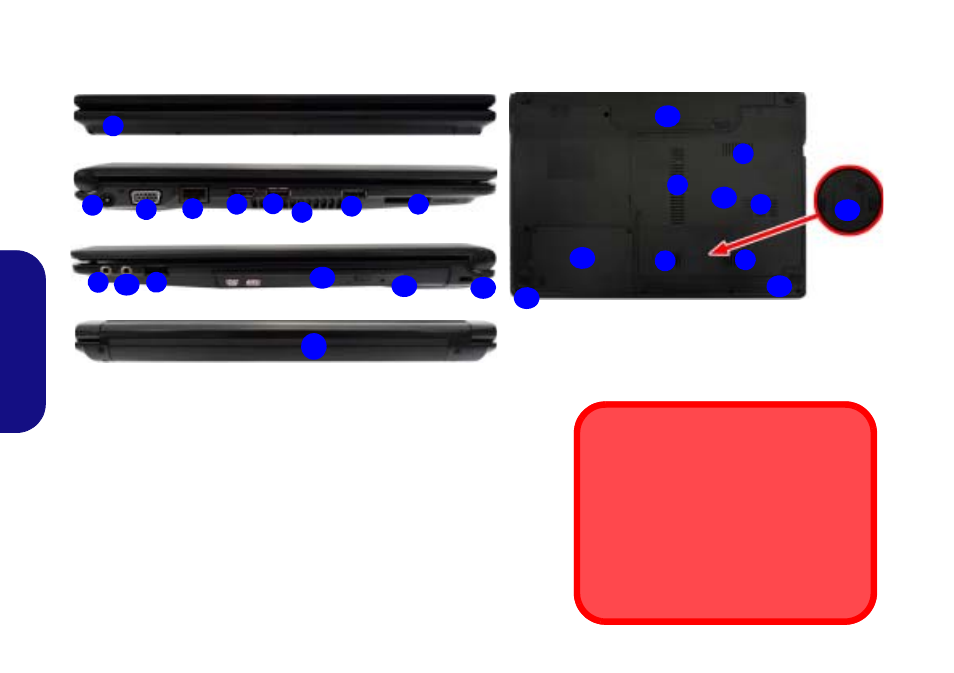

Figure 5 - Vues de face, gauche, droite, arrière & dessous (Modèle A)
1. Indicateurs d’alimentation LED
2. Prise d’entrée DC
3. Port moniteur externe
4. Prise réseau RJ-45
5. Prise de sortie HDMI
6. 3 Ports USB 2.0
7. Ventilation
8. Lecteur de carte multi-en-1
9. Prise d'entrée de microphone 10. Prise de sortie haut-parleurs/casque
11. Baie de périphérique optique
12. Trou d’ejection d’urgence
13. Fente de verrouillage de sécurité
14. Batterie
15. Couvercle de baie de composant
16. Couvercle de baie de disque dur
17. Haut-parleurs
18. Couvercle de la carte USIM (optionnel)
2
1
7
8
4 6
3
5
10 6 12
15
11
18
13
14
6
9
7
17
7
17
16
7
7
14
Face
Gauche
Droit
Arrière
Dessous
7

Surchauffe
Afin de ne pas causer une surchauffe de votre
ordinateur, verifiez que rien ne bouche la (les)
ventilation(s) quand le systeme est allumé.
CPU
Veuillez ne pas essayer d’ouvrir ou de forcer le
processeur UC de votre ordinateur. Le fait d'ac-
céder au CPU de quelque manière que ce soit
risque de violer la garantie.
