Systemübersicht: Ansicht von vorne, links, rechts, hinten und unten
(Modell B )
2
1
7
8
4
6
3
5
10 6
13
11
14
12
6
9
15
14
7
16
17
7
17
18
Vorderseite
Linke Seite
Rechte Seite
Hinterseite
Unterseite
7
7
7
Abb. 6

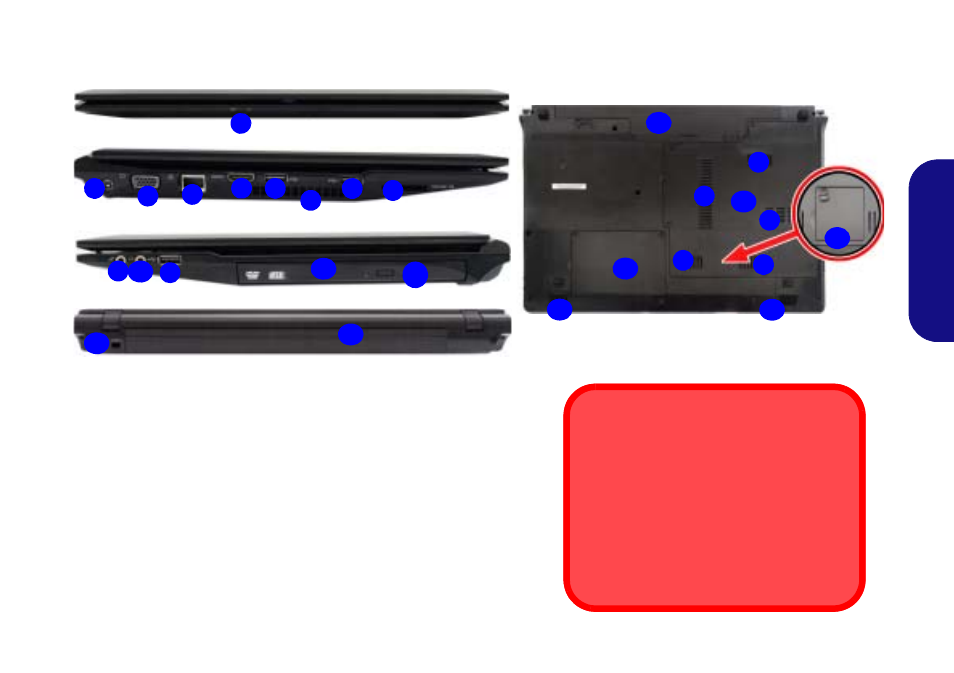

Ansicht von vorne, links, rechts, hinten und unten (Modell B)
1. LED-Stromanzeigen
2. DC-Eingangsbuchse
3. Schnittstelle für externen Monitor
4. RJ-45 LAN-Buchse
5. HDMI-Ausgangsanschluss
6. 3 USB 2.0 Anschlüsse
7. Luftungsoffnung
8. Multi-in-1 Kartenleser
9. Mikrofon-Eingangsbuchse
10. Kopfhörer-Ausgangsbuchse 11. Schacht für optisches Laufwerk
12. Notauswurfloch
13. Sicherheitsschloß-Buchse
14. Akku
15. Komponentenfachabdekkung
16. Abdeckung des Festplatten-
schachts
17. Lautsprecher
18. USIM-Kartenfachabdekkung
(optional)

Disc-Notauswurf
Wenn eine Disc manuell entnommen werden
muß (z.B. wegen eines Stromausfalls) können
Sie mit dem Ende einer geradegebogenen Bü-
roklammer in das Notauswurfloch drükken.
Verwenden Sie hierzu aber keinen spitzen
Bleistift oder ähnliche Objekte, die im Loch
abbrechen und darin stekkenbleiben könnten.
