34
Deutsch
Systemübersicht: Ansicht von vorne, links, rechts, hinten und unten
(Modell A)
2
1
7
8 4 6
3
5
10 6 12
15
11
13
14
6
9
7
17
7
17
16
7
7
14
18
Vorderseite
Linke Seite
Rechte Seite
Hinterseite
Unterseite
7

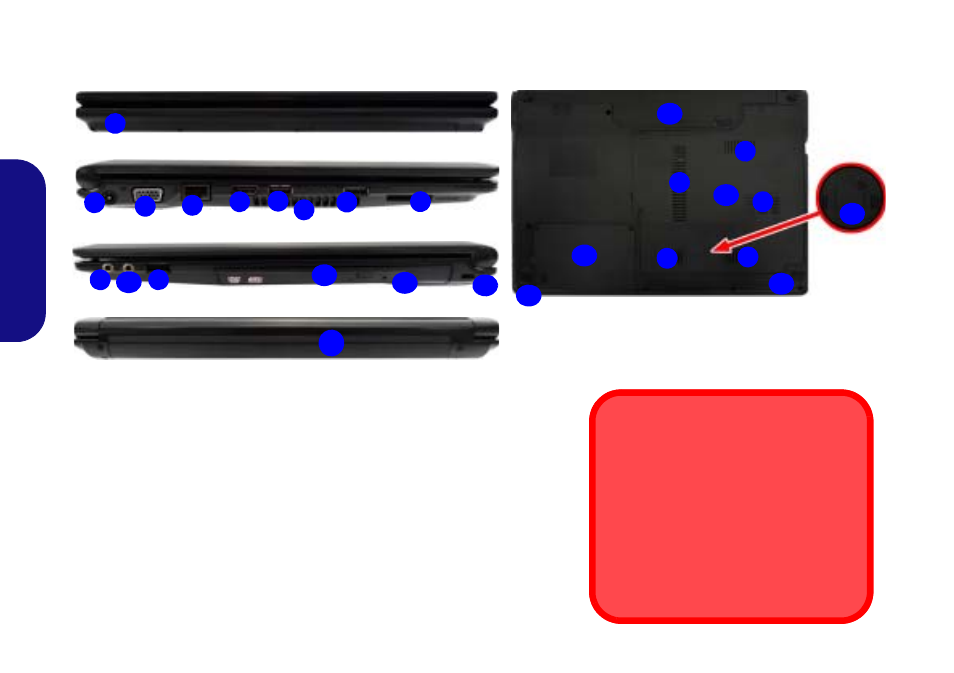

Abb. 5
Ansicht von vorne, links, rechts, hinten und unten (Modell A)
1. LED-Stromanzeigen
2. DC-Eingangsbuchse
3. Schnittstelle für externen Monitor
4. RJ-45 LAN-Buchse
5. HDMI-Ausgangsanschluss
6. 3 USB 2.0 Anschlüsse
7. Luftungsoffnung
8. Multi-in-1 Kartenleser
9. Mikrofon-Eingangsbuchse 10. Kopfhörer-Ausgangsbuchse
11. Schacht für optisches Laufwerk
12. Notauswurfloch
13. Sicherheitsschloß-Buchse
14. Akku
15. Komponentenfachabdekkung
16. Abdeckung des Festplattenschachts
17. Lautsprecher
18. USIM-Kartenfachabdekkung (optional)

Überhitzung
Zum Schutz vor Überhitzung Ihres Compu-
ters dürfen die Luftungsoffnung(en) nicht
während das Notebook in Betrieb ist ver-
deckt werden.
CPU
Die CPU darf nicht vom Anwender repariert
werden. Jeglicher Zugriff auf die CPU führt
zum Verlust der Garantieansprüche.
