101
Italiano
Descrizione del sistema: Vista anteriore, sinistra, destra, posteriore
e inferiore (Modello B)
2
1
7
8
4
6
3
5
10 6
13
11
14
12
6
9
15
14
7
16
17
7
17
18
Lato anteriore
Lato sinistro
Lato destro
Lato posteriore
Parte inferiore
7
7
7

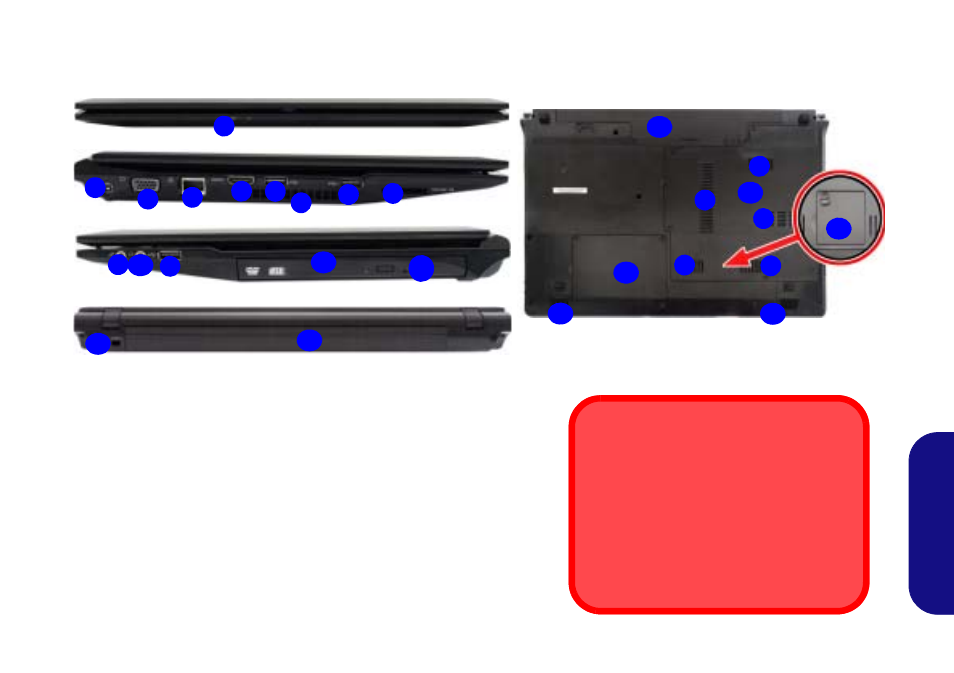

Figura 6
Vista anteriore, sinistra, destra, posteriore e inferiore (Modello B)
1. Indicatori LED alimentazione
2. Jack di ingresso DC
3. Porta per monitor esterno
4. Jack RJ-45 per LAN
5. Porta uscita HDMI
6. 3 Porte USB 2.0
7. Ventola
8. Lettore di schede multi-in-1
9. Jack ingresso del microfono
10. Jack uscita delle cuffie 11. Bay unità ottica
12. Foro di espulsione di
emergenza
13. Slot blocco di sicurezza
14. Batteria
15. Coperchio bay Component
16. Coperchio bay disco rigido
17. Altoparlanti incorporati
18. Coperchio della carta USIM
(opzionale)

Espulsione di emergenza del disco
Se si desidera estrarre manualmente un disco
(per esempio a causa di un'inaspettata
interruzione dell'alimentazione) è possibile
spingere l'estremità di una graffetta per carta
raddrizzata nel foro di espulsione di
emergenza. Non usare una matita appuntita o
un oggetto analogo che potrebbe rompersi
oppure rimanere incastrato nel foro.
