11

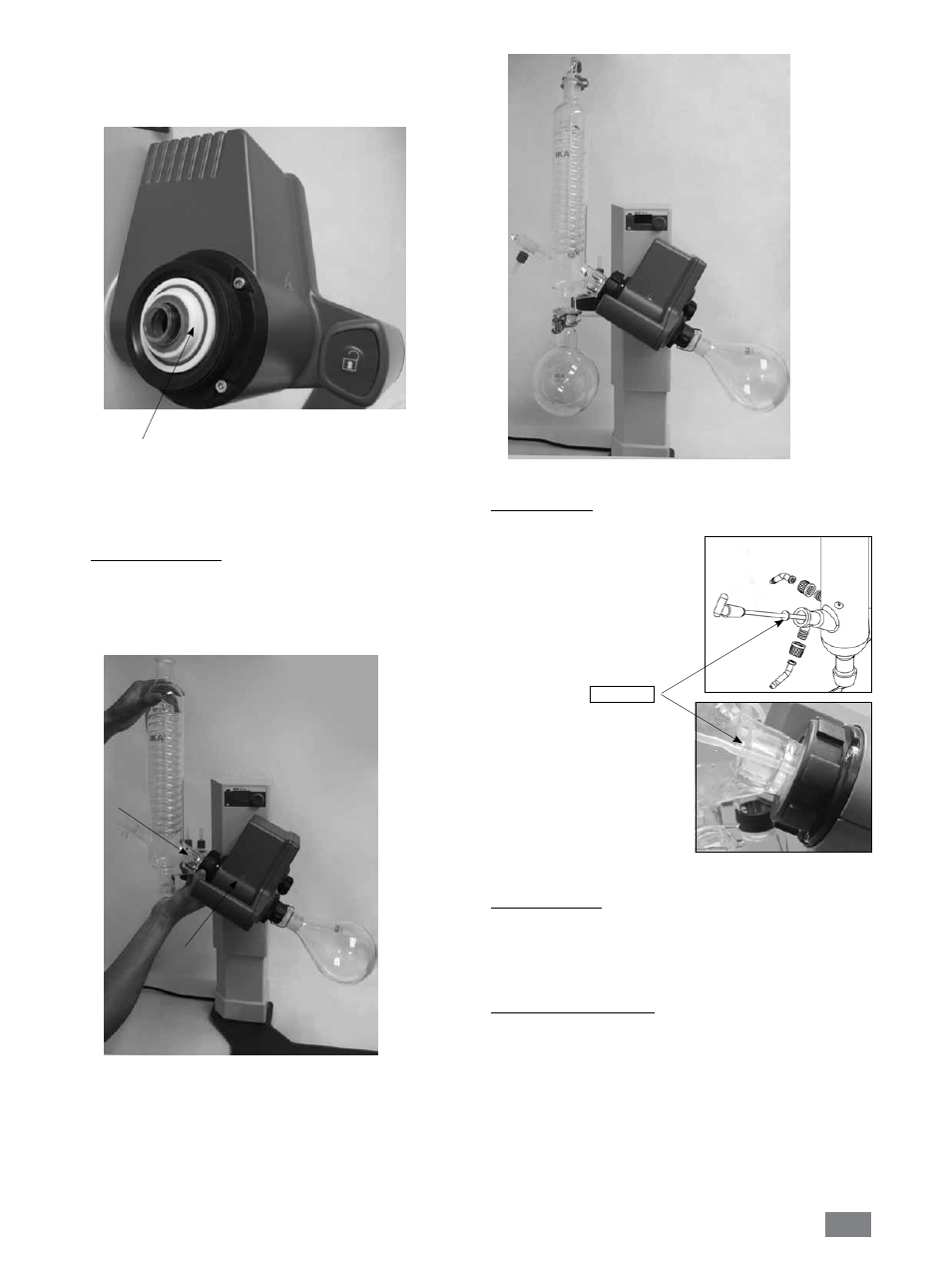

• Setzen Sie die Dichtung RV 10.8001 (T) in die Kühleraufnahme
und montieren Sie nun den Glassatz entsprechend seiner
Betriebsanleitung an das Gerät. (Fig. 17, 18 und 19)
Montieren des Kühlers
Montage Scheibe
• Befestigen Sie den Auffangkolben und die Schlauchverbindungen,
wie dargestellt. Beachten Sie die Betriebsanleitung des
Glassatzes. (Fig.19)
Fig.19
Fig.18
W
U
T
Fig.17
• Schieben Sie zuerst die Kunststoffmutter und anschließend den
Federring über den Flansch des Kühlers (U).
• Positionieren Sie den Kühler am Rotationsantrieb (W) und ziehen
Sie die Überwurfmutter handfest an. (Fig.18)
Demontage Kühler
• Verwenden Sie den mitgelieferten Ringschlüssel zum Lösen einer
festsitzenden Überwurfmutter.
• Lösen Sie die Überwurfmutter durch Drehen gegen den
Uhrzeigersinn.
Beschreibung Sonderkühler
(Siehe Produkte / Zubehör zu www.ika.com)
• RV10.3 Vertikal-Intensivkühler mit Verteilerstück
Mit Doppelmantel ausgeführter Vertikal-Intensivkühler,
ermöglicht besonders effiziente Kondensationen.
Auch in beschichteter Ausführung erhältlich (RV10.30)
• RV10.4 Trockeneiskühler
Trockeneiskühler zur Destillation von tiefsiedenden
Lösungsmitteln.
Kühlung durch Trockeneis, kein Kühlwasser notwendig,
maximale Kondensation durch tiefe Temperaturen.
Auch in beschichteter Ausführung erhältlich (RV10.40)
Tropfkante
Hinweis: Achten Sie auf die
korrekte Lage der Scheibe.
