14. Bajar parcialmente la plataforma empujando el interruptor
de elevación del chasis a la posición ABAJO (DOWN), y
probar el funcionamiento de la alarma audible de
descenso.
15. Abrir la válvulas de descenso de emergencia del chasis
(Figura 3) para probar el funcionamiento, tirando hacia
fuera y reteniendo la palanca. Después de que la
plataforma esté totalmente abajo, cerrar la válvula
soltando la palanca.
16. Girar el interruptor de llave del chasis a la posición
SUELO (DECK).
17. Cerrar con pestillo las puertas de los módulos.
18. Ver que la vía esté despejada de personas, obstáculos,
hoyos y declives, que esté plana y capaz de soportar el
peso de las ruedas.
19. Girar la llave del interruptor del controlador a la posición
ENCENDIDO (ON).
20. Desenganchar el controlador de la barandilla. Tomarlo
firmemente mientras se efectúan las pruebas siguientes
en tierra.
SITUARSE ALEJADO de la plataforma de trabajo
mientras se efectúan las pruebas siguientes.
Proteger el cable de la consola de control contra
posibles daños mientras se efectúan las pruebas.
21. Tirar hacia fuera el botón de parada de emergencia a la
posición ENCENDIDO (ON).
22. Poner el interruptor de funciones en la posición de
AVANCE (DRIVE) para los modelos 20W, 26 Y 32, Usar
ambos ALTA (HI) y BAJA (LOW) transmisión cuando
ejectue paso 22.
23. Sujetar la palanca de control de tal manera que la palanca de
enclavamiento (interbloqueo) esté oprimida (al soltar la
palanca de enclavamiento se corta la corriente eléctrica al
controlador), colocar lentamente la palanca de control en
ADELANTE (FORWARD) y después en REVERSA (RE-
VERSE) para probar el control de velocidad y direccional.
Cuanto más se empuja o tira la palanca de control de su
posición central, tanto más rápido avanzará la máquina.
24. Empujar el interruptor de dirección hacia la DERECHA y
luego la IZQUIERDA para probar el control de dirección.
25. Empujar hacia adentro el botón de parada de
emergencia.
26. Volver a enganchar el controlador en la barandilla lateral.
Introducción
Este manual cubre todos los modelos europeos de las
plataformas de trabajo Serie X. Este manual siempre debe
encontrarse guardado en la máquina.
Inspección de pre-
operación y de seguridad
Todos los días antes de usar la máquina, leer, entender y
respetar todas las reglas de seguridad e instrucciones de
operación y después proceder de la manera siguiente.
1. Abrir los módulos e inspeccionar en busca de daños,
fugas de aceite o piezas faltantes.
2. Revisar el nivel del aceite hidráulico con la plataforma
totalmente abajo. Abrir el módulo izquierdo y quitar la
tapa del depósito; el aceite debe estar visible en la rejilla
de llenado. Si es necesario, añadir aceite hidráulico ISO
nº 46.
3. Revisar que el nivel de fluido en las baterías esté
correcto (Ver Mantenimiento de las baterías en la página
32.
4. Comprobar la carga de las baterías.
5. Revisar que el cordón de extensión de corriente alterna
esté desconectado del cargador.
6. Revisar que todas las barandillas estén en su lugar, que
la extensión corrediza de la plataforma esté sujeta con el
pasador y que todos pernos y tornillos estén bien
apretados.
7. Inspeccionar cuidadosamente toda la plataforma de
trabajo en busca de daños tales como soldaduras
o miembros estructurales agrietados, piezas sueltas o
faltantes, fugas de aceite, cables o mangueras dañados,
conexiones sueltas, etiquetas dañadas o faltantes y
neumáticos.
8. Si es necesario, trasladar la máquina a un lugar sin
obstrucciones para permitir la elevación total.
9. CONECTAR los interruptores de parada de emergencia
de la plataforma y chasis (Figura 1 y 2), tirando del botón
hacia afuera.
10. Girar el interruptor de llave del chasis a la posición
CHASIS (CHASSIS) (Figura 1).
11. Empujar el interruptor de elevación del chasis (Figura 1)
a la posición ELEVAR (UP) y elevar totalmente la
plataforma.
12. Inspeccionar visualmente el conjunto elevador, cilindro
de elevación, cables y mangueras en busca de daño o
funcionamiento irregular. Buscar si hay piezas sueltas o
faltantes.
13. Verificar que los soportes protectores contra baches hayan
girado a su posición debajo de cada módulo.

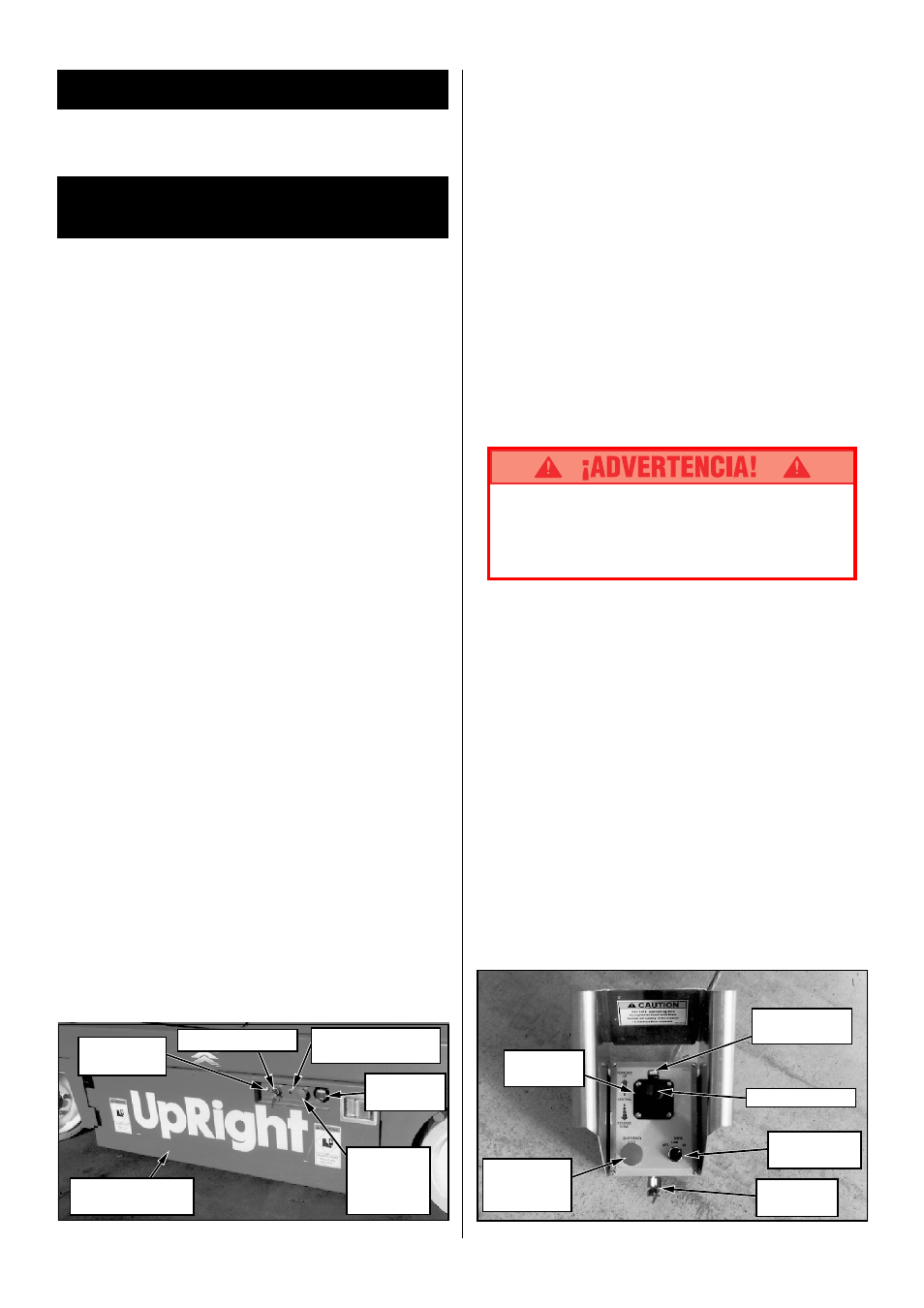

Figura 2: Controlador
Interruptor
de funciones
Palanca
de control
Palanca
enclavamiento
Palanca control
Interruptor de
parada de
emergencia
Interruptor
de llave
Figura 1: Chasis, lado izquierdo
Horómetro
(Opcional)
Fusible del
control
Interruptor de llave
Interruptor
parada
emergencia
chasis
Soporte protector
contra baches
Interruptor
elevación de chasis
