Abaissement d’urgence
Si la plate-forme ne s’abaisse pas, NE JAMAIS
descendre en escaladant l’ensemble élévateur.
Demander à une personne qui se trouve au sol
d’ouvrir la vanne d’abaissement d’urgence, située à
l’arrière de la machine (Figure 3).
1. Ouvrir la vanne d’abaissement d’urgence en tirant sur le
bouton.
2. Pour fermer, relâcher le bouton.

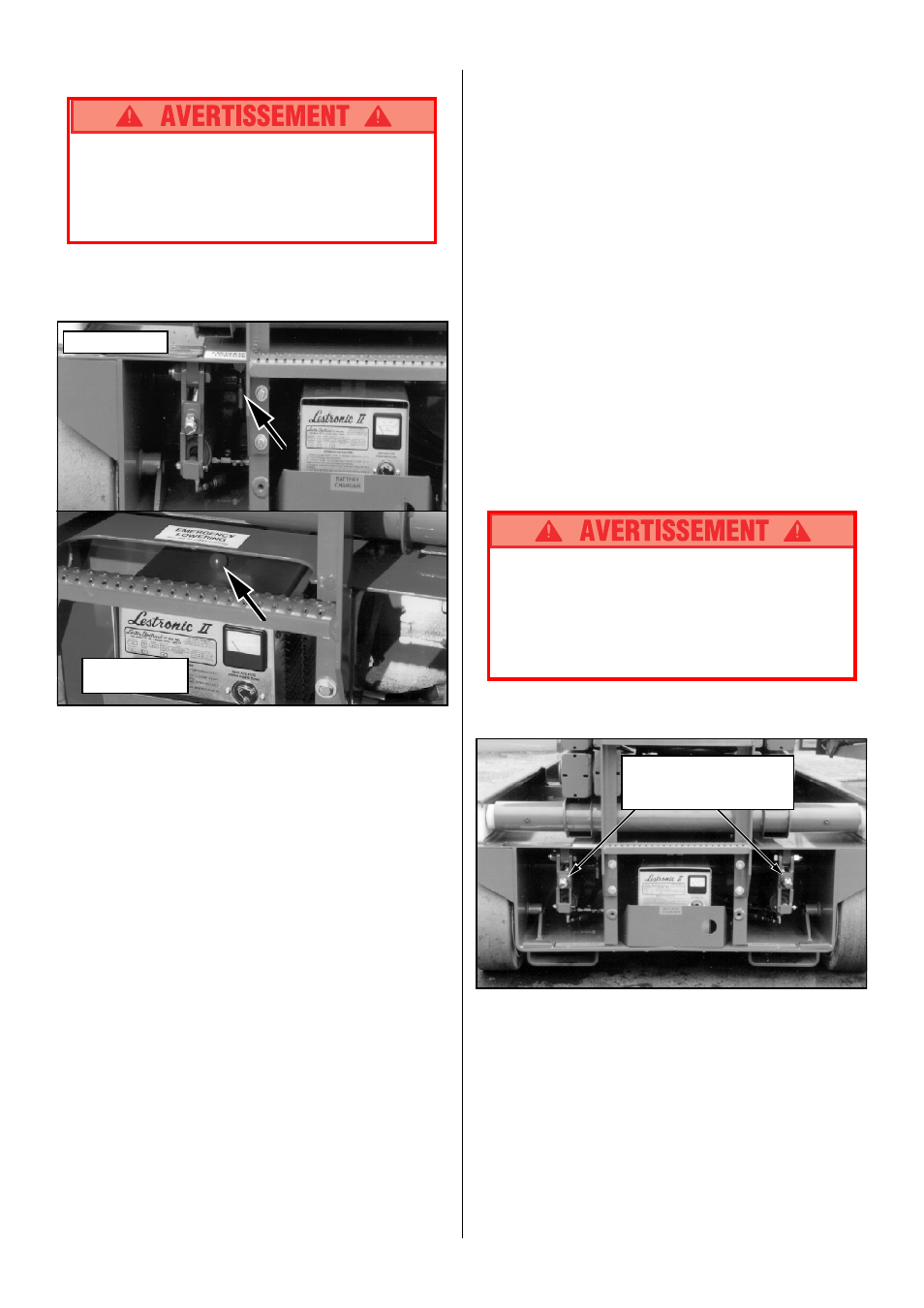

Figure 3 : Bouton de vanne d’abaissement d’urgence
Modèle X32N
Modèles X20N,
X20W et X26N
Desserrage du frein de stationnement
(Figure 4)
Effectuer ce qui suit uniquement lorsque la machine ne
fonctionne pas de sa propre puissance et qu’il est nécessaire
de déplacer la machine ou lors du remorquage de la machine
en montée et de la montée de la machine avec un treuil sur
une remorque pour le transport.
Remarque : Les modèles X32N comportent deux écrous
de réglage des freins identiques, situés de part et d’autres
de l’échelle.
Le(s) écrou(s) de réglage et de relâchement des freins est
(sont) situé(s) à l’arrière de la machine, entre les roues
arrière.
1.
Pour relâcher les freins, tourner l’écrou (les écrous) dans
le sens antihoraire jusqu’à ce que les freins se
désengagent des pneus.
2. La machine roule désormais lorsqu’elle est poussée ou
tirée.
3. Pour réengager les freins, tourner l’écrou (les écrous)
dans le sens horaire jusqu’à ce que
les freins soient engagés à fond sur les pneus. Contrôler
le freinage sur une pente de 22 % avant de remettre la
machine en service.
Ne jamais utiliser la plate-forme élévatrice avec les
freins de stationnement desserrés. Des blessures
graves ou des dégâts importants pourraient en
résulter.
Ne jamais remorquer à une vitesse supérieure à 0,3
m/s (1 pied/s).
Figure 4: Relâchement du frein de stationnement
(modèle X32N montré)
Écrous de réglage et
de relâchement des freins
de sationnement
Garde-corps rabattables
La présente marche à suivre ne s’applique qu’au modèle
X32N, pour permettre le passage dans un portail double
standard. Les garde-corps doivent être ramenés à leur
position appropriée avant toute utilisation de la plate-forme
élévatrice.
Marche à suivre de rabattement
1. Décrocher le contrôleur du rail latéral, et le placer sur la
plate-forme.
2. Dégoupiller des rails latéraux les rails supérieurs avant et
arrière, puis faire pivoter pour les rabattre à l’intérieur.
3. En commençant par les rails de plateau « rollout », et en
continuant avec les rails externes, soulever chaque rail et
le rabattre à l’intérieur.
Marche à suivre de montage des rails
1. En commençant par les rails externes, et en continuant
avec les rails de plateau « rollout », relever chaque rail et
le laisser revenir vers le bas en le fixant en position
verticale.
2. Faire pivoter les rails supérieurs avant et arrière vers
l’extérieur, puis les fixer aux rails latéraux opposés au
moyen des goupilles de retenue.
3. Raccrocher le contrôleur sur le rail latéral.
Après utilisation, tous les jours
1. S’assurer que la plate-forme soit complètement abaissée.
2. Garer la machine sur un sol horizontal, de préférence dans
un lieu couvert, à l’abri du vandalisme, des enfants et de
l’utilisation non autorisée.
3. Tourner les clés de contact sur ARRÊT (« OFF »), et
retirer les clés pour éviter toute utilisation non autorisée.
