Ligação do equipamento de som
13
Po
Configuração
Quando utilizar os altifalantes do televisor como
a coluna central, ligue a tomada CENTER
PREOUT do receptor à tomada de entrada de
áudio no televisor. Neste caso, a coluna central
mostrada é desnecessária.

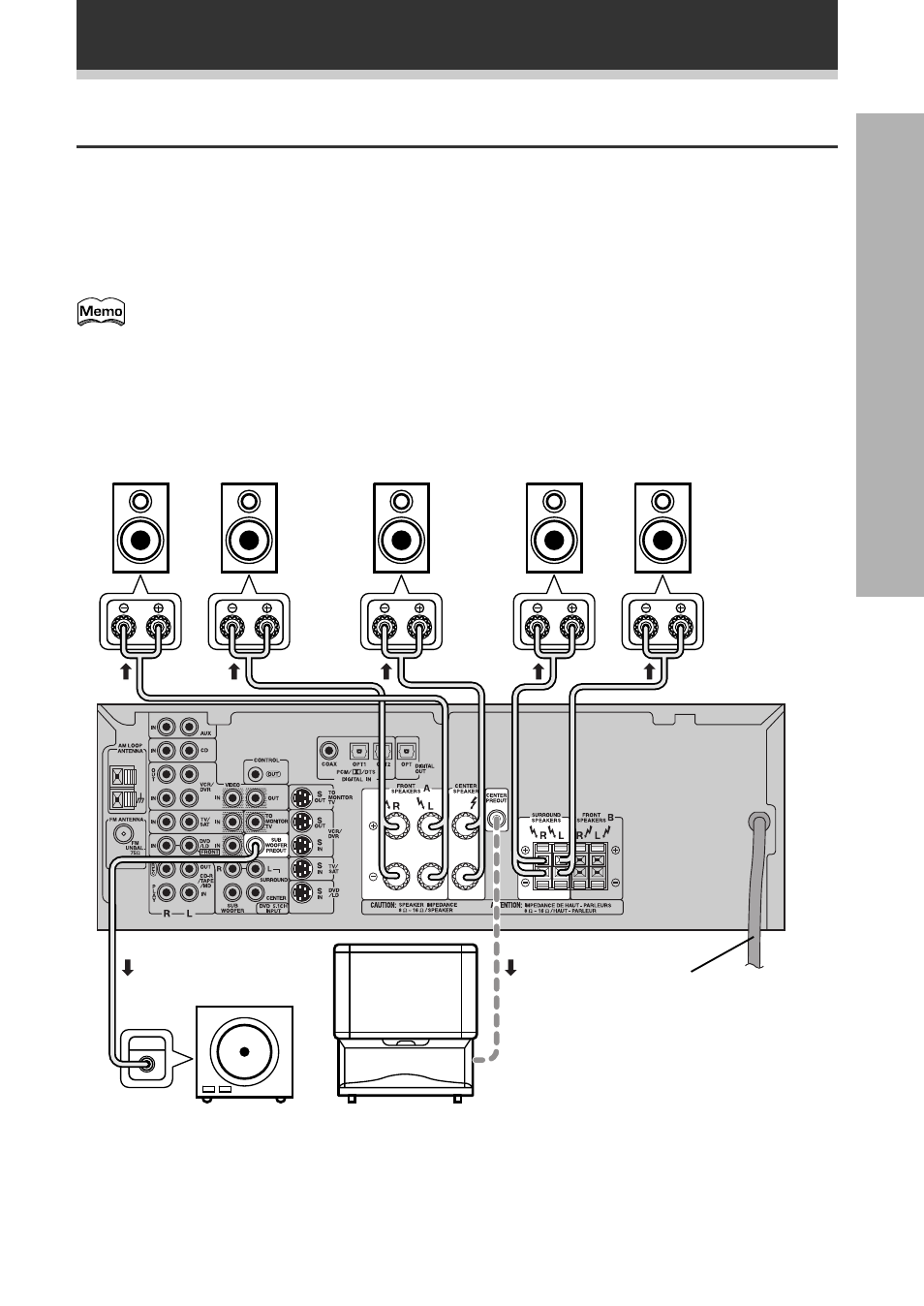

Colunas de altifalantes
Um conjunto completo de seis colunas de altifalantes é mostrado aqui mas, naturalmente, a configuração da
casa de cada utilizador pode variar. Simplesmente ligue as colunas que possui da maneira descrita abaixo. Este
receptor funcionará com apenas duas colunas estéreo (denominadas “frontais” no diagrama) mas é
recomendado utilizar o receptor com pelo menos três colunas de altifalantes.
Certifique-se de ligar a coluna de altifalantes direita ao terminal R (canal direito) e a coluna de altifalantes
esquerda ao terminal L (canal esquerdo). Do mesmo modo, certifique-se de que os terminais positivos e
negativos (+/–) no receptor coincidam com os terminais nas colunas de altifalantes.
Este receptor tem dois sistemas de colunas: A e B. A é o sistema principal que suporta um conjunto
completo de colunas de som envolvente. Se você activar ambos os sistemas A e B, somente as
colunas frontais e a coluna subwoofer produzirão som. Nenhum som será produzido pela coluna central
e colunas de som envolvente, mas as fontes de canais múltiplos serão misturadas para as colunas
activas de modo que nenhum som seja omitido. Similarmente, se você escolher apenas o sistema B,
você ouvirá as colunas frontais ligadas ao sistema B e as fontes de canais múltiplos serão misturadas
para essas duas colunas de altifalantes. Por favor utilize colunas de altifalantes com uma impedância de
8
Ω
e 16
Ω
.
INPUT
VSX-709RDS
Certifique-se de completar
todas as outras ligações
antes de ligar este
aparelho à rede eléctrica
de CA.
Colunas frontais (A)
L C SR SL R
Coluna central Colunas de som envolvente
Coluna subwoofer
auto-alimentada
TV
(A ser usado
como a coluna
central)
