Ligação do equipamento de som
9
Po
Configuração
Componentes digitais
A fim de utilizar as trilhas sonoras de softwares PCM/Dolby Digital/DTS, você precisa fazer as ligações de áudio
digitais. Você pode fazer isso através de ligações coaxiais ou ópticas (nгo й preciso fazer ambas). A qualidade
desses dois tipos de ligações é igual, mas como alguns componentes digitais têm somente um tipo de terminal
digital, é uma questão de usar os terminais correspondentes. Este receptor tem uma entrada coaxial e duas
entradas ópticas para um total de três entradas digitais. Você pode designar as tomadas para o(s) componente(s)
apropriado(s) (vide páginas 19 e 20).

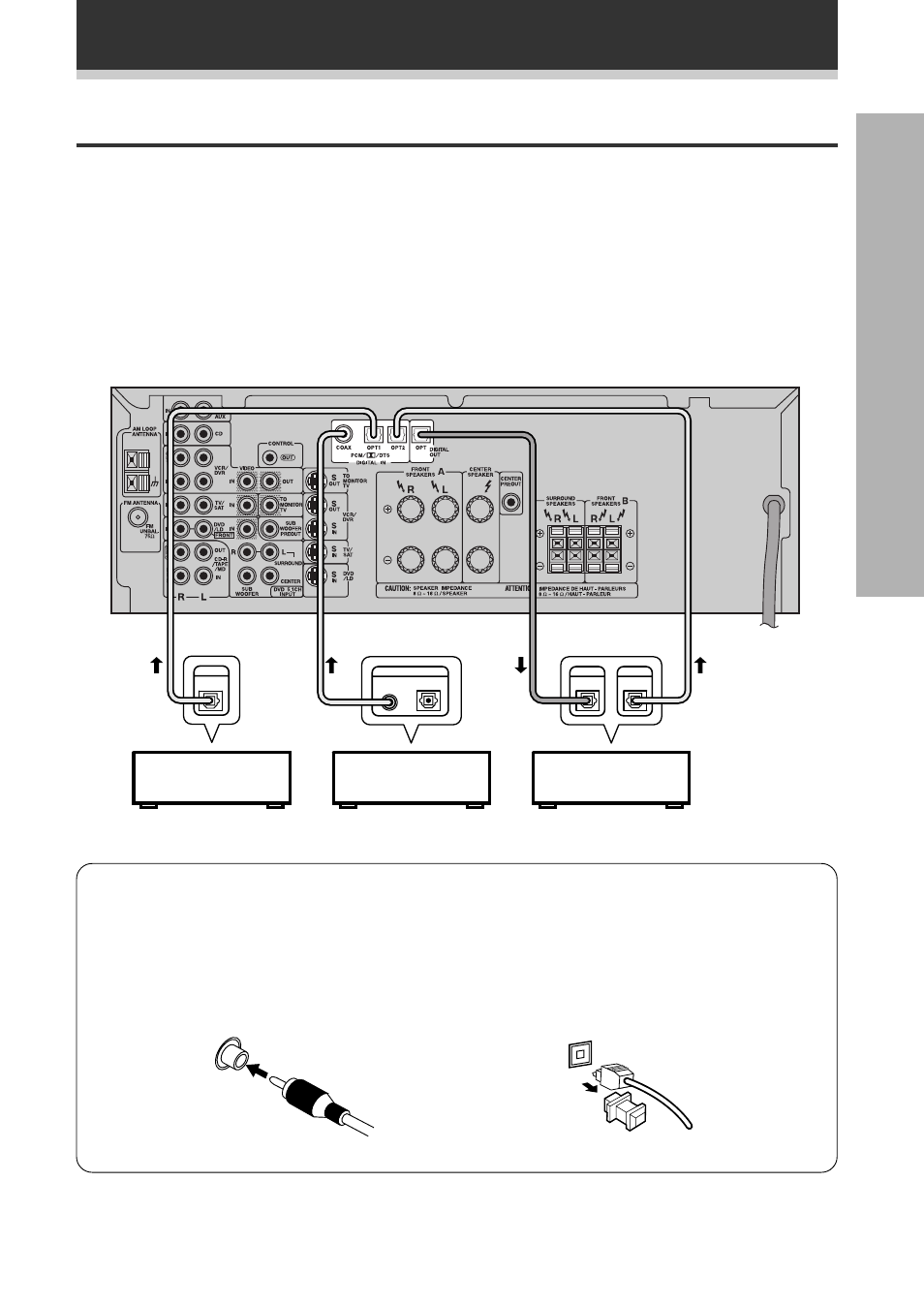

Ligue os componentes digitais como mostrado abaixo. Também há uma saída digital (apenas VSX-709RDS). Se
você ligar esta saída à entrada óptica num gravador digital (actualmente isso inclui um gravador de MD, DAT e
CD-R), você pode fazer gravações digitais directas com este receptor.
7 Cabos de áudio digitais/cabos ópticos
Os cabos de áudio coaxiais digitais disponíveis no mercado (cabos de vídeo padrões também podem ser
usados) ou cabos ópticos (não fornecidos) são usados para ligar os componentes digitais a este receptor.
Quando utilizar os terminais de entrada ou saída digital óptica, retire as tampas e insira as fichas. Certifique-
se de inserir as fichas completamente.
Cabo de áudio digital
(ou cabo de vídeo padrão)
Cabo óptico
OUT
DIGITAL
OUT
DIGITAL DIGITAL
IN
DIGITAL OUT
OPT. COAX.
Leitor de CD
CD-R ou gravador
de MD ou DAT
Leitor de DVD
VSX-709RDS
Apenas
VSX-709RDS
