Configuração
7 Cabos de áudio
Utilize cabos de áudio (não fornecidos) para ligar os componentes de áudio.
Colocação do leitor de cassetes
Dependendo de onde o leitor de cassetes é colocado, pode ocorrer ruído durante a leitura duma cassete, o que
é causado pelo fluxo de fuga do transformador no receptor. Se isso ocorrer, afaste o leitor de cassetes do
receptor.
Ligue as fichas vermelhas a R (canal direito) e fichas
brancas a L (canal esquerdo). Certifique-se de inserir as
fichas completamente.
Ligação do equipamento de som
L
R
Antes de fazer ou mudar as ligações, desligue os componentes e os cabos de alimentação da rede
eléctrica.
Componentes de áudio

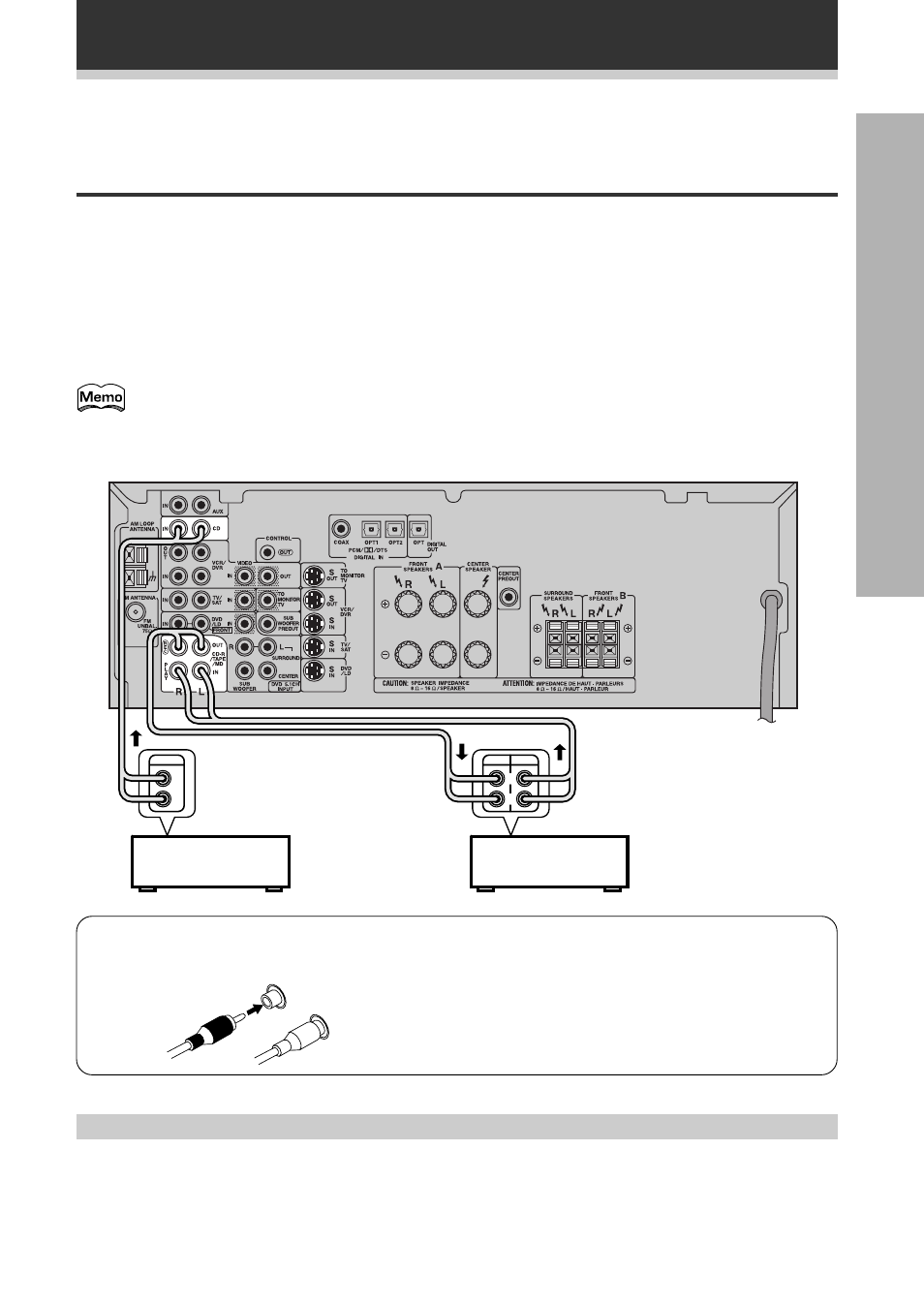

Para iniciar a configuração, ligue os componentes de áudio às tomadas como mostrado abaixo. Essas ligações
são todas analógicas e os componentes de áudio analógicos (como um leitor de cassetes, etc.) utilizam essas
tomadas. Lembre-se de que para os componentes dos quais deseja gravar, é preciso ligar quatro fichas (um
conjunto de entradas estéreo e um conjunto de saídas estéreo), mas para componentes que usará somente
para leitura, sу й preciso ligar um conjunto de fichas estéreo (duas fichas). Para utilizar as funções de fontes
digitais, você precisa ligar os componentes digitais às entradas digitais, mas também é uma boa ideia ligar os
componentes digitais às tomadas de áudio analógicas. Se quiser, por exemplo, gravar para/desde componentes
digitais (como um leitor de MD) para/desde componentes analógicos, é preciso fazer as ligações analógicas com
os componentes digitais. Consulte as páginas 9 e 10 para maiores detalhes sobre as ligações digitais.
• Apenas o VSX-709RDS tem tomadas de vídeo-S e tomada de saída digital óptica.
• As setas indicam a direcção do sinal de áudio.
REC PLAY
L
R
L
R
OUTPUT
Leitor de CD
CD-R ou leitor
de cassetes
ou gravador de MD
VSX-709RDS
