Ligação do equipamento de som
8
Po
Componentes de vídeo

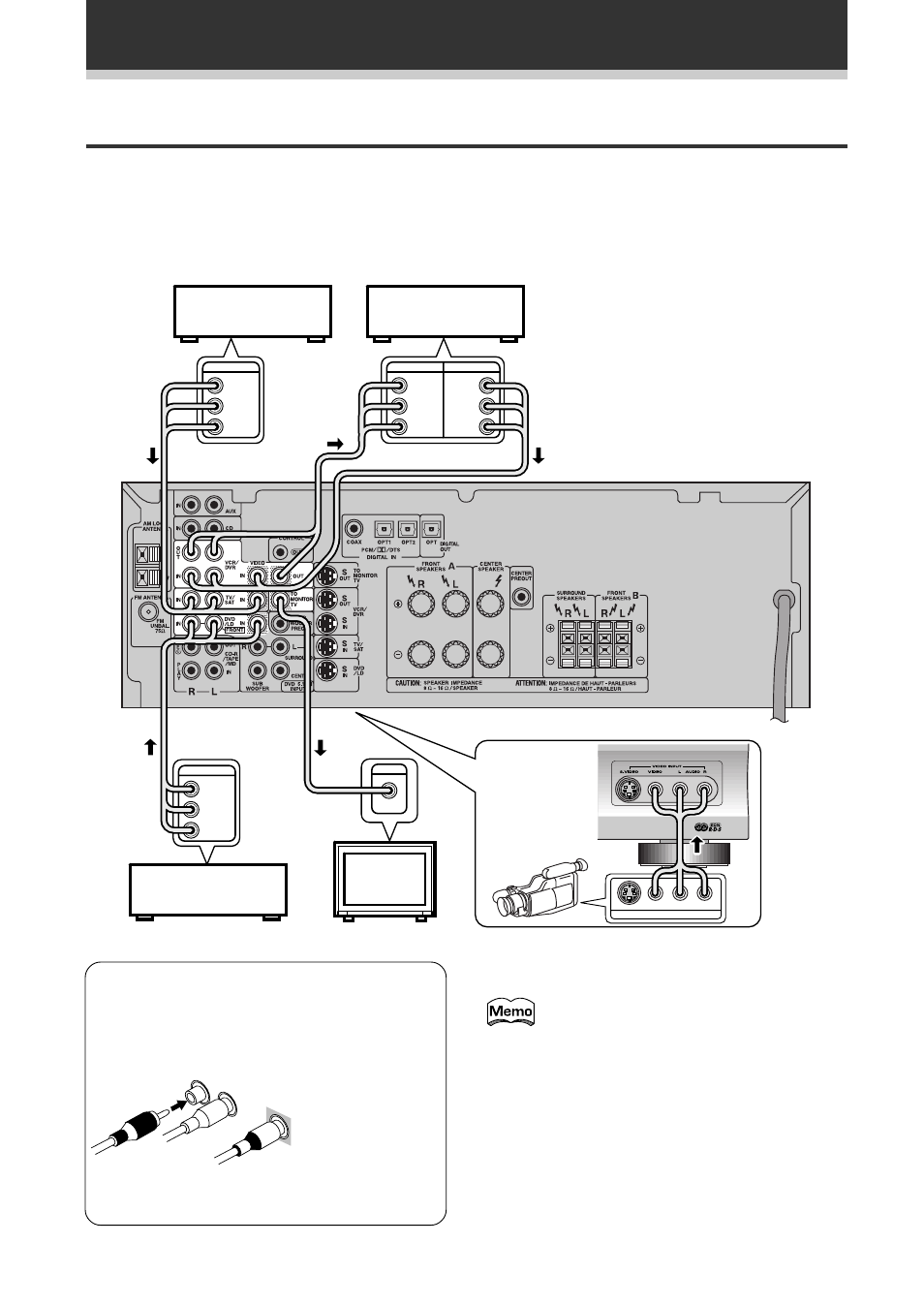

Ligue os componentes de vídeo às tomadas como mostrado abaixo. Com respeito aos componentes de vídeo
digitais (como um leitor de DVD), você deve utilizar as ligações analógicas indicadas nesta página para o sinal de
vídeo, mas para utilizar uma fonte digital, você deve ligar as saídas de áudio a uma entrada digital (vide próxima
página). Também é uma boa ideia fazer as ligações analógicas com os componentes de áudio (vide página
anterior). Para cobrir todos os discos laser possíveis, um leitor de DVD/LD ou leitor de LD precisa ser ligado às
tomadas analógicas (como mostrado aqui), bem como às tomadas digitais (vide próxima página).
As ligações de video frontais são acessíveis através
do selector de entrada do painel frontal como
“VIDEO”.
7 Cabos de áudio/vídeo
Utilize cabos de áudio/vídeo (não fornecidos)
para ligar os componentes de vídeo e um cabo
de vídeo para ligar o monitor de TV.
Ligue as fichas
vermelhas a R
(canal direito), as
fichas brancas a L
(canal esquerdo), e
as fichas amarelas
a VIDEO.
Certifique-se de
inserir as fichas
completamente.
Apenas VSX-709RDS
Se os seus componentes de vídeo têm
tomadas de vídeo-S, você poderia utilizar
cabos de vídeo-S (não fornecidos) para ligá-
los à tomada de vídeo-S no painel frontal ou
posterior do receptor.
No entanto, se você utilizar cabos de
vídeo-S para as ligações de vídeo, você
também deve ligar o seu televisor com
ligações de vídeo-S.
Inversamente, se você utilizar cabos de
vídeo padrões para as ligações de vídeo,
você deveria utilizá-los também para as
ligações do televisor.
OUTPUT INPUT
VIDEO
L
R
VIDEO
L
R
OUTPUT
VIDEO
L
R
OUTPUT
VIDEO
L
R
INPUT
VIDEO
L V R
VIDEO OUTPUT
VSX-709RDS
Apenas VSX-709RDS
Leitor de DVD
(ou leitor de LD)
Videogravador
ou DVR
Sintonizador de TV
(ou sintonizador
de satélite)
TV
(monitor)
7 Frente
Câmara
de vídeo
(etc.)
L
R
VIDEO
