Ligação do equipamento de som
10
Po

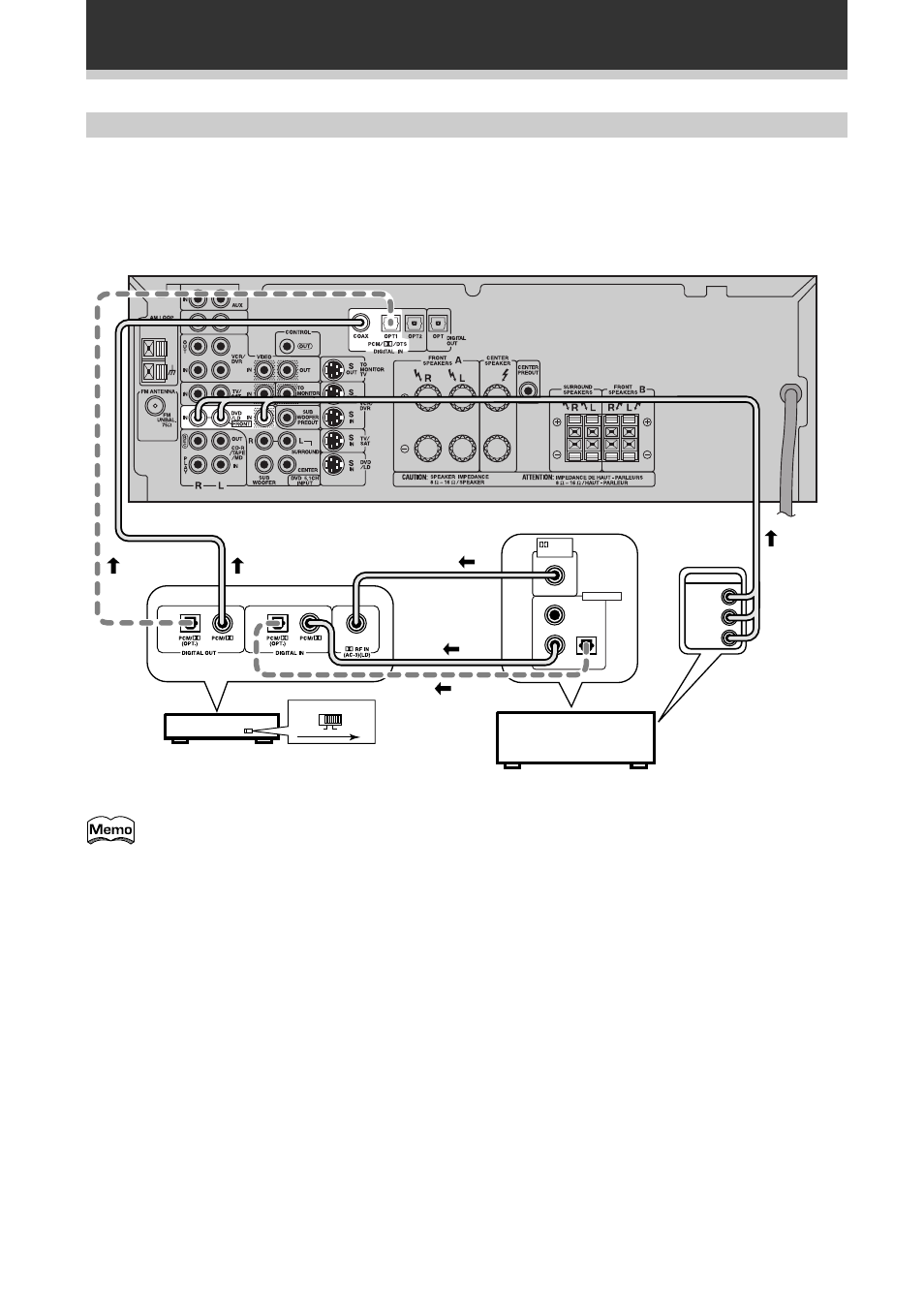

Exemplo de ligação usando um leitor de DVD/LD ou LD
Para a leitura dum LD gravado em Dolby Digital
Para ligar um leitor de DVD/LD ou LD com sua saída
2
RF, é preciso adquirir um demodulador RF (RFD-1) à
venda no comércio. O demodulador RF muda o sinal digital para uma forma que pode ser processada pelos
modelos VSX-709RDS/VSX-609RDS através de suas tomadas de entrada digital. Para maiores detalhes, consulte
o manual de instruções que acompanha o RFD-1.
Certifique-se de que o interruptor de entrada
digital do demodulador RF está ajustado
para a posição correcta (óptica ou digital
dependendo da ligação).
RF OUT
(AC-3)(LD)
DIGITAL OUT
1
2
3
PCM (OPT.)
OUTPUT
VIDEO
L
R
DIGITAL IN
COAXIAL
OPTICAL
Leitor de DVD/LD
ou LD
Demodulador RF RFD-1
VSX-709RDS
