32
Sp
Pantallas y controles

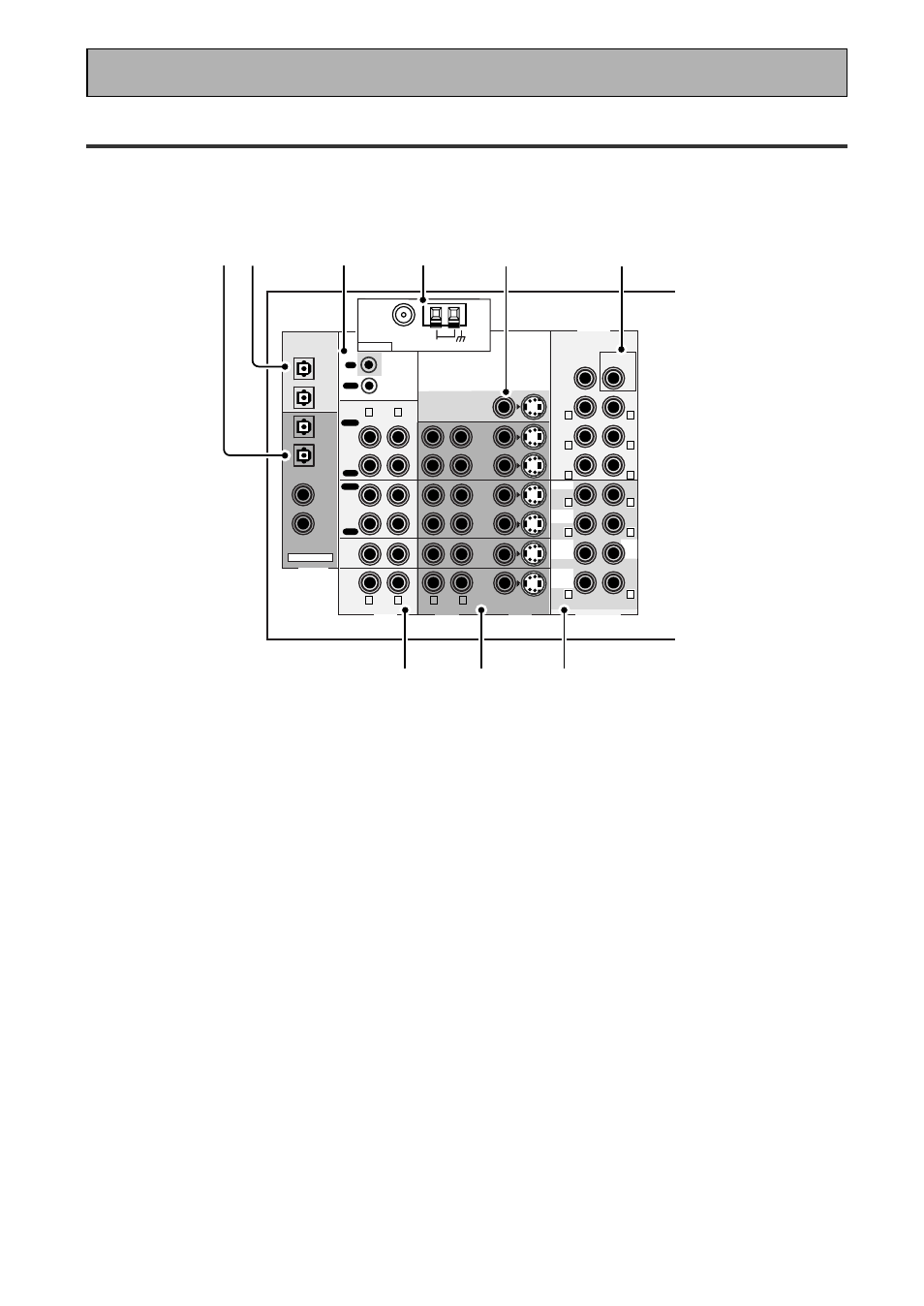

Panel posterior
Aquí se explican o se hace referencia a todos los terminales del panel posterior.
1 Terminales DIGITAL IN (consulte las
páginas 21–22)
Utilice estos terminales para introducir la señal
de un reproductor de DVDs, CDs o cualquier
otro tipo de reproductor digital. Para poder
reproducir Dolby Digital y otras pistas de sonido
surround necesitará efectuar conexiones
digitales. Para hacerlo utilice estas terminales
digitales. Si no conecta como en los ajustes por
defecto (consulte la página 22) necesitará
realizar la "Asignación de entradas digitales"
(consulte la página 80).
2 Terminales DIGITAL OUT (consulte la
página 21)
Utilice estos terminales para dar salida a la
señal digital de un DVD-R, CD-R, grabadora de
MD o cualquier otro tipo de grabadora digital.
3 Terminal CONTROL IN/OUT (consulte la
página 75)
Puede utilizar esta toma para conectar otros
equipos PIONEER que tengan un terminal
CONTROL, de forma que pueda controlarlos
todos apuntando el/los mando/s a distancia a
un sensor remoto.
4 Terminales de antena de radio (consulte
la página 23)
Conecte aquí las antenas para el sintonizador
de radio incorporado al receptor.
5 Terminales MONITOR OUT (conecte
aquí un TV o monitor, consulte la
página 15)
Utilice estos terminales para dar salida a una
señal de vídeo a un televisor o monitor.
6 Terminales analógicos PRE OUT
(conecte aquí un amplificador, consulte
la página 71)
Utilice estos terminales para dar salida a la
señal de audio de este amplificador a un
amplificador diferente si así es como desea
configurar su sistema.
7 Terminales SPEAKERS (consulte la
página 24)
Utilice estos terminales para conectar altavoces
al receptor. Los terminales FRONT, CENTER y
SURROUND son para el sistema de altavoces
principal y los altavoces SURROUND BACK
pueden ajustarse bien al sistema principal, a
SECOND ZONE o a FRONT BI-AMP. Consulte
la página 35 para ajustar los altavoces
SURROUND BACK.
PCM/
2DIGITAL /
DTS/MPEG
OUT1
OUT2
IN
R L
(TV/
SAT)
1
IN
(CD-R/
TAPE1)
2
IN 3
(DVD/
LD)
IN 4
(CD)
PLAY
PLAY
CD-R/
TAPE1
VCR1/
DVR
TV/
SAT
IN
DVD/
LD
IN
SUR-
ROUND
BACK
(Single)
FRONT
CENTER
SUR-
ROUND
SUB
WOOFER
PRE OUT
VCR2
CD
LINE
DIGITAL
AUDIO AUDIO VIDEO
IN
IN
IN
OUT
IN
OUT
IN
OUT
IN
OUT
VIDEO S VIDEO
MD/
TAPE2
REC
REC
MULTI CH IN
OUT
IN
MONITOR OUT 1
CONTROL
75 Ω
ANTENNA
AM LOOP
FM UNBAL
R L R L
L R
L R
L R
ASSIGNABLE
SUR-
ROUND
BACK
SUR-
ROUND
FRONT
SUB
WOOF-
ER
CEN-
TER
L R
L R
L R
2
11
4 5 1 6
12 13
3
