Sp

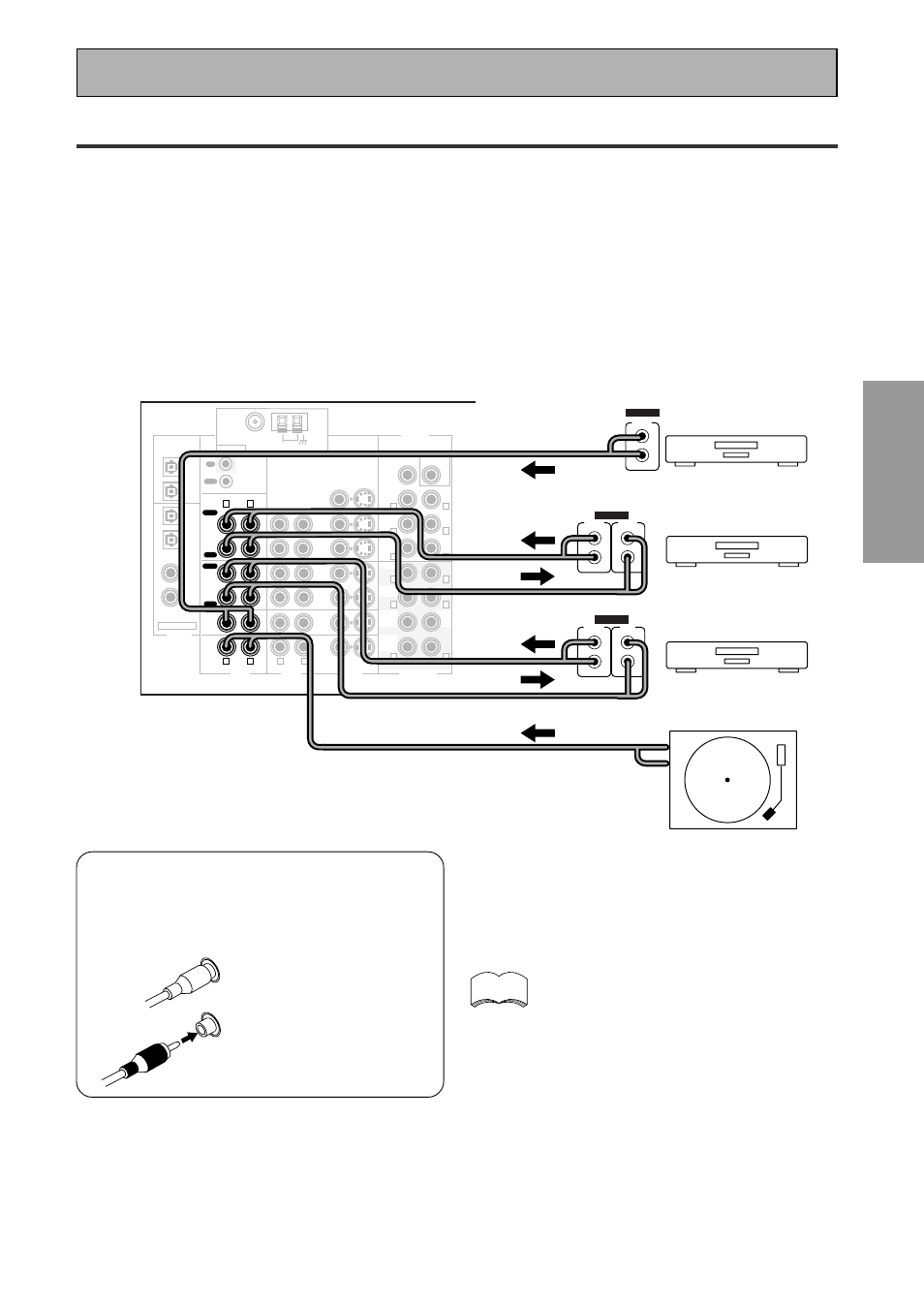

Conexión de componentes de audio analógico
Antes de efectuar o modificar las conexiones, apague y desconecte el cable de alimentación de la toma
de CA.
Conecte los componentes de audio a las tomas tal y como se muestra a continuación. Todas ellas son
conexiones analógicas y sus componentes de audio analógico (giradiscos, platina de casetes) utilizan
estas tomas. Para componentes con los que quiera grabar, es necesario conectar cuatro clavijas (un juego
de entradas estéreo y un juego de salidas estéreo), pero para los componentes que son sólo para repro-
ducción (como un giradiscos) sólo necesita conectar un juego de entradas estéreo (dos clavijas). Si desea
grabar a/desde componentes digitales (como un CD-R) a/desde componentes analógicos deberá conectar
su equipo digital con estas conexiones analógicas.
*Las flechas indican la dirección de la señal de audio.
Si utiliza un giradiscos con esta
toma LINE IN solamente
conecte uno con un ecualizador
phono incorporado.
7 Cables de audio
Utilice cables de audio (RCA) (no suministra-
dos) para conectar los componentes de
audio.
Conecte las clavijas
rojas a R (derecha) y
las blancas a L
(izquierda).
Asegúrese de insertar-
las completamente.
L
R
PCM/
2DIGITAL /
DTS/MPEG
OUT1
OUT2
IN
R L
(TV/
SAT)
1
IN
(CD-R/
TAPE1)
2
IN 3
(DVD/
LD)
IN 4
(CD)
PLAY
PLAY
CD-R/
TAPE1
VCR1/
DVR
TV/
SAT
IN
DVD/
LD
IN
SUR-
ROUND
BACK
(Single)
FRONT
CENTER
SUR-
ROUND
SUB
WOOFER
PRE OUT
VCR2
CD
LINE
DIGITAL
AUDIO AUDIO VIDEO
IN
IN
IN
OUT
IN
OUT
IN
OUT
IN
OUT
VIDEO S VIDEO
MD/
TAPE2
REC
REC
MULTI CH IN
OUT
IN
MONITOR OUT 1
CONTROL
75 Ω
ANTENNA
AM LOOP
FM UNBAL
R L R L
L R
L R
L R
ASSIGNABLE
SUR-
ROUND
BACK
SUR-
ROUND
FRONT
SUB
WOOF-
ER
CEN-
TER
L R
L R
L R
OUTPUT
L
R
ANALOG
OUTPUT
(PLAY)
L
R
INPUT
(REC)
L
R
ANALOG
OUTPUT
(PLAY)
L
R
INPUT
(REC)
L
R
ANALOG
• Dependiendo de dónde se coloque
la pletina de casetes, se pueden
producir interferencias durante la
reproducción de su casete
provocadas por fugas de flujo del
transformador del receptor. Si sufre
estas interferencias, aleje la pletina
de casetes del receptor.
memo
Reproductor de CDs
Grabadora 1
(CD-R/TAPE)
Grabadora 2
(MD/TAPE)
Giradiscos (etc)
Cómo conectar su equipo
