Cómo conectar su equipo
Conexión de componentes de vídeo
Antes de efectuar o modificar las conexiones, apague y desconecte el cable de alimentación de la toma
de CA.
Conecte sus componentes de vídeo como se indica en ésta y la siguiente página. Para componentes de
vídeo (por ejemplo, un reproductor DVD) hay que hacer dos tipos de conexión, vídeo y audio.
Conecte su señal de vídeo con cables de vídeo S o vídeo compuesto (la calidad desciende en este
orden) pero debe utilizar el mismo tipo de cable que el que utilizó para conectar su TV.
Para la señal de audio, a fin de utilizar bandas sonoras digitales como Dolby Digital o DTS debe conectar
una entrada digital, con cable coaxial u óptico (consulte la página 21). También es buena idea conectar sus
componentes con conexiones de audio analógicas.
Si desea grabar desde su reproductor DVD necesita conexiones de cable compuesto (o vídeo S) y cone-
xiones audio analógicas.
Conexión de un reproductor DVD
Antes de efectuar o modificar las conexiones, apague y desconecte el cable de alimentación de la toma
de CA.
Conecte su señal de audio con cables digitales coaxiales u ópticos (no necesita ambos). Si tiene un
reproductor compatible con DVD-Audio o Super Audio CD (SACD), consulte "Conexión a las entradas
multicanal analógicas" en la página 20.
También necesitará conectar su audio con conexiones analógicas.
memo • Asegúrese de efectuar una conexión coaxial digital u óptica digital (ilustradas como
toma DIGITAL 3 o toma DIGITAL 2 en este diagrama) pero NO necesita hacer ambas.
• Si sus conexiones digitales son distintas de los ajustes por defecto tendrá que asignar
las tomas digitales al/a los componente/s adecuados siguiendo los pasos de
"Asignación de entradas digitales. Consulte la página 80 para hacerlo.
(no una salida sólo
PCM)

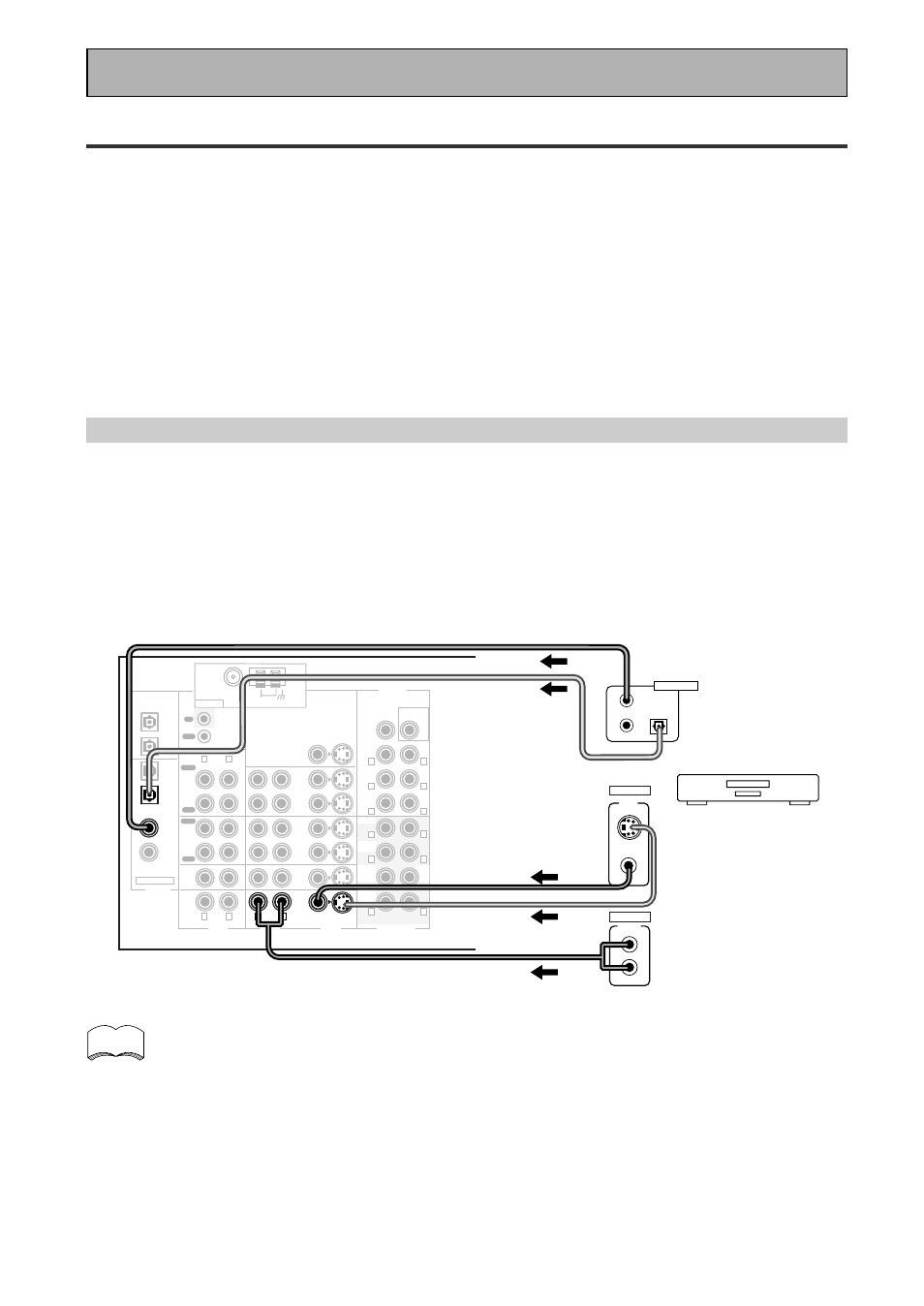

*Las flechas indican la dirección de la señal.
PCM/
2DIGITAL /
DTS/MPEG
OUT1
OUT2
IN
R L
(TV/
SAT)
1
IN
(CD-R/
TAPE1)
2
IN 3
(DVD/
LD)
IN 4
(CD)
PLAY
PLAY
CD-R/
TAPE1
VCR1/
DVR
TV/
SAT
IN
DVD/
LD
IN
SUR-
ROUND
BACK
(Single)
FRONT
CENTER
SUR-
ROUND
SUB
WOOFER
PRE OUT
VCR2
CD
LINE
DIGITAL
AUDIO AUDIO VIDEO
IN
IN
IN
OUT
IN
OUT
IN
OUT
IN
OUT
VIDEO S VIDEO
MD/
TAPE2
REC
REC
MULTI CH IN
OUT
IN
MONITOR OUT 1
CONTROL
75 Ω
ANTENNA
AM LOOP
FM UNBAL
R L R L
L R
L R
L R
ASSIGNABLE
SUR-
ROUND
BACK
SUR-
ROUND
FRONT
SUB
WOOF-
ER
CEN-
TER
L R
L R
L R
1
2 3
DIGITAL OUT
VIDEO
OUT
S-VIDEO
AUDIO
L
R
ANALOG
VIDEO
Reproductor de DVDs
