Cómo conectar su equipo
Conexión de su televisor
Antes de efectuar o modificar las conexiones, apague y desconecte el cable de alimentación de la toma
de CA.

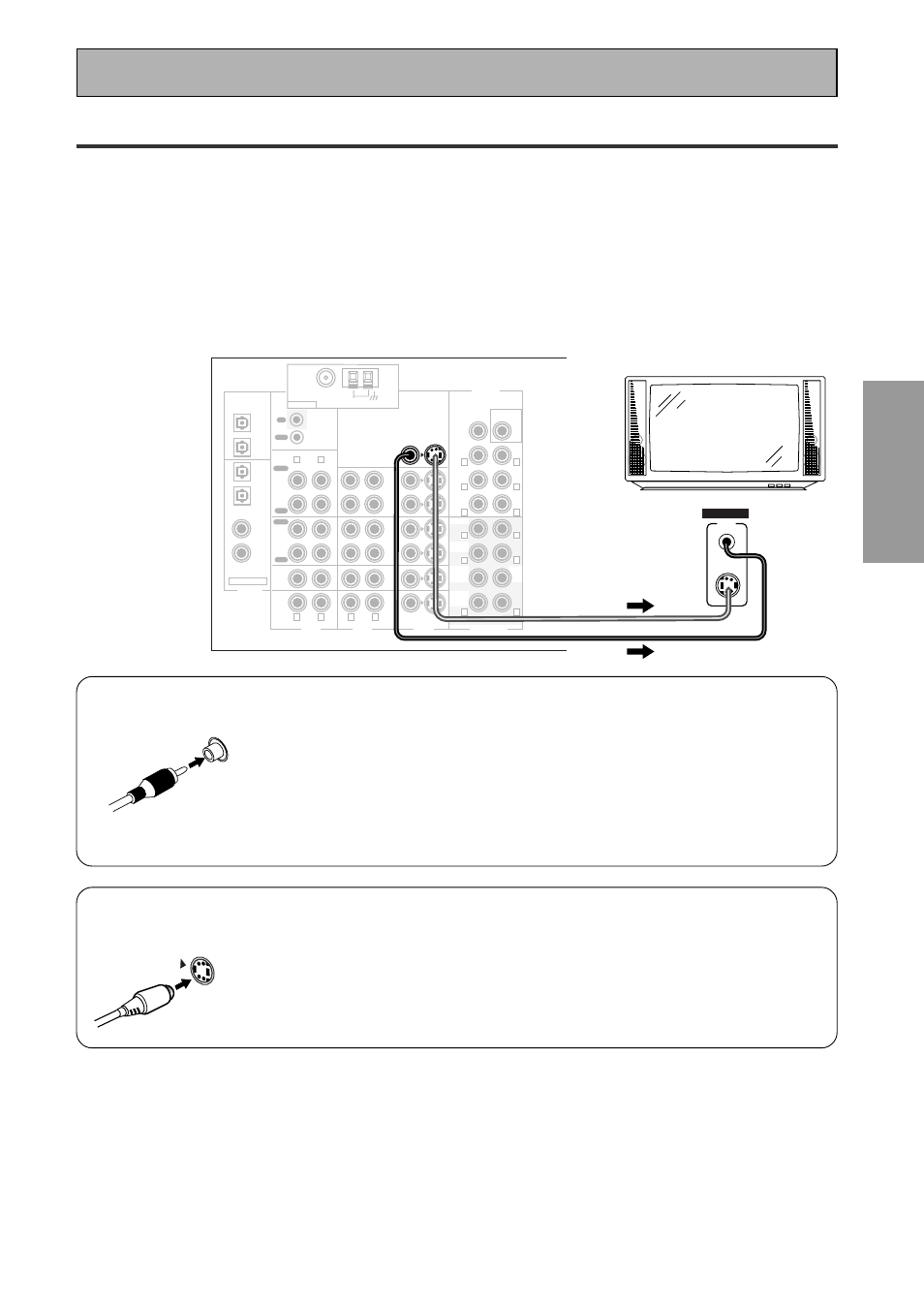

Conecte su televisor a las tomas tal y como se muestra a continuación. Conecte con cables de compo-
nente de vídeo, vídeo S o vídeo compuesto (la calidad desciende en este orden) pero debe utilizar el
mismo tipo de cables de vídeo para conectar su reproductor DVD (y todos los demás componentes
de vídeo) que los que utiliza para conectar su TV. Si tiene pensado conectar su reproductor DVD con
cables de vídeo S conecte su televisor también con estos cables. Los cables de vídeo compuesto, que
parecen cables de audio RCA normales (consulte la página 19) pero sólo tienen un cable son los más
habituales.
Vídeo S
S VIDEO
Los cables de vídeo S ofrecen una reproducción de imagen más nítida al
enviar señales independientes para la luminancia y el color.
Vídeo compuesto
Los cables de vídeo compuesto son el tipo más habitual o estándar pero
también los de menor calidad. El color del conector es amarillo para
distinguirlo de los cables de audio RCA normales que tienen conectores en
blanco y rojo (consulte la página 19). Es importante utilizar un auténtico cable
de vídeo compuesto y no un cable de audio (aunque tienen exactamente el
mismo aspecto) porque la impedancia es diferente y ello afectará a la calidad
de la imagen.
