GUÍA RÁPIDA DE UTILIZACIÓN
11
Sp
Guía rápida de utilización Parte1

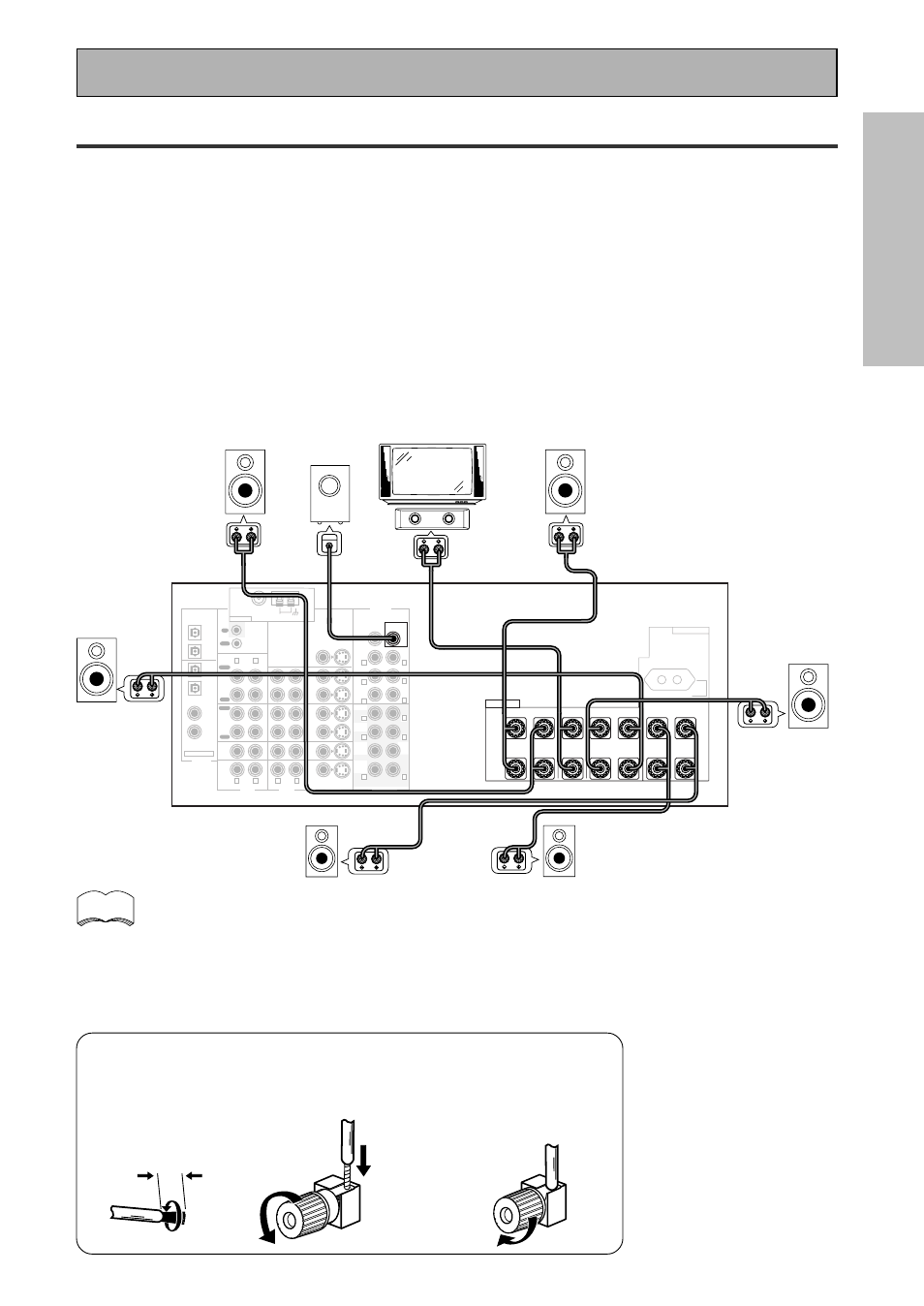

2 2 2 2 2 Conexiones de los altavoces
El sistema de cine en casa está concebido para configurarse con cinco o siete altavoces (frontal izquierdo y
derecho, central, surround izquierdo y derecho, y óptimamente, surround posterior izquierdo y derecho) y un
realzador de graves, pero puede utilizar este receptor con menos altavoces. Conecte los altavoces que tenga a
los terminales de altavoz A en la parte posterior del receptor. Si sólo tiene dos altavoces conéctelos como
FRONT. Si tiene tres conecte el altavoz sobrante como CENTER. Siga el diagrama de abajo para conectar todos
sus altavoces. Un altavoz central es muy importante para ver películas ya que en bandas sonoras digitales el
diálogo llega desde el altavoz central. Si no tiene un altavoz central debe comunicar al receptor que el canal
central está desactivado, de lo contrario cuando escuche bandas sonoras digitales no oirá el dialogo. Esto puede
hacerse fácilmente siguiendo las instrucciones de Configuración QUICK de sonido surround en la página 13 de la
Guía rápida de utilización.
Si es posible, utilice altavoces surround posteriores. Estos altavoces son importantes para aprovechar al máximo
todos los canales de sonido de los DVDs nuevos de ocho canales para cine en casa. El diagrama siguiente
también explica cómo conectar un realzador de graves para obtener un sonido grave realista. Para el realzador de
graves utilice un cable RCA monoaural (un solo conector) y para los demás altavoces utilice cables de altavoz
normales. Consulte las páginas 94–95 para más consejos sobre la colocación de los altavoces.
Asegúrese de conectar el altavoz de la derecha al terminal R y el altavoz de la izquierda al terminal L. Asegúrese
también de que los terminales positivo y negativo (+/–) del receptor coinciden con los de los altavoces.
7 Terminales de los altavoces
1 Enrolle fuertemente
entre sí los hilos de
cable expuesto.
2 Afloje el terminal del
altavoz e inserte el cable
expuesto.
10mm
• Recomendamos altavoces con una impedancia nominal de 8 Ω-16 Ω, pero puede cambiar el
valor de impedancia de altavoces del receptor (consulte la página 25).
• Si sólo tiene un altavoz surround posterior conéctelo al terminal surround posterior izquierdo.
• Si utiliza un realzador de graves certificado para THX utilice la toma THX INPUT del realzador de
graves (si la tiene) o cambie la posición del filtro a THX en su realzador.
• Cuando acople un cable de altavoz al terminal del altavoz asegúrese de que ni siquiera un hilo del
cable toca la parte posterior del receptor. Si esto sucede podría cortocircuitar el receptor.
memo
3 Apriete el
terminal.
PCM/
2DIGITAL /
DTS/MPEG
OUT1
OUT2
IN
R L
·
ª
·
ª
R L R R L L
(TV/
SAT)
1
IN
(CD-R/
TAPE1)
2
IN 3
(DVD/
LD)
IN 4
(CD)
PLAY
PLAY
CD-R/
TAPE1
VCR1/
DVR
TV/ SAT
IN
DVD/
LD
IN
SUR-
ROUND
BACK
(Single)
FRONT
CENTER
SUR-
ROUND
SUB
WOOFER
PRE OUT
FRONT CENTER
SWITCHED 100W MAX
SURROUND
SURROUND BACK /
VCR2
CD
LINE DIGITAL
AUDIO AUDIO VIDEO
IN
IN
IN
OUT
IN
OUT
IN
OUT
IN
OUT
VIDEO S VIDEO
MD/
TAPE2
REC
REC
AC OUTLET
MULTI CH IN
SPEAKERS
OUT
IN
MONITOR OUT 1
CONTROL
75 Ω
ANTENNA AM LOOP
FM UNBAL
R L R L
L R
L R
L R
ASSIGNABLE
SUR-
ROUND
BACK
SUR-
ROUND
FRONT
SUB WOOF-
ER
CEN- TER
L R
L R
L R
Å ı
INPUT
Altavoz
frontal
(izquierdo)
Realzador de
graves alimentado
Altavoz
central
TV/monitor
Altavoz
frontal
(derecho)
Altavoz
surround
(izquierdo) Altavoz
surround
(derecho)
Altavoz
surround
posterior
(izquierdo)
Altavoz
surround
posterior
(derecho)
