25
Anschluss des Geräts

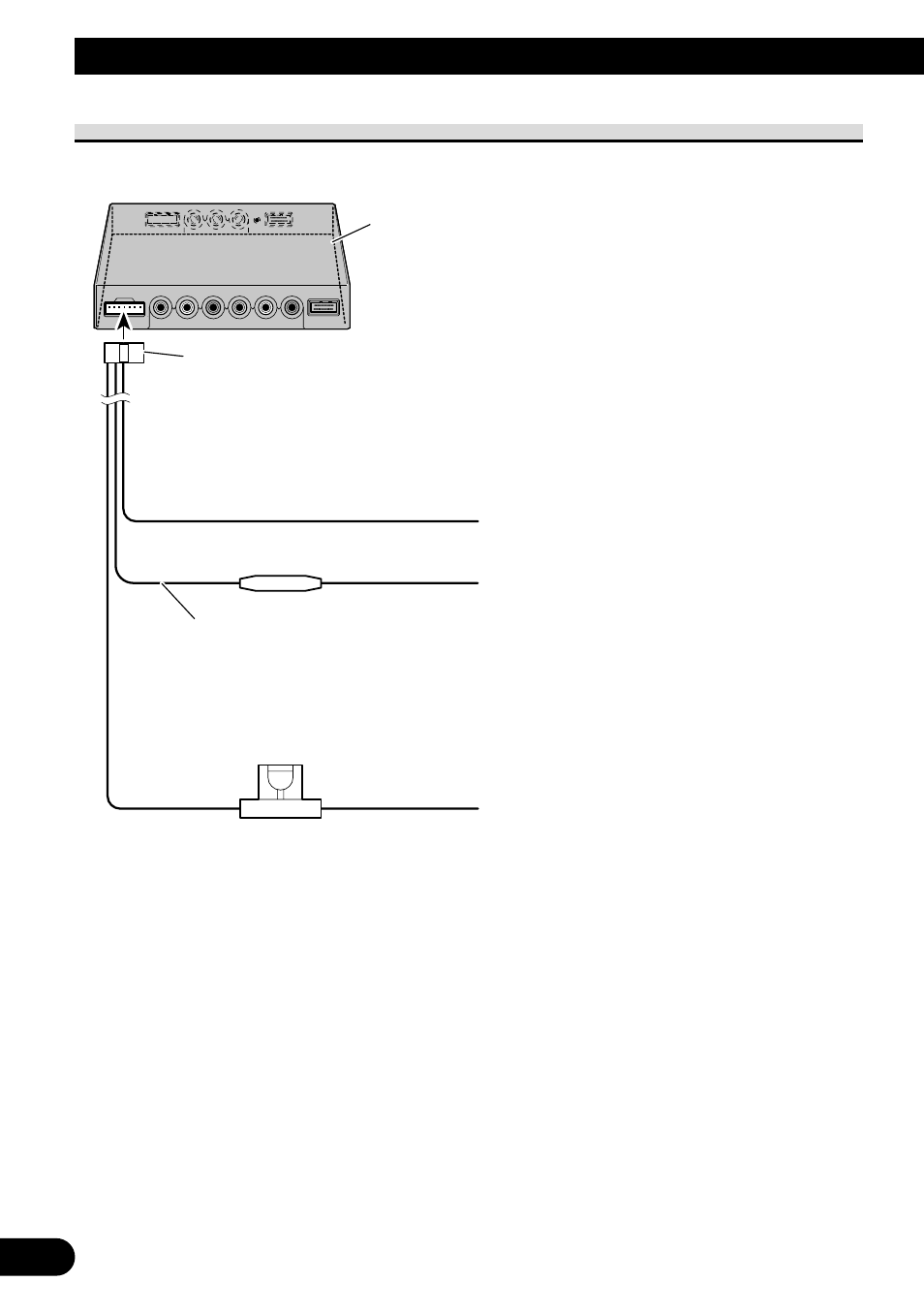

Anschließen des Stromkabels
Stromversorgungskabel
Sicherungswiderstand
Hideaway-Einheit
Gelb
An den Stromkreis anschließen, der ungeachtet der
Stellung des Zündschalters immer Batteriestrom
führt.
Rot
An eine Stromversorgung anschließen, (12 V
Gleichspannung), die mit dem Zündschloss ein-
und ausgeschaltet wird.
Die Sicherung darf nur durch eine neue Sicherung
mit der auf dem Sicherungshalter angegebenen
Nennbelastung ersetzt werden.
Schwarz (Masse)
Fest mit einem Metallteil des Fahrzeugs verbinden.
Rot/Grau
Sicherungshalter (4A)
