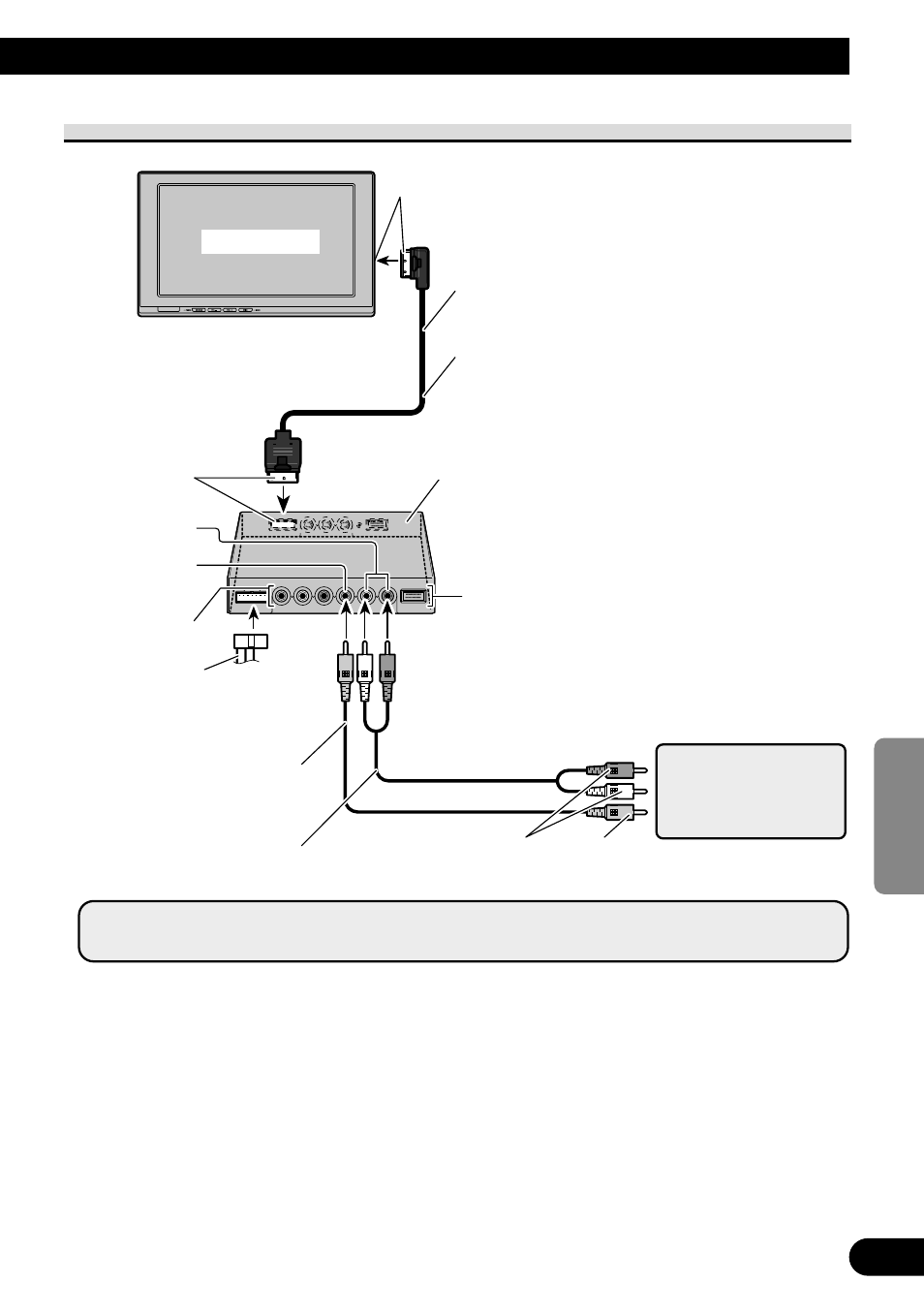

Schema di collegamento (ingresso VIDEO)

Unità schermo

Nota:

• Non installare lo schermo in un punto del veicolo ove possa essere visto dal conducente.

Rosa

Componente video
portatile con uscita
RCA disponibile in
commercio

All’uscita video

All’uscita audio

VCR1 INPUT

Unità a scomparsa

4 m

Cavo dello schermo

Ingresso audio
VCR1 RCA
(bianco e rosso)

Ingresso video
VCR1 RCA
(giallo)

Cavo video RCA
(reperibile in commercio)

VCR2 INPUT

Cavo di alimen-
tazione (vedere a
pagina 25)

Cavo audio RCA
(reperibile in commercio)
