27

Collegamento al sistema

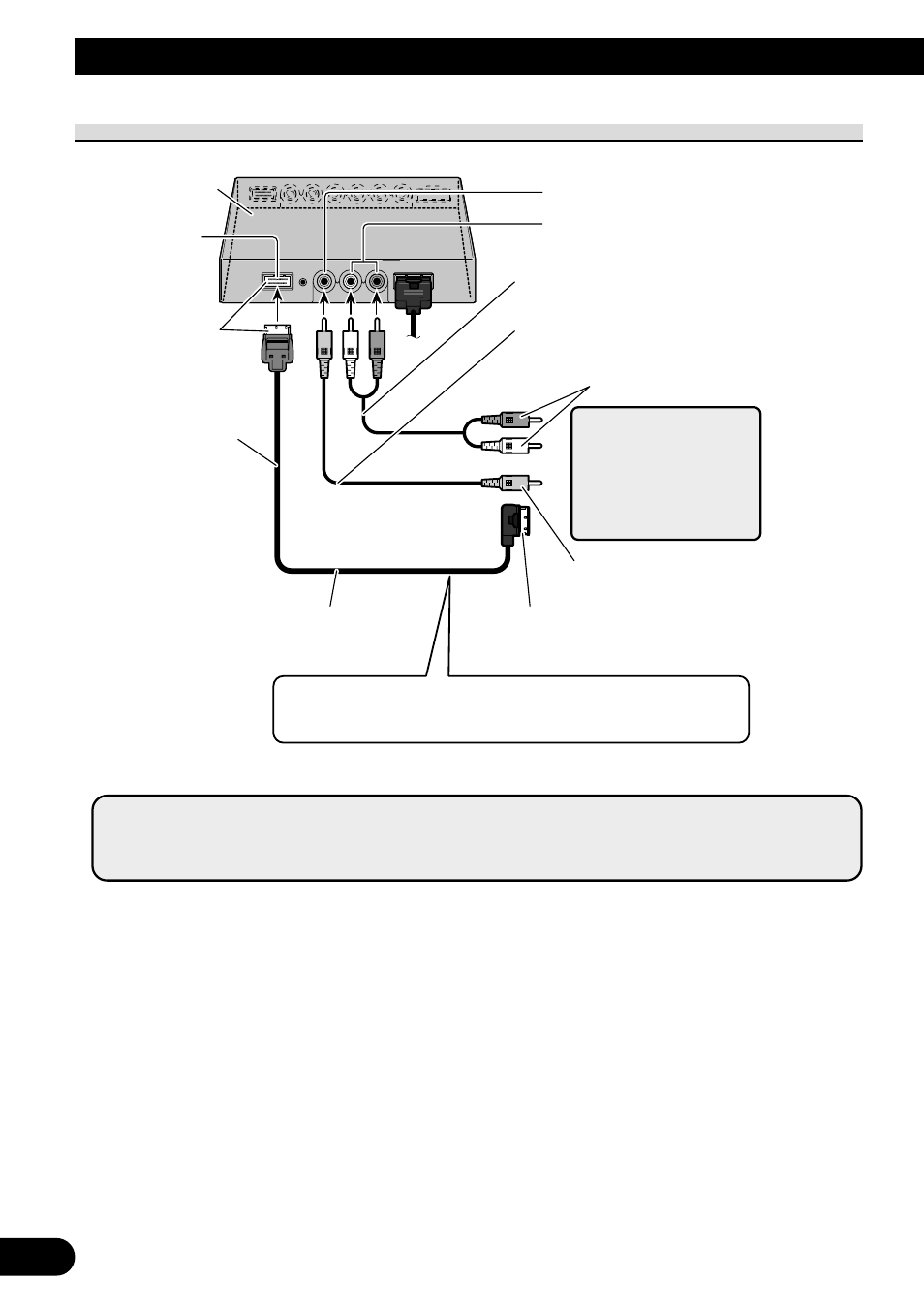

Collegamento dell’uscita audio e video

*: Come prolunga si raccomanda di usare il cavo CD-CP301E da 26 contatti (3 m).

Unità a scomparsa

Uscita video
COMPONENT
(blu)

Cavo componente CD-CP300 da 26
contatti (venduto a parte)*

All’ingresso video componente
(bianco) di un secondo AVD-W1100V

Blu

3 m

Uscita video RCA (giallo)

Uscita audio RCA (bianco e rosso)

Cavo audio RCA (reperibile in commercio)

Cavo video RCA (reperibile in commercio)

All’ingresso audio

All’ingresso video

Secondo schermo,
componente video,
ecc.

Con un cavo componente CD-CP300 da 26 contatti (venduto
a parte) è possibile collegare un secondo AVD-W1100V.

Nota:

• Quando si spegne questa unità il segnale proveniente dal video COMPONENT e dall’audio/video

RCA non viene posto in uscita.
