Conexión del sistema

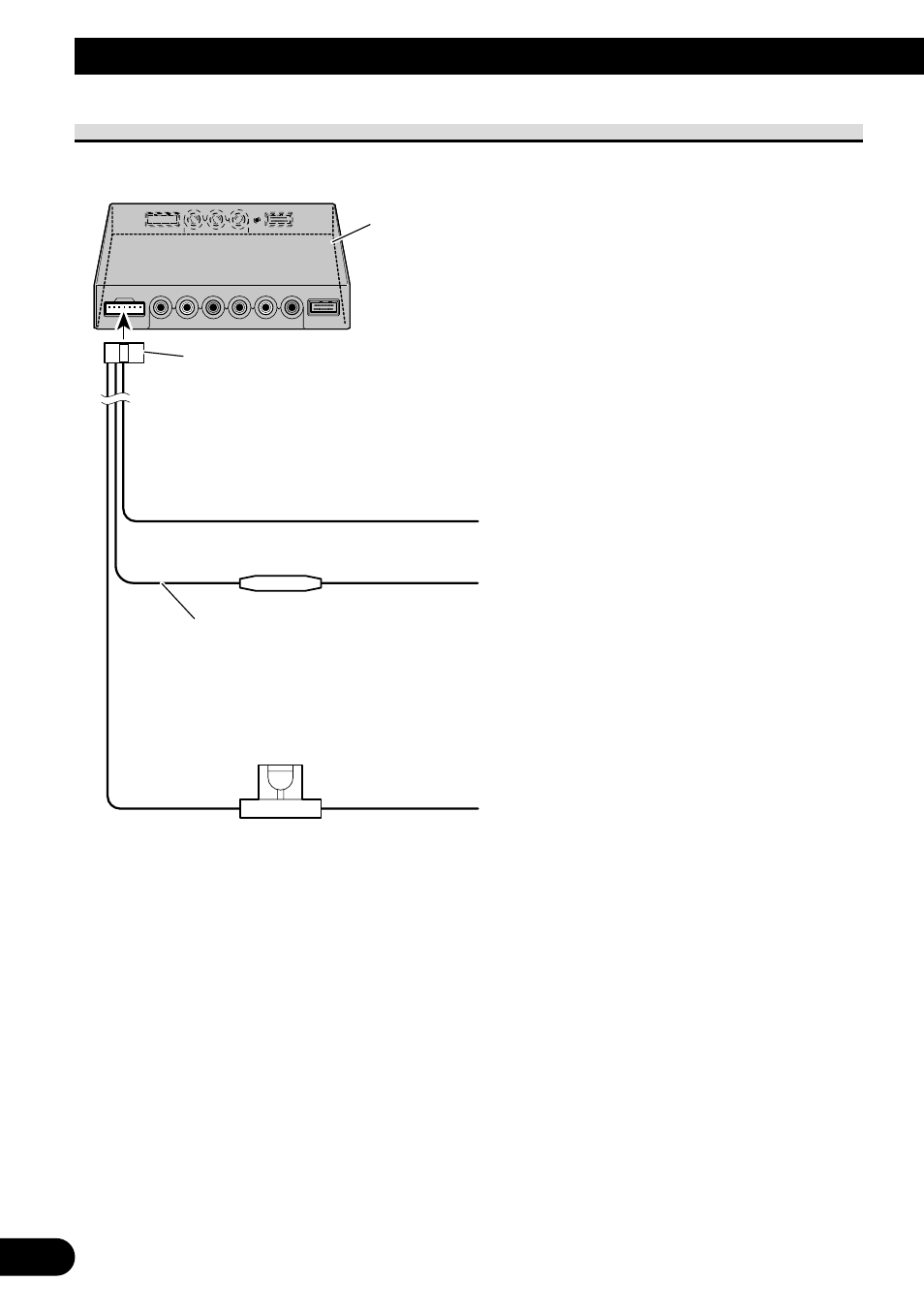

Conexión del cable de alimentación
Rojo/Gris
Amarillo
Al terminal suministrado siempre con alimentación
sin tenerse en cuenta la posición del interruptor de
encendido.
Rojo
Al terminal eléctrico controlado por el interruptor
de encendido (12 V CC) ON/OFF.
No conecte este cable a los terminales de ali-
mentación a los que se suministra alimentación
continuamente. Si el cable se conecta a estos termi-
nales, la batería podrá agotarse.
Negro (masa)
A la carrocería (metal) del vehículo.
Cable de alimentación
Resistencia de fusible
Unidad oculta-alejada
Portafusible (4A)
