Aansluiten van de apparatuur

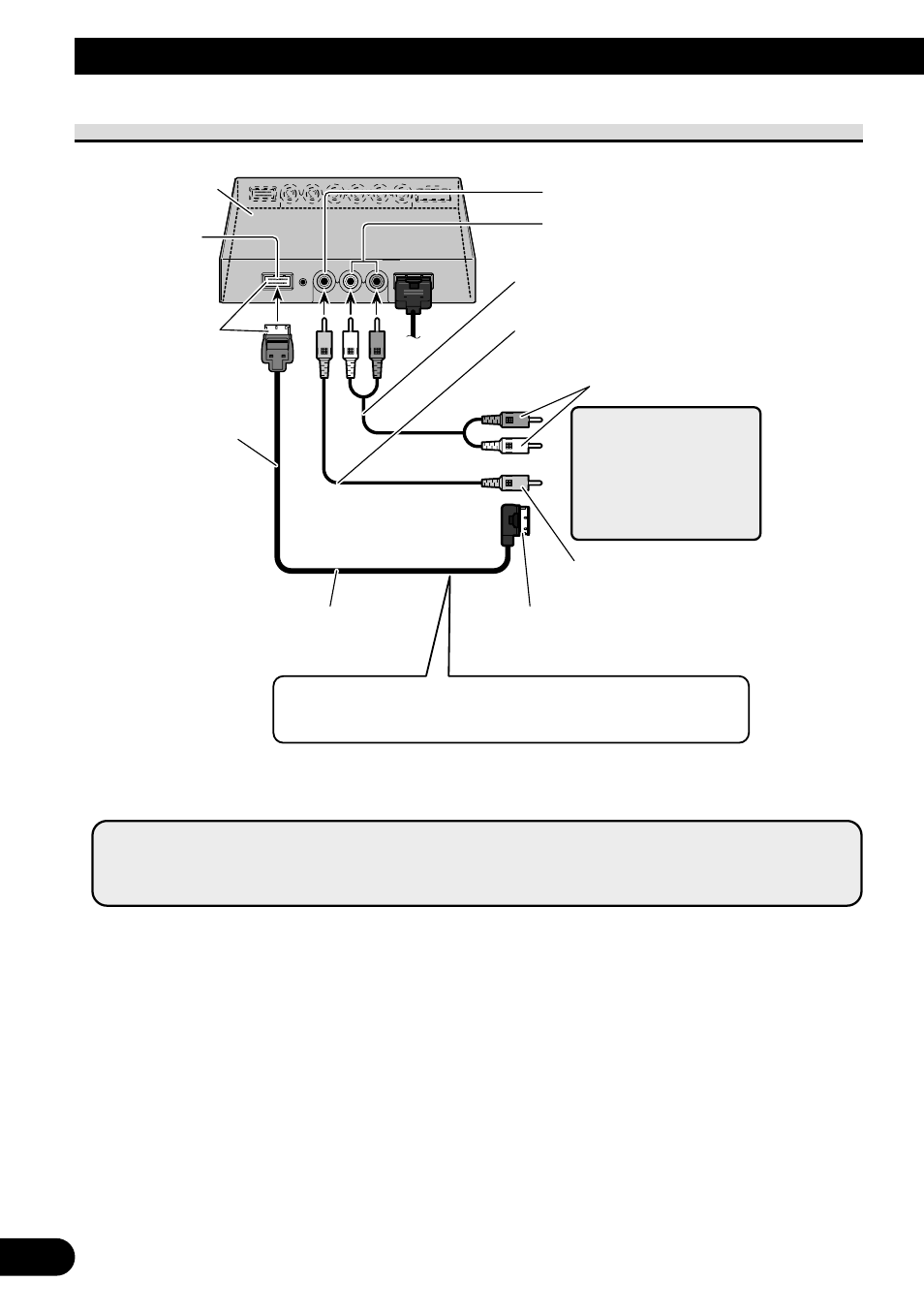

Aansluiten van de Audio en Video-uitgangen

*: Gebruik een CD-CP301E 26-pens component verlengkabel voor langere verbindingen

(3 m).

Verborgen eenheid

COMPONENT
Video-uitgang
(blauw)

26-pens componentkabel (CD-
CP300) (los verkrijgbaar)*

Naar de component video-ingang (wit)
van een tweede AVD-W1100V

Blauw

3 m

RCA video-uitgang (geel)

RCA audio-uitgang (wit, rood)

RCA audiokabel (los verkrijgbaar)

RCA videokabel (los verkrijgbaar)

Naar audio-ingang

Naar video-ingang

Tweede beeldscherm,
videodeck enz.

U kunt een tweede AVD-W1100V aansluiten via een CD-
CP300 26-pens componentkabel (los verkrijgbaar).

Opmerking:

• Er wordt geen signaal geproduceerd via de COMPONENT video en RCA audio/video-

aansluitingen wanneer dit product uit staat.
