Conexión de componentes de reproducción y de un TV
Conexión mediante HDMI
Si dispone de un componente (reproductor de Blu-ray Disc, etc.) equipado con HDMI o DVI
(con HDCP), puede conectarlo a este receptor con un cable HDMI disponible en el mercado.
Si el televisor y los componentes de reproducción soportan el
Control con función HDMI,
pueden utilizarse las prácticas funciones de
Control con HDMI (consulte Función de Control
con HDMI en el Manual de instrucciones del CD-ROM).
• Se precisa el ajuste/conexión siguiente para escuchar el sonido del televisor en este
receptor.
-
Si el televisor no soporta la función HDMI Audio Return Channel, conecte el receptor y
el televisor con cables de audio (tal como se ilustra).
-
Si el televisor soporta la función HDMI Audio Return Channel, el sonido del televisor se
transmite al receptor a través del terminal HDMI, de modo que no hay necesidad de
conectar un cable de audio. En este caso, ajuste
ARC en HDMI SET a ON (consulte
HDMI Setup en el Manual de instrucciones del CD-ROM).
Conexión de un componente sin terminal HDMI

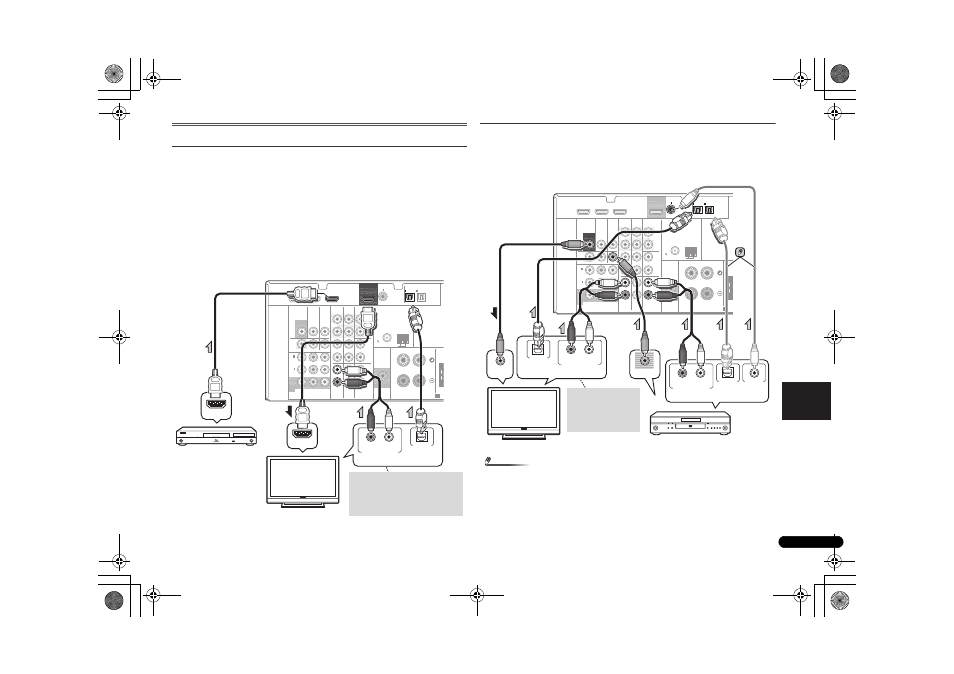

Este diagrama indica las conexiones al receptor de un televisor y de un reproductor de DVD
(u otro componente de reproducción) sin un terminal HDMI.
• Si tanto el televisor como el reproductor constan de conectores de vídeo de componentes,
también puede utilizarlos. Para más detalles, consulte Uso de conectores de vídeo de
componentes en la página 13.
Nota
• Para escuchar el audio del reproductor de DVD que está conectado a este receptor
mediante un cable óptico o un cable axial, en primer lugar, cambie a la entrada
DVD,
luego pulse
SIGNAL SEL para elegir la señal de audio O2 (OPTICAL2) o C1 (COAXIAL1).
VIDEO
MONITOR
