Page 54
12
It

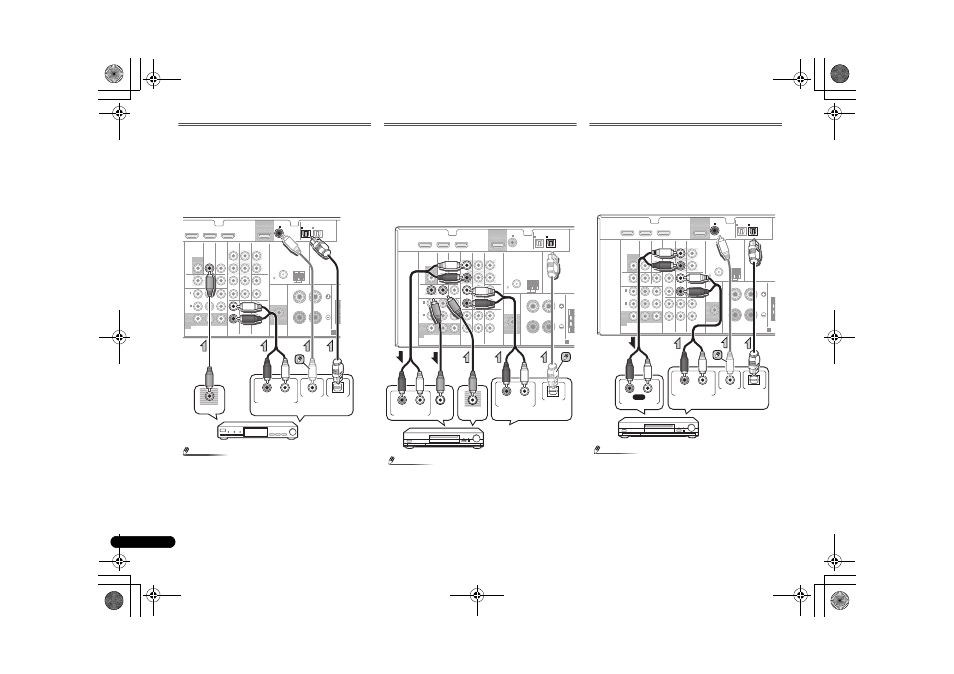

Collegamento di ricevitori satellitari o di altri
set-top box digitali
I ricevitori satellitari e via cavo e i decoder TV digitali terrestri
sono tutti esempi di ‘set-top box’.
• Se la set-top box o la componente video hanno un HDMI
o una componente video di terminale d’uscita, potete
connettere anch’essi. Vedi a Collegamento con HDMI a
pagina 11 o Uso delle prese video componente a pagina 13
per ulteriori informazioni al riguardo.
Nota
• Per ascoltare l’audio da una sorgente componente
connessa a questo ricevitore tramite un cavo coassiale,
innanzitutto, commutate sull’entrata del
TV/SAT, poi
premete
SIGNAL SEL per scegliere il segnale audio C1
(COAXIAL1).
Connettere un registratore HDD/DVD, un
registratore Blu-ray Disc e altre sorgenti video
Questo ricevitore possiede entrate e uscite audio/video
adatte per connettere videoregistratori analogici o digitali,
compresi registratori HDD/DVD e Blu-ray Disc.
• Solo i segnali che sono immessi nel terminale VIDEO IN
possono essere emessi dal terminale VIDEO OUT.
• I segnali audio che sono immessi tramite il terminale
digitale non possono essere emessi dal terminale
analogico.
Nota
• Per ascoltare l’audio da una sorgente componente
connessa a questo ricevitore tramite un cavo ottico,
innanzitutto, commutate sull’entrata del
DVR/BDR, poi
premete
SIGNAL SEL per scegliere il segnale audio O2
(OPTICAL2).
Collegamento di altri componenti audio
Il numero e il tipo di collegamenti dipende dal tipo di
componente che si sta collegando. Seguire le fasi successive
per collegare un CD-R, un MD, un DAT, una piastra a
cassette o altri componenti audio.
• Notare che occorre collegare componenti digitali a prese
audio analogiche se si vogliono registrare su/da
componenti digitali (quale un MD) su/da componenti
analogici.
Nota
• Per ascoltare l’audio da un lettore CD connesso a questo
ricevitore tramite un cavo coassiale, innanzitutto,
commutate sull’entrata del
CD-R, poi premete SIGNAL
SEL per scegliere il segnale audio C1 (COAXIAL1).
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE SURR BACK
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
AM LOOP
FRONT
R
L
CENT
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
COAXIAL
VIDEO OUT
Sceglierne uno
Set-top box, ecc.
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE SURR BACK
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
AM LOOP
FRONT
R
L
CENT
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
R
L
ANALOG AUDIO IN
OPTICAL
VIDEO IN
VIDEO OUT
Sceglierne uno
Il registratore HDD/DVD, il
registratore Blu-ray Disc, ecc.
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
AM LOOP
FRONT
R
L
CEN
REC
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
R
L
ANALOG AUDIO IN
OPTICAL
COAXIAL
Sceglierne uno
CD-R, MD, DAT,
Piastra a cassette, ecc.
