Utilisation des prises femelles vidéo en
composantes
Les prises femelles vidéo en composantes offrent
généralement une qualité d’image supérieure aux prises
vidéo composites. De plus, la fonction de balayage progressif
permet d’obtenir des images extrêmement stables et sans
scintillement (si la source et le téléviseur sont compatibles).
Consultez les modes d’emploi de votre téléviseur et de votre
appareil source pour vous assurer qu’ils sont compatibles
avec la fonction de balayage progressif.
• Pour ce qui concerne le raccordement audio, consultez la
section Raccordement d’un équipement dépourvu de
borne HDMI à la page 11.
Important
• Si vous avez raccordé un composant source au récepteur
au moyen d’une entrée vidéo en composantes, votre
téléviseur doit également être raccordé à la prise
COMPONENT VIDEO MONITOR OUT de ce récepteur.
• Si nécessaire, affectez les entrées vidéo en composantes
aux entrées de la source que vous venez de raccorder.
Cette étape doit être exécutée uniquement si vos
raccordements ne respectent pas les raccordements par
défaut suivants :
-
COMPONENT VIDEO IN 1: DVD
-
COMPONENT VIDEO IN 2: DVR/BDR
Pour plus d’informations à ce sujet, voir la section Menu
d’affectation d’entrée du Mode d’emploi sur le CD-ROM.

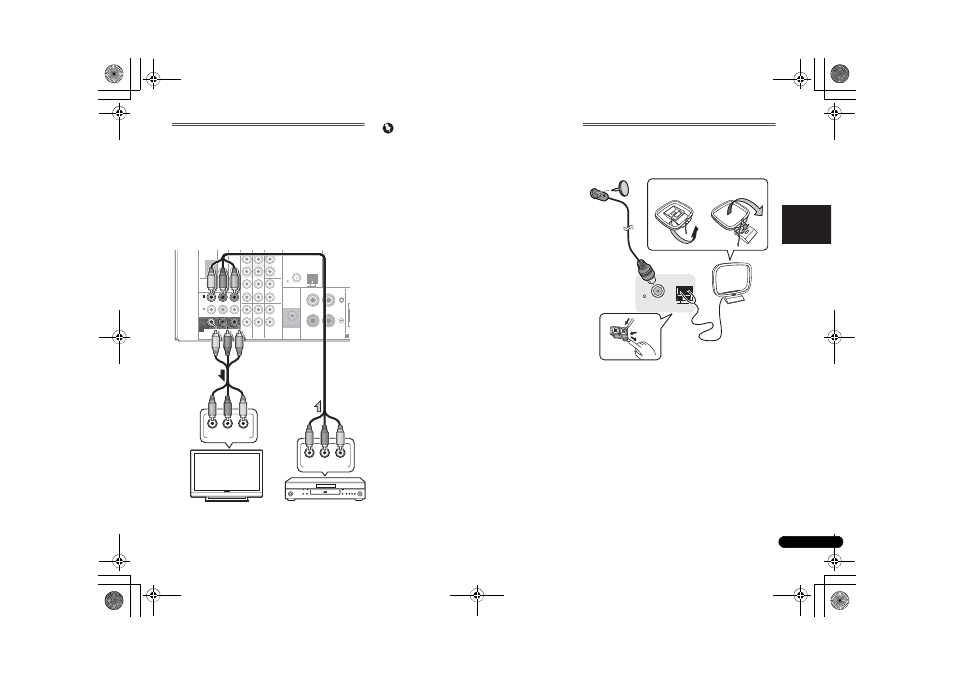

Raccordement des antennes
Raccordez l’antenne cadre AM et l’antenne filaire FM comme
indiqué ci-dessous. Pour améliorer la réception et la qualité
du son, raccordez les antennes externes (voir la section
Utilisation des antennes externes à la page 14).
1
Poussez sur les languettes pour les ouvrir, puis insérez
complètement un fil dans chaque borne avant de relâcher
les languettes pour mettre en place les fils de l’antenne AM.
2
Reliez l’antenne cadre AM au pied joint.
Pour relier le pied à l’antenne, courbez-le dans le sens
indiqué par la flèche (fig. a), puis attachez le cadre sur le pied
(fig. b).
3
Placez l’antenne AM sur une surface plane en l’orientant
vers une direction qui offre la meilleure réception.
4
Raccordez l’antenne filaire FM à la prise d’antenne FM.
Pour de meilleurs résultats, déroulez l’antenne FM et fixez-la
sur un mur ou sur un encadrement de porte. Tendez-la, elle
ne doit pas être enroulée.
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
PRE OUT
SPEAKERS
ANTENNA
ASSIGNABLE
A
DVR/BDR
OUT
CD-R/TAPE SURR BACK
L
R
PRE OUT
(Single)
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
FM
UNBAL
75
AM LOOP
FRONT
R
L
C
Y
P
B
P
R
COMPONENT VIDEO IN
Y
P
B
P
R
COMPONENT VIDEO OUT
Lecteur de DVD
Téléviseur
ANTENNA
FM
UNBAL
75
AM LOOP
2
1
3
4
fig. a
fig. b
