Lage und Bezeichnung der Teile

05

9

Ge

Deutsch

Kapitel 5

Lage und Bezeichnung der Teile

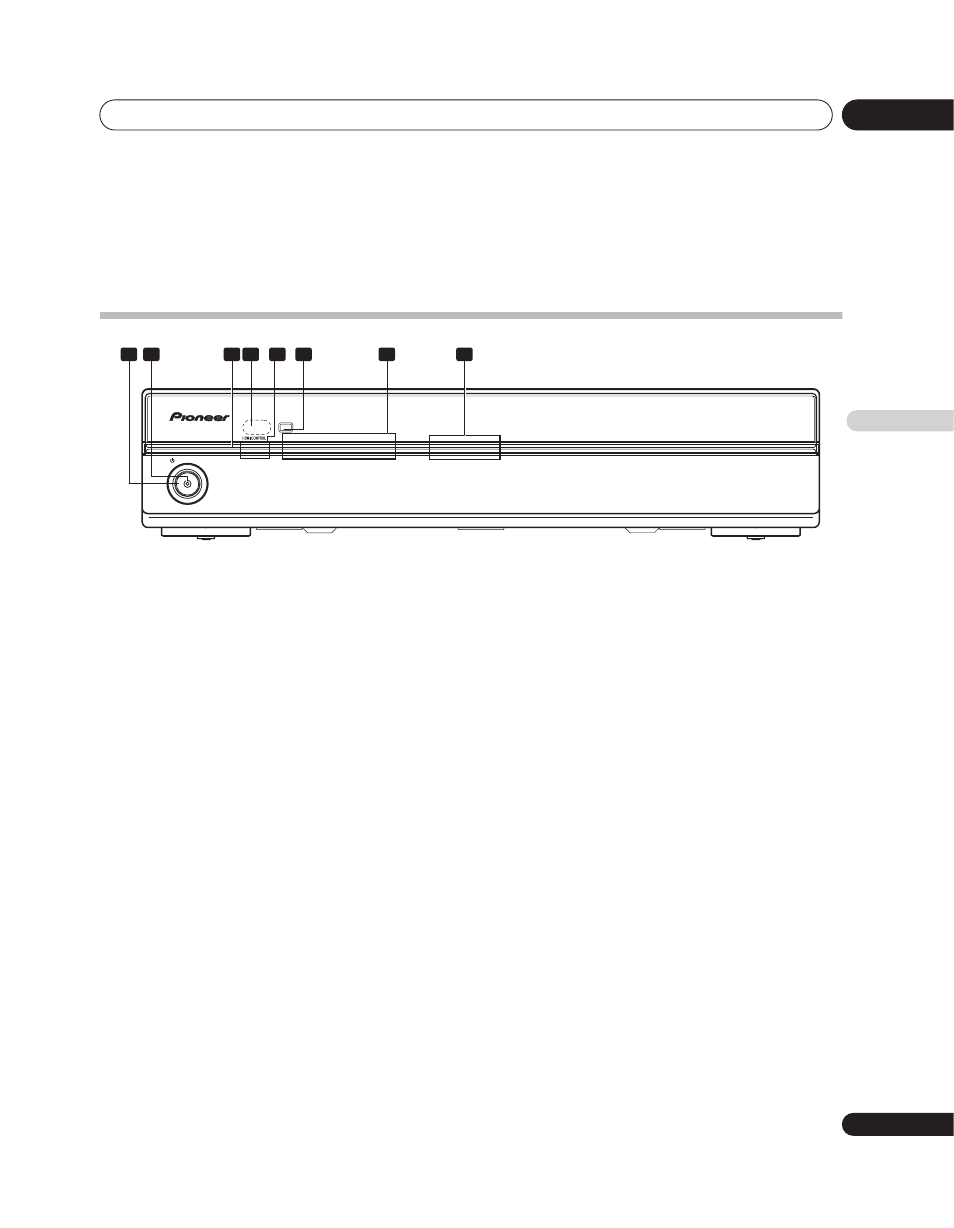

Frontplatte

1

Taste STANDBY/ON

Drücken Sie diese Taste, um das Gerät einzuschalten
oder in den Bereitschaftszustand umzuschalten.

2

Einschaltanzeige (blau)

Bei eingeschaltetem Gerät leuchtet dieser Bereich
blau.

3

STANDBY-Anzeige (rot)

Diese Anzeige leuchtet rot, wenn sich das Gerät im
Bereitschaftszustand befindet.

4

Fernbedienungssignal-Sensor

Um das Gerät fernzubedienen, richten Sie den Geber
der Fernbedienung auf diesen Empfänger.

5

HDMI CONTROL-Anzeigen

(links: orangefarben/rechts: grün)

Bei Anschluss dieses Gerätes an einen Plasma-
Fernseher leuchten diese Anzeigen unter folgenden
Bedingungen auf:

a.PDP-Kombinationsmodus:

Die grüne Anzeige leuchtet bei Einstellung des
Schalters

HDMI CONTROL

auf

ON

, um darauf

hinzuweisen, dass dieses Gerät über die
Fernbedienung des angeschlossenen Plasma-
Fernsehers gesteuert werden kann. (Siehe
Seite 10.)

b. Modus Independent 1:

Die orangefarbene Anzeige leuchtet bei Einstellung
des Schalters

HDMI CONTROL

auf

ON

. (Siehe

Seite 10.)

c. Modus Independent 2:

Bei Einstellung des Schalters

HDMI CONTROL

auf

OFF

leuchtet die Anzeige nicht. (Siehe Seite 10.)

6

Taste INPUT

Diese Taste dient zur Wahl einer der an die Buchsen
INPUT 1 bis INPUT 6 dieses Gerätes angeschlossenen
Eingangsquellen.

7

Eingangsanzeigen

Diese Anzeigen dienen zur Kennzeichnung des
momentan gewählten Eingangs und des aktuellen
Modus.

8

Blaue Beleuchtung

Bei eingeschaltetem Gerät leuchtet dieser Bereich
blau. Im Einstellmodus blinkt die blaue Beleuchtung.

PDA-V100HD

STANDBY

STANDBY/ON

1

2

3

4

5

6

INPUT

INPUT

1

2

3 4

5

6

7

8
