Nombres de los componentes 05
10
Sp

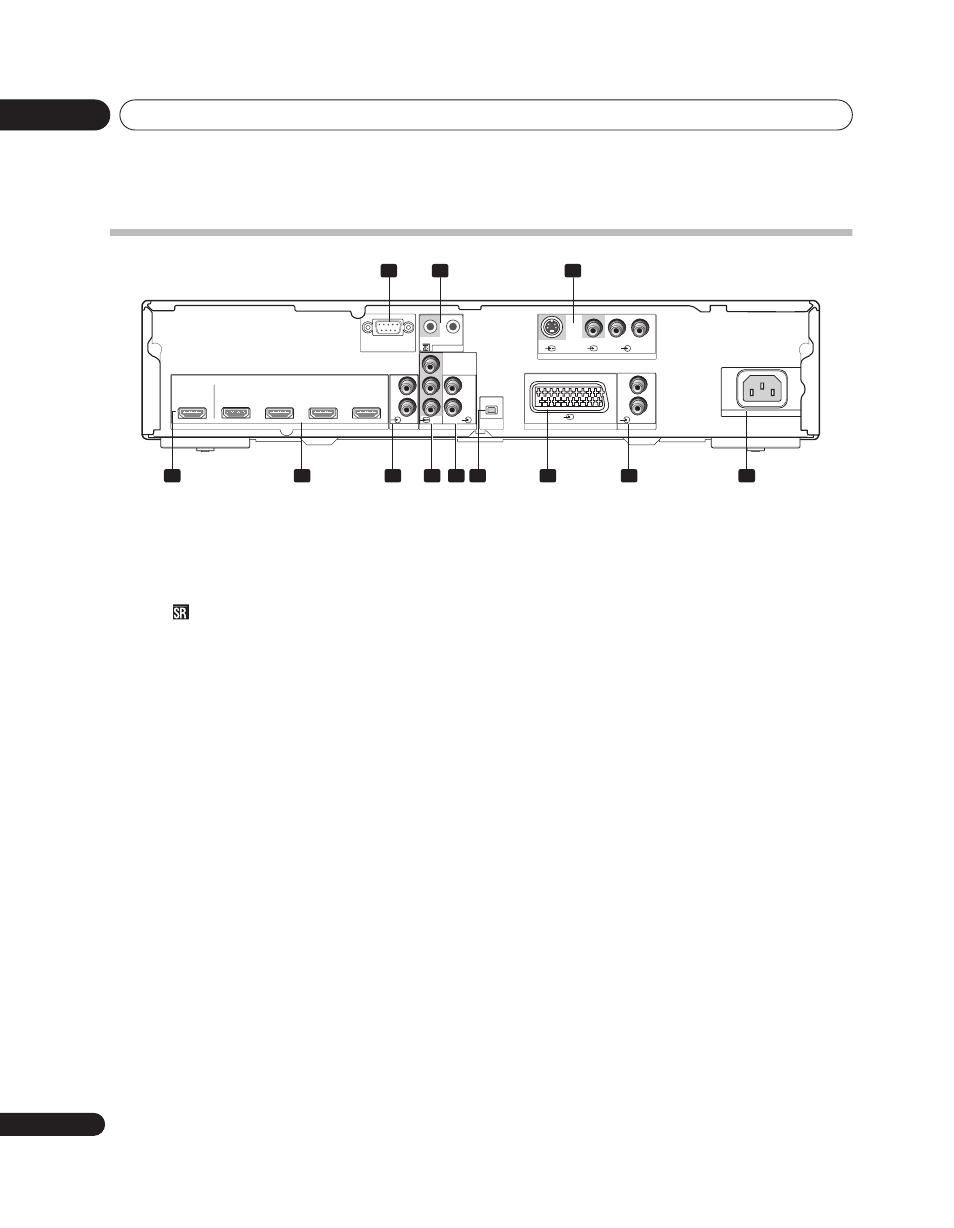

Parte trasera
1 Conector ajustado en fábrica
No conecte nada a este conector.
2 Conectores CONTROL IN/OUT
Sirven para conectar componentes Pioneer que tengan
la marca
.
3 Conectores INPUT 5
(S-VIDEO, VIDEO, AUDIO)
Sirven para conectar los conectores de salida de
componentes tales como reproductores de discos Blu-
ray (BD), reproductores de DVD, decodificadores (STB),
videograbadora, consola de videojuegos,
videocámaras, etc.
4 Conector OUTPUT (HDMI)
Se conecta al conector HDMI de un televisor
compatible con la interfaz de multimedia de alta
definición (HDMI).
5 Conectores INPUT 1, INPUT 3, INPUT 4, INPUT 6
(HDMI)
Se conectan al conector HDMI de componentes
compatibles con la interfaz de multimedia de alta
definición (HDMI), tales como reproductores BD,
grabadoras de DVD, etc.
6 Conectores INPUT 1 (AUDIO)
Se conectan a los conectores de salida de audio
analógico de un componente.
7 Conectores INPUT 2
(COMPONENT VIDEO: Y, PB, PR)
Se conectan a los conectores de salida apropiados de
un reproductor BD, reproductor de DVD, grabadora de
DVD, etc.
8 Conectores INPUT 2 (AUDIO)
Se conectan a los conectores de salida de audio de un
reproductor BD, reproductor de DVD, grabadora de
DVD, etc.
9 Interruptor HDMI CONTROL
Póngalo en la posición ON cuando haya conectado
esta unidad a un televisor de plasma Pioneer: póngalo
en la posición
OFF cuando la conecte a un televisor de
otra marca.
10 Conector INPUT 3 (SCART)
Se conecta al conector de salida apropiado de un
reproductor BD, reproductor de DVD, grabadora de
DVD, etc.
11 Conectores INPUT 4 (AUDIO)
Se conectan a los conectores de salida de audio
analógico de un componente.
12 AC IN
Conecte un extremo del cable de alimentación
suministrado a este conector, y el otro extremo a una
toma de corriente de CA de su casa.
