Funciones avanzadas

10

19

Sp

Español

Capítulo 10

Funciones avanzadas

Conexión de los cables de
control

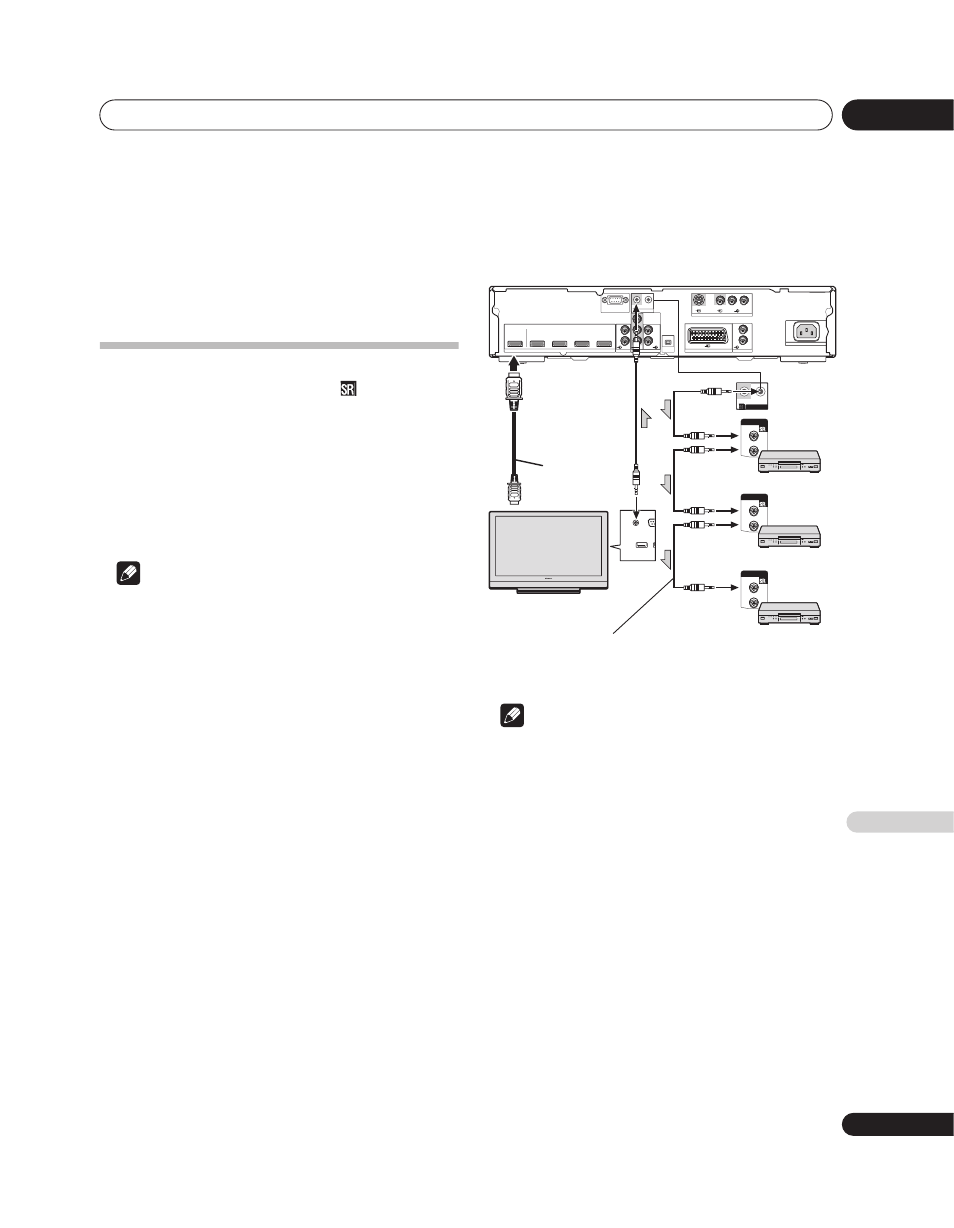

Conecte los cables de control entre el aparato y el otro
equipo Pioneer provisto del logotipo

. Entonces,

podrá operar el equipo conectado emitiendo comandos
desde su mando a distancia al sensor de control
remoto del aparato.
Después de haber conectado los terminales CONTROL
IN/OUT, los sensores del mando a distancia del equipo
conectado no aceptarán comandos procedentes de los
mandos a distancia. Oriente los mandos a distancia a
los sensores del mando de distancia del aparato para
operar el equipo conectado.

Nota

• Asegúrese de que la alimentación esté

desconectada antes de efectuar las conexiones.

• Complete todas las conexiones de los

componentes antes de realizar las conexiones de
los cables de control.

Los cables de control (de venta en los establecimientos
del ramo) son cables de sonido monofónico con
miniclavijas (sin resistencia).

Nota

• Cuando conecte el conector de control, conecte

simultáneamente los cables de audio o los cables
de vídeo analógicos. El control del sistema no
funcionará correctamente cuando se hacen sólo
las conexiones digitales.

• Cuando emplee las conexiones SR para un televisor

de plasma Pioneer, oriente el mando a distancia del
aparato al sensor de señales del televisor de plasma
para hacerlo de funcionar.

Cable compatible
con HDMI

Televisor de plasma

Vista posterior

HDMI

OUTPUT

INPUT 1

INPUT 3

INPUT 4

INPUT 6

INPUT 1

INPUT 2

HDMI

CONTROL

SERVICE ONLY

CONTROL

COMPONENT
VIDEO

AUDIO

L

R

L

R

AUDIO

I N

OUT

Y

P

B

P

R

ON/OFF

INPUT 3

INPUT 4

AUDIO

L

R

INPUT 5

S-VIDEO

VIDEO

R-AUDIO-L

AC IN

CONTROL

I N

OUT

CONTROL

IN

OUT

CONTROL

IN

OUT

CONTROL

IN

OUT
