7

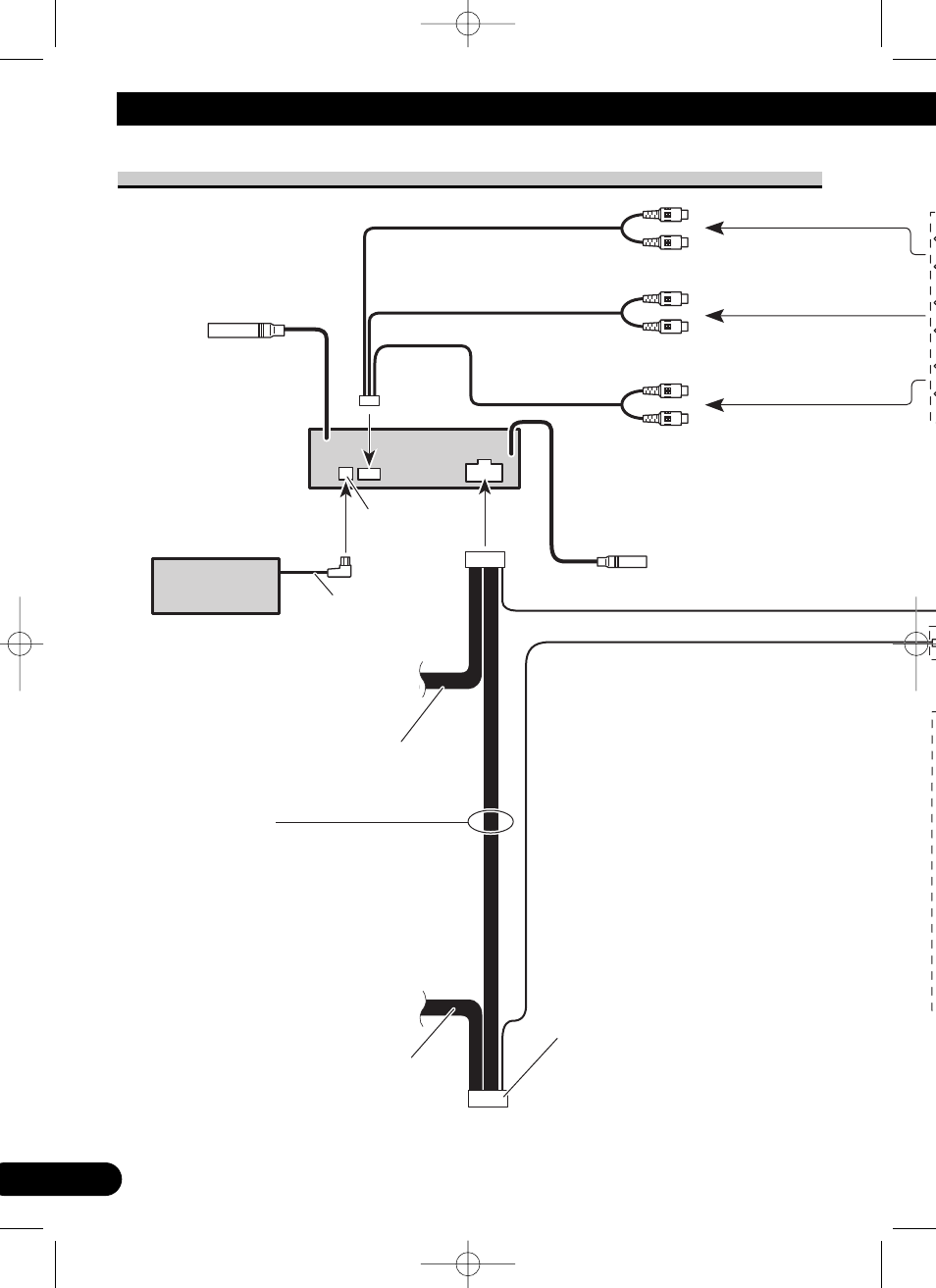

Aansluiten van de apparatuur
ENG/MASTER 96 INST
68
IP-BUS
ingangsaansluiting
(Blauw)
IP-BUS-kabel
Dit product
Subwoofer
uitgang of Non
Fading uitgang
Vooruitgang
(FRONT OUTPUT)
Uitgangachter
(REAR OUTPUT)
Zie bladzijde 3 - 6.
Zie bladzijde 3 - 6.
15 cm
Aansluiting voor de afstandsbediening
met draad
15 cm
Multi CD-wisselaar
(los verkrijgbaar)
Antenne-aansluiting
Luidsprekerdraden
Wit
: Linksvoor +
Wit/zwart : Linksvoor ≠
Grijs : Rechtsvoor +
Grijs/zwart : Rechtsvoor ≠
Groen
: Linksachter + of Subwoofer +
Groen/zwart : Linksachter ≠ of Subwoofer ≠
Paars
: Rechtsachter + of Subwoofer +
Paars/zwart : Rechtsachter ≠ of Subwoofer ≠
ISO aansluiting
Opmerking:
In bepaalde auto’s is de ISO aansluiting
mogelijk in tweeën verdeeld. U moet in dat
geval een verbinding met beide
aansluitingen maken.
(SUBWOOFER or
NON-FADING
OUTPUT)
B
Aansluiten op een los verkrijgbare eindversterker
