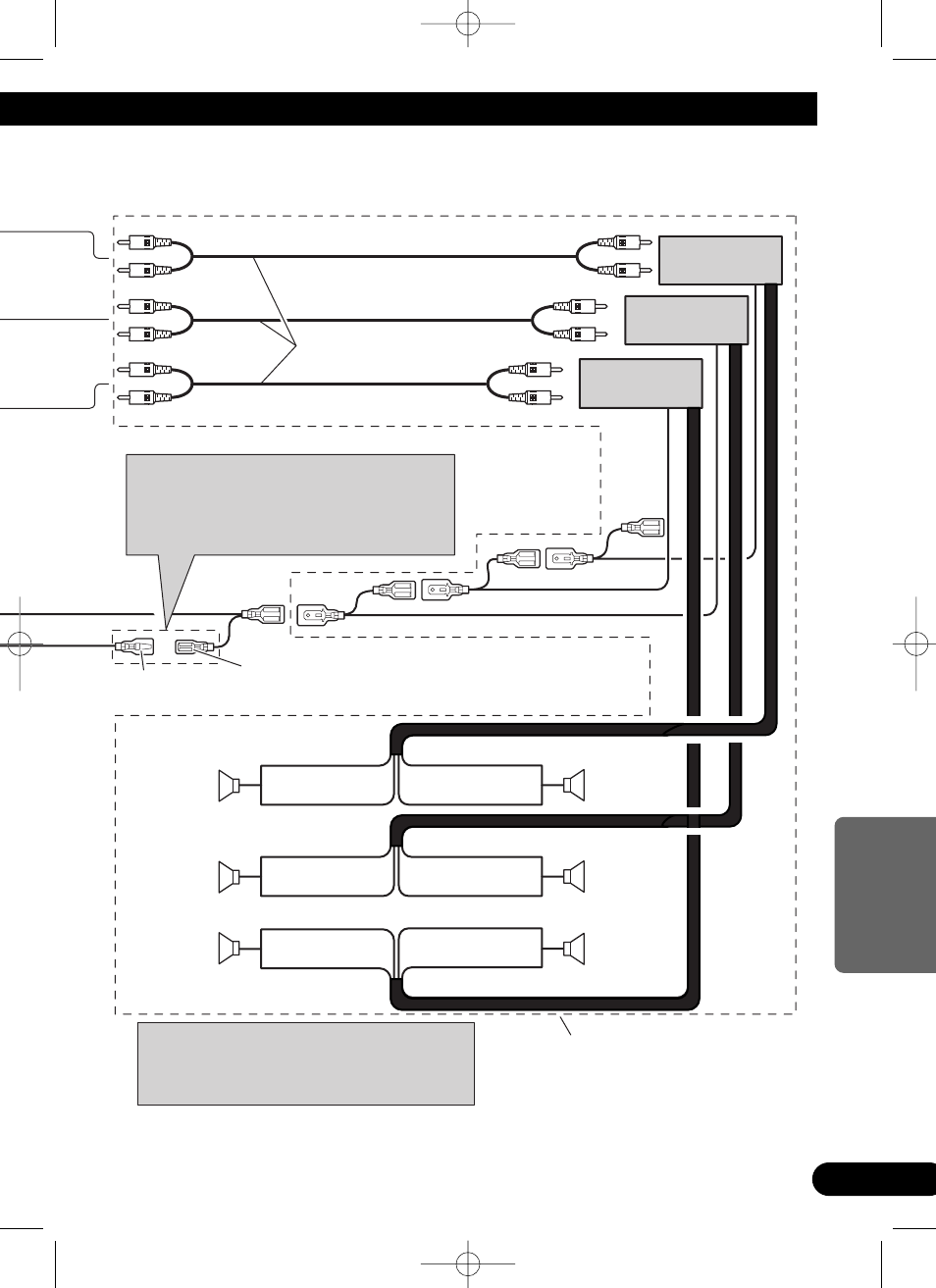

Eseguire questi collegamenti nel caso in
cui si faccia uso di un amplificatore
opzionale.
o,
Blu/bianco (7*)
Al terminale di controllo del relè dell’antenna ad alzo
automatico (massimo 300 mA, con corrente continua a 12 V).
Blu/bianco (6*)
Cavi di collegamento con
spine a terminale RCA
(venduto separatamente)
Comando a distanza del sistema
Amplificatore
(venduto
separatamente)
Diffusore
posteriore
Subwoofer
Subwoofer
Diffusore
posteriore
Diffusore
anteriore
Diffusore
anteriore
Sinistra
Destra
La posizione dei poli del connettore ISO
differisce in relazione al tipo di veicolo. Se il polo
5 è del tipo per il comando dell’antenna,
collegare 6* e 7*. Nei veicoli di altri tipi non
collegare mai 6* e 7*.
Nota:
Cambiare l’impostazione iniziale di questa unità
(far riferimento al manuale d’istruzioni per l’uso).
L’uscita subwoofer di questa unità è di tipo mono.
Amplificatore
(venduto
separatamente)
Amplificatore
(venduto
separatamente)
Fig. 5
