Anschluß des stromkabels (1), Anschließen der geräte – Pioneer DEH-P80MP User Manual
Page 28

Orange/weiß
An Beleuchtungsschalterklemme.
Schwarz (Erdung)
An die Karosserie (Metallteil) anschließen.
Rot (4*)
An eine Stromversorgung anschließen, (12 V
Gleichspannung), die mit dem Zündschloss
ein-/ ausgeschaltet wird.
Rot (5*)
Zubehör (oder Reserve)
Gelb (2*)
An eine Stromversorgung anschließen, die
unabhängig vom Zündschloss immer Strom
führt.
Gelb (3*)
Reserve (oder Zubehör)
Rot
An eine Stromversorgung
anschließen, (12 V Gleichspannung),
die mit dem Zündschloss ein-/
ausgeschaltet wird.
Kappe (1*)
Wenn dieser Steckverbinder
nicht verwendet wird, die
Kappe aufgesetzt lassen.
1*
2*
4*
3*
5*
Hinweis:
Je nach Art des F ahrzeugs besitzen 3* und 5*
u.U. unterschiedliche Funktionen. In einem
solchen Fall 2* mit 5* und 4* mit 3* verbinden.
Verbinden Sie Leitungen
derselben Farbe miteinander.
Multi-CD-Player
(getrennt erhältlich)
28
ENG/MASTER 96 INST
3

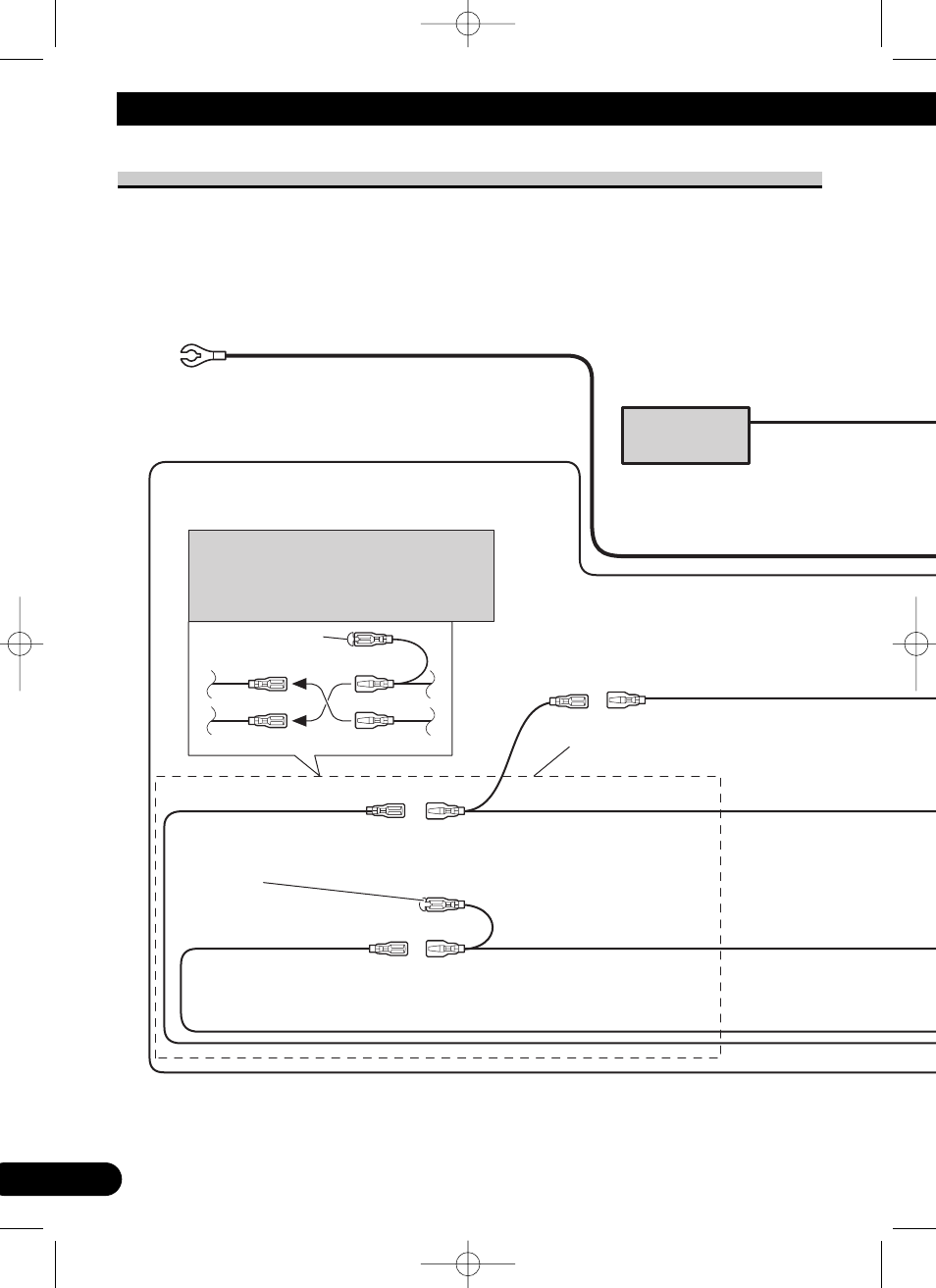

Anschließen der Geräte
Anschluß des Stromkabels (1)
•
Bei Gebrauch dieser Einheit mit 40 W
× 4 ch.
•
Bei Gebrauch dieser Einheit mit 60 W
× 4 ch und einer Zubehörsicherung für das Fahrzeug mit 10 A oder
höher.
