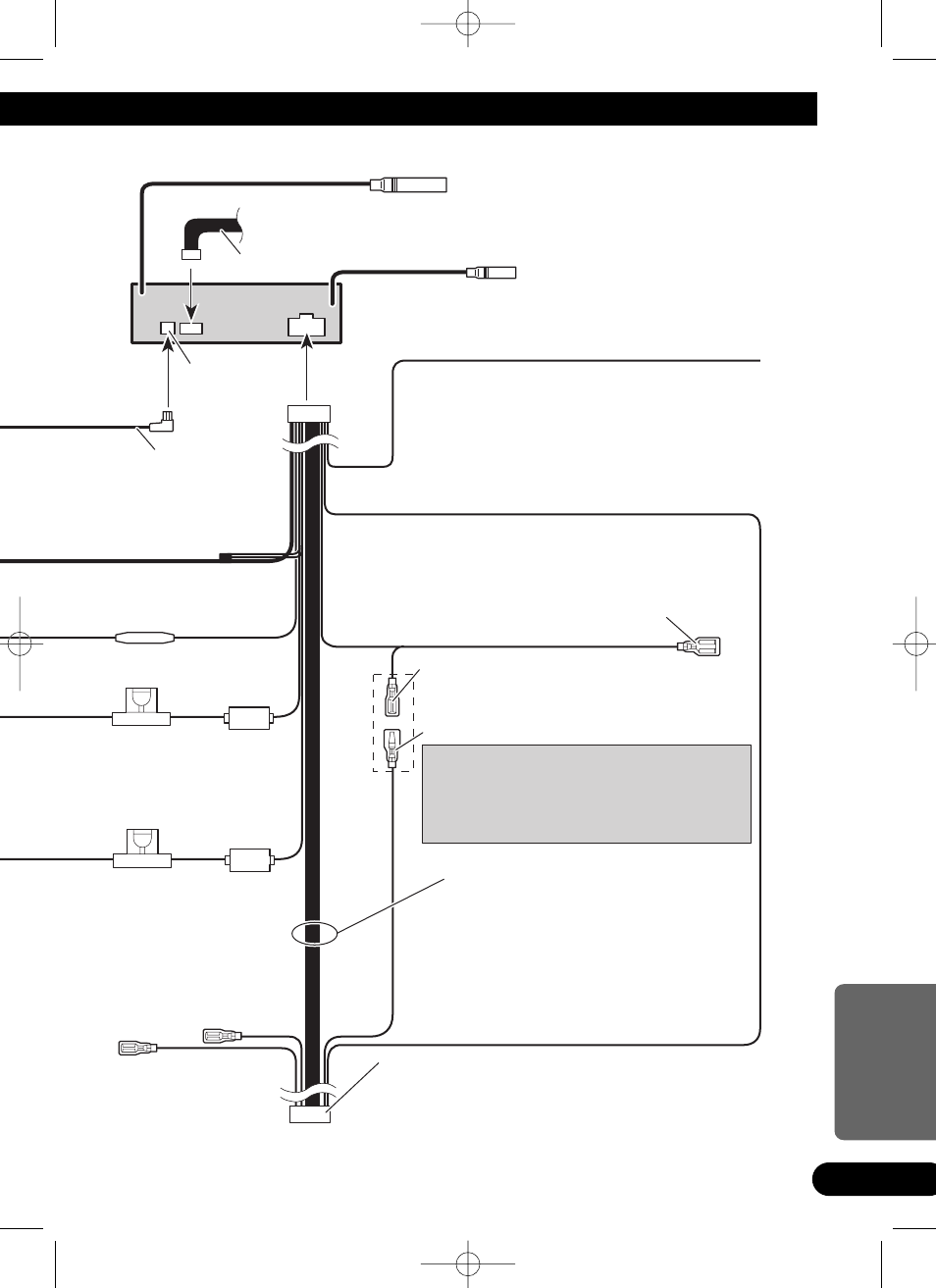

IP-BUS
ingangsaansluiting
(Blauw)
Oranje/wit
Naar lichtschakelaar-aansluiting.
Geel/zwart
Gebruikt u een cellulaire telefoon, sluit u deze dan
aan via de Audio Mute dempingsaansluiting voor de
cellulaire telefoon. Maakt u daarvan geen gebruik,
laat de Audio Mute dempingsaansluniting dan vrij,
zonder hierop iets aan te sluiten.
Rood
Niet gebruikt.
Geel
Niet gebruikt.
Blauw/wit (7*)
Naar auto-antenne relaisbedieningsaansluiting
(max. 300 mA 12 Volt gelijkstroom).
Blauw/wit (6*)
Blauw/wit
Naar de systeembedieningsaansluiting van de
eindversterker (max. 300 mA 12 Volt gelijkstroom).
IP-BUS-kabel
Dit product
Zie bladzijde 7 - 8.
15 cm
Antenne-aansluiting
Aansluiting voor de afstandsbediening met draad
Lees de handleiding van de afstandsbediening
met draad (los verkrijgbaar).
15 cm
Luidsprekerdraden
Wit
: Linksvoor +
Wit/zwart : Linksvoor ≠
Grijs : Rechtsvoor +
Grijs/zwart : Rechtsvoor ≠
Groen
: Linksachter + of Subwoofer +
Groen/zwart : Linksachter ≠ of Subwoofer ≠
Paars
: Rechtsachter + of Subwoofer +
Paars/zwart : Rechtsachter ≠ of Subwoofer ≠
ISO aansluiting
Opmerking:
In bepaalde auto’s is de ISO aansluiting mogelijk
in tweeën verdeeld. U moet in dat geval een
verbinding met beide aansluitingen maken.
Zekering
Zekeringhouder
Zekeringhouder
De penposities van de ISO stekker kunnen
verschillen afhankelijk van het soort voortuig.
Sluit 6* en 7* aan wanneer Pen 5 van het antenne-
bedieningstype is. In andersoortige voortuigen
mag u 6* en 7* nooit aansluiten.
Afb. 4
