Raccordement du câble d’alimentation (1), Connexion des appareils – Pioneer DEH-P80MP User Manual
Page 40

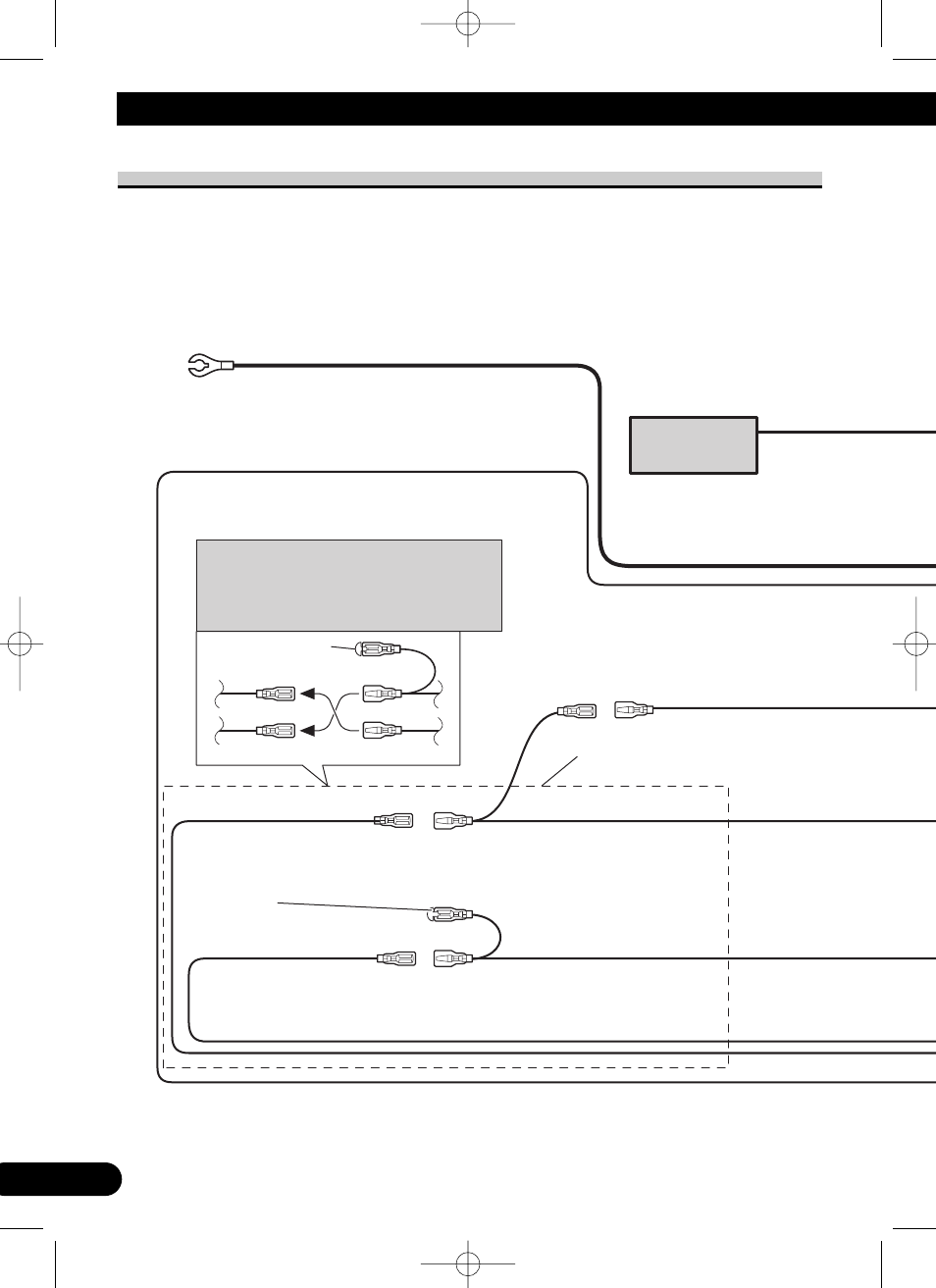

Orange/blanc
Vers la borne du contacteur d’éclairage.
Noir (masse)
Fil de masse vers un élément en
métal apparent de la voiture.
Rouge (4*)
Vers une borne dont l’alimentation est
commandée par la clé de contact (12 V CC).
Rouge (5*)
Accessoire (ou secours)
Jaune (2*)
Vers une borne alimentée en permanence
indépendamment de la clé de contact.
Jaune (3*)
Secours (ou accessoire)
Rouge
Vers une borne dont
l’alimentation est commandée
par la clé de contact (12 V CC).
Capuchon (1*)
Si vous n’utilisez pas ce connecteur,
ne retirez pas le capuchon.
1*
2*
4*
3*
5*
Remarque:
Selon le véhicule, le rôle de 3* et 5* peut être
différent. En ce cas, veillez à relier 2* à 5* et
4* à 3*.
Reliez ensemble les
conducteurs de même couleur.
Lecteur de CD à
chargeur (vendu
séparément)
40
ENG/MASTER 96 INST
3
Connexion des appareils
Raccordement du câble d’alimentation (1)
•
Si cet appareil est réglé pour 40 W
× 4 voies.
•
Si cet appareil est réglé pour 60 W
× 4 voies et si le fusible accessoire du véhicule est 10 A ou plus.
CRD3843A.Fre 1/23/04 18:42 Page 40
