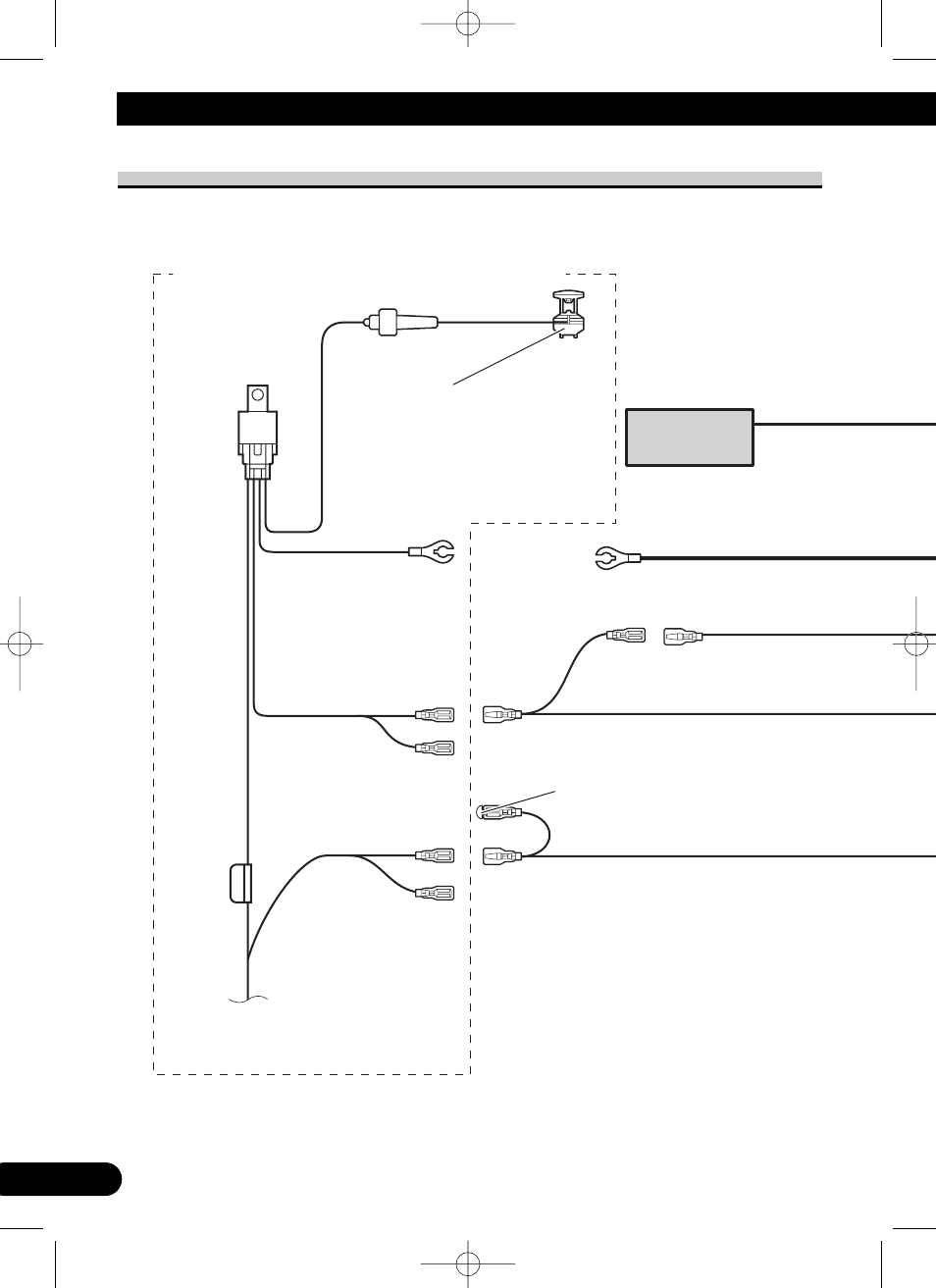

Anschließen der Geräte
ENG/MASTER 96 INST
30
Schwarz (Erdung)
An die Karosserie
(Metallteil) anschließen.
Rot
Zu Stromversorgungskabelsatz
(RD-221, im Handel erhältlich).
Gelb
Zu Stromversorgungskabelsatz
(RD-221, im Handel erhältlich).
Rot
Kappe (1*)
Wenn dieser Steckverbinder nicht verwendet
wird, die Kappe aufgesetzt lassen.
Multi-CD-Player
(getrennt erhältlich)
Schwarz (Erdung)
An die Karosserie
(Metallteil) anschließen.
Weitere Einzelheiten entnehmen Sie bitte
der RD-221 Gebrauchsanweisung.
Relais
Gelb
Dieser Klemme wird
stets Strom zugeführt.
Rot
An eine Stromversorgung
anschließen, (12 V
Gleichspannung), die mit dem
Zündschloss ein-/
ausgeschaltet wird.
Rot
Strom wird dieser Klemme
zugeführt, wenn der
Zündschlüssel auf ACC
oder ON steht.
Sicherung (1A)
Sicherung
(20 A)
Stromversorgungskabelsatz “RD-221” (im Handel erhältlich)
Anschluß des Stromkabels (2)
•
Bei Gebrauch dieser Einheit mit 60 W
× 4 ch und einer Zubehörsicherung für das Fahrzeug mit weniger als
10 A.
