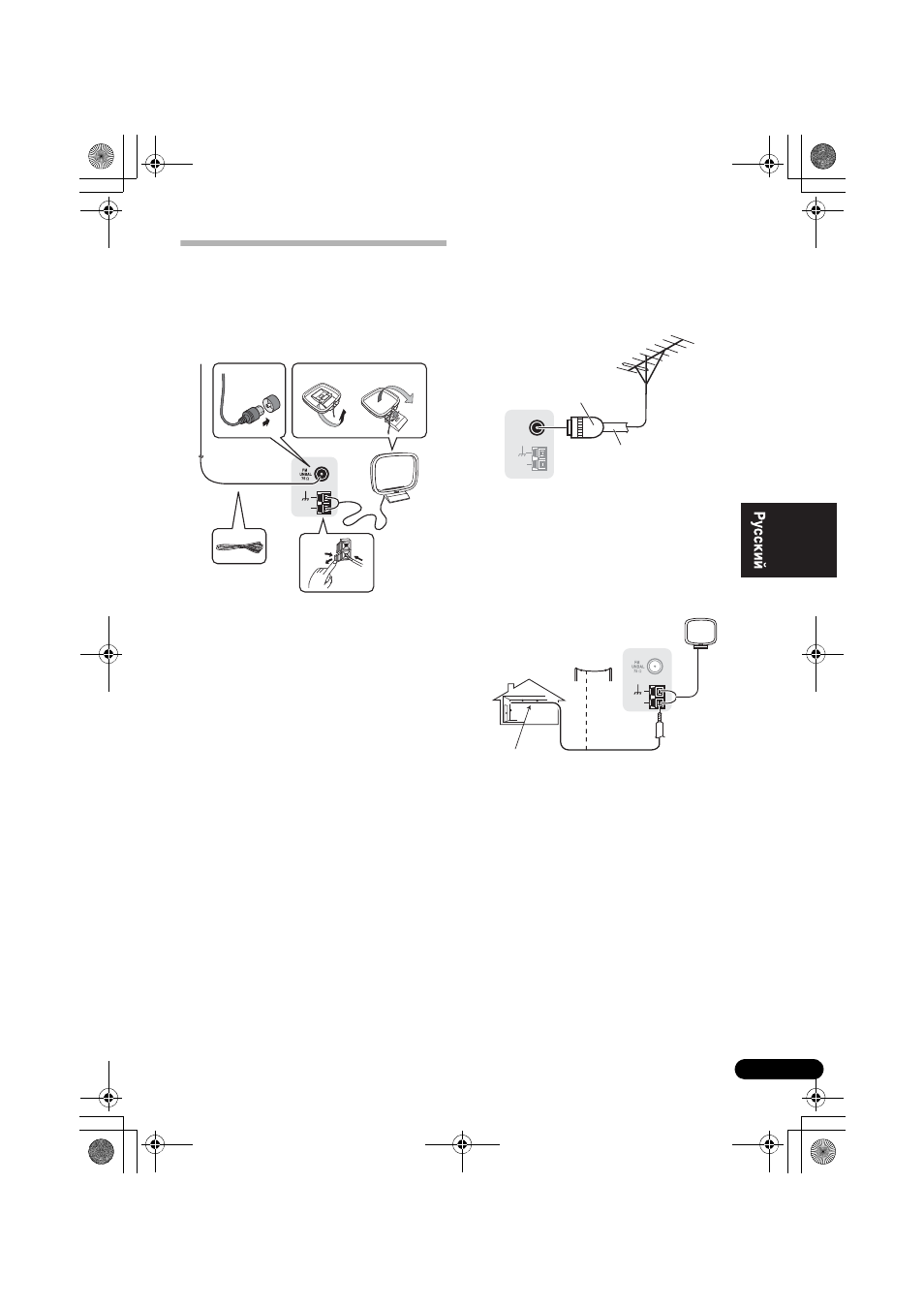

Подключение антенн
Подключите рамочную антенну АМ и
проволочную антенну FM, как показано ниже.
Для улучшения приема и качества звука
подключите внешние антенны (см.
Использование внешних антенн ниже).
1
Откройте защитные выступы,
вставьте по одному проводу в каждый
разъем до конца, затем отпустите
выступы для фиксации проводов
антенны AM.
2
Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните
стойку в направлении стрелки (рис. а), затем
закрепите рамочную антенну на стойке с
помощью зажима (рис. б).
3
Установите антенну AM на плоскую
поверхность в направлении наилучшего
приема.
4
Подключите проволочную антенну FM
к разъему антенны FM.
Чтобы улучшить прием, полностью вытяните
проволочную антенну FM и прикрепите ее к
стене или дверной раме. Не допускайте, чтобы
антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней FM-антенны
используйте PAL-соединитель (приобретается
отдельно).
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции
длиной от 5 м дo 6 м к гнезду AM антенны, не
отсоединяя прилагаемую рамочную антенну
AM.
Для наилучшего качества приема подвесьте ее
горизонтально на улице.
ANTENNA
AM
LOOP
2
1
3
4
рис. а
рис. б
ANTENNA
FM
UNBAL
75
Ω
AM
LOOP
Коаксиальный кабель с
сопротивлением 75
Ω
Одноконтактный
разьем PAL
ANTENNA
AM
LOOP
Наружная
антенна
от 5 м до 6 м
Комнатная антенна
(с виниловой
изоляцией)
