Подключение компонента без разъема HDMI

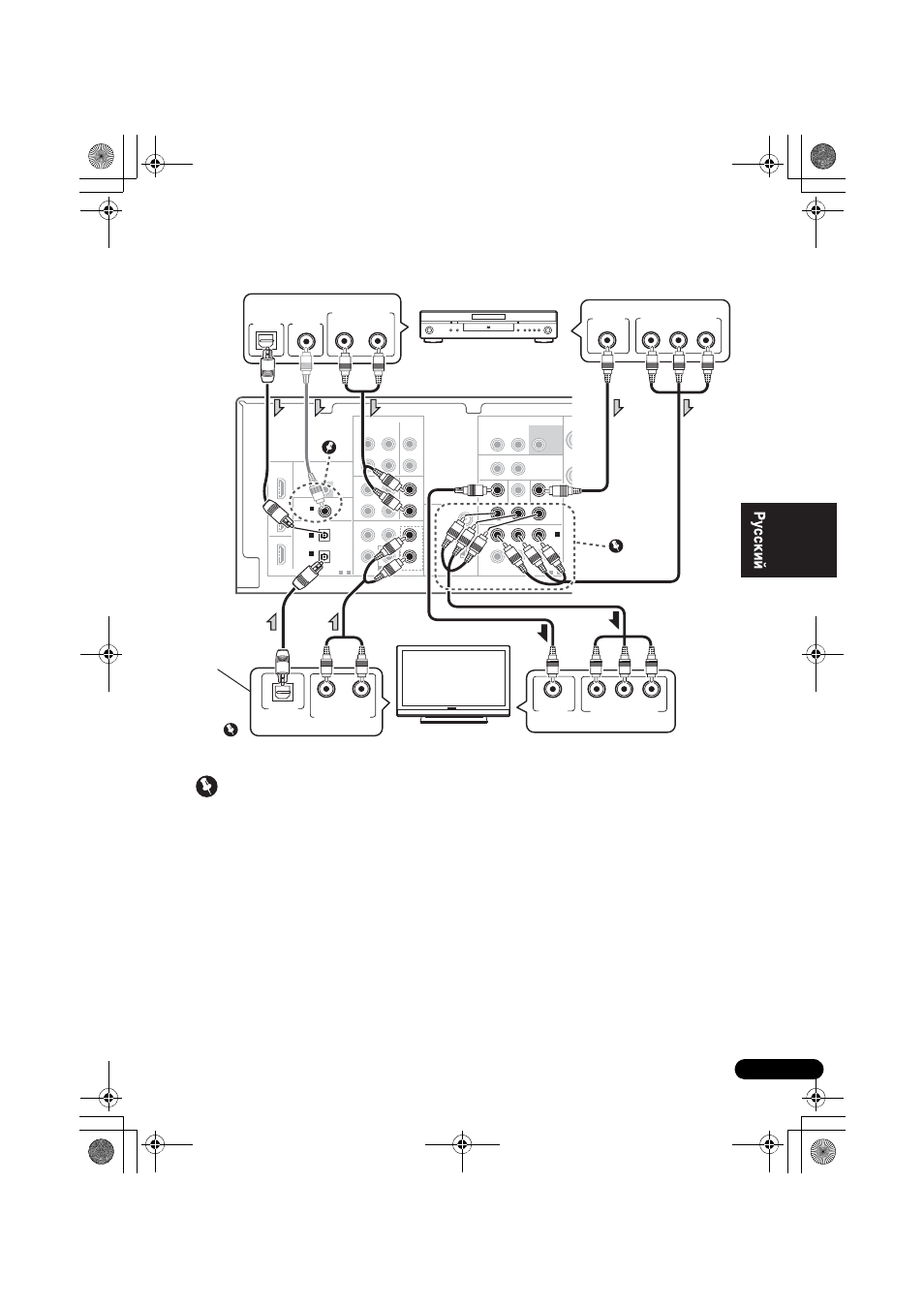

На данном рисунке показаны подключения телевизора и проигрывателя DVD (или другого
компонента воспроизведения) без разъема HDMI к ресиверу.
Внимание
1 Если для подключения проигрывателя
DVD используются кабели компонентного
видео, такие же кабели должны использоваться
для подключения к телевизору.
2 Если необходимо, назначьте входы
компонентного видео для подключенного
источника сигнала.
Это необходимо сделать, только если
подключение выполнено не в соответствии со
следующими параметрами по умолчанию:
• COMPONENT VIDEO IN 1 – BD/TV
• COMPONENT VIDEO IN 2 – DVD/SAT
См. Меню назначения входов на стр. 35.
3 Если подключение было выполнено с
помощью коаксиального кабеля, несколько
раз нажмите кнопку SIGNAL SEL для выбора
C1 (см. стр. 26).
4 Если вы подключили телевизор (как
показано выше), но отсутствует звук, нажмите
кнопку BD, а затем несколько раз нажмите
кнопку SIGNAL SEL для выбора O1 или A
(см. стр. 26).
AUDIO AUDIO
DIGITAL COMPONENT VIDEO BD/TV MULTI CH IN
BD/TV IN
HDMI
ANTENNA
FM
UNBAL
75 Ω
AM
LOOP
FRONT
L
R
L
R
CENTER SURROUND
COAXIAL
(CD)
IN 1
1 - 2
IN 1
(DVD/SAT)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1 - 2
ASSIGNABLE
OUT
OUT
Y P B P R
IN
ZONE2 OUT
MONITOR OUT BD/TV IN DVD/SAT IN
SUBWOOFER
PRE OUT
L R
DVR/VCR DVD/SAT
OUT IN DVR/VCR VIDEO
L
R
OUT
BD/TV
IN
DVD/SAT
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN
(BD/TV)
IN 1
(DVD/SAT)
IN 2
COMPONENT VIDEO
(BD/TV)
IN 1
1 - 2
ASSIGNABLE
OUT
MONITOR Y P B P R
DIGITAL AUDIO OUT
OPTICAL R L
ANALOG AUDIO OUT
DIGITAL AUDIO OUT
COAXIAL OPTICAL R L
ANALOG AUDIO OUT
VIDEO OUT COMPONENT VIDEO OUT
P R Y P B
VIDEO IN COMPONENT VIDEO IN
P R Y P B
1,2
3
4
Выберите один
Выберите один
Выберите один
Выберите один
Проигрыватель DVD, и др.
Телевизор
Данное
подключение
требуется для
прослушивания
звучания телевизора
через ресивер.
