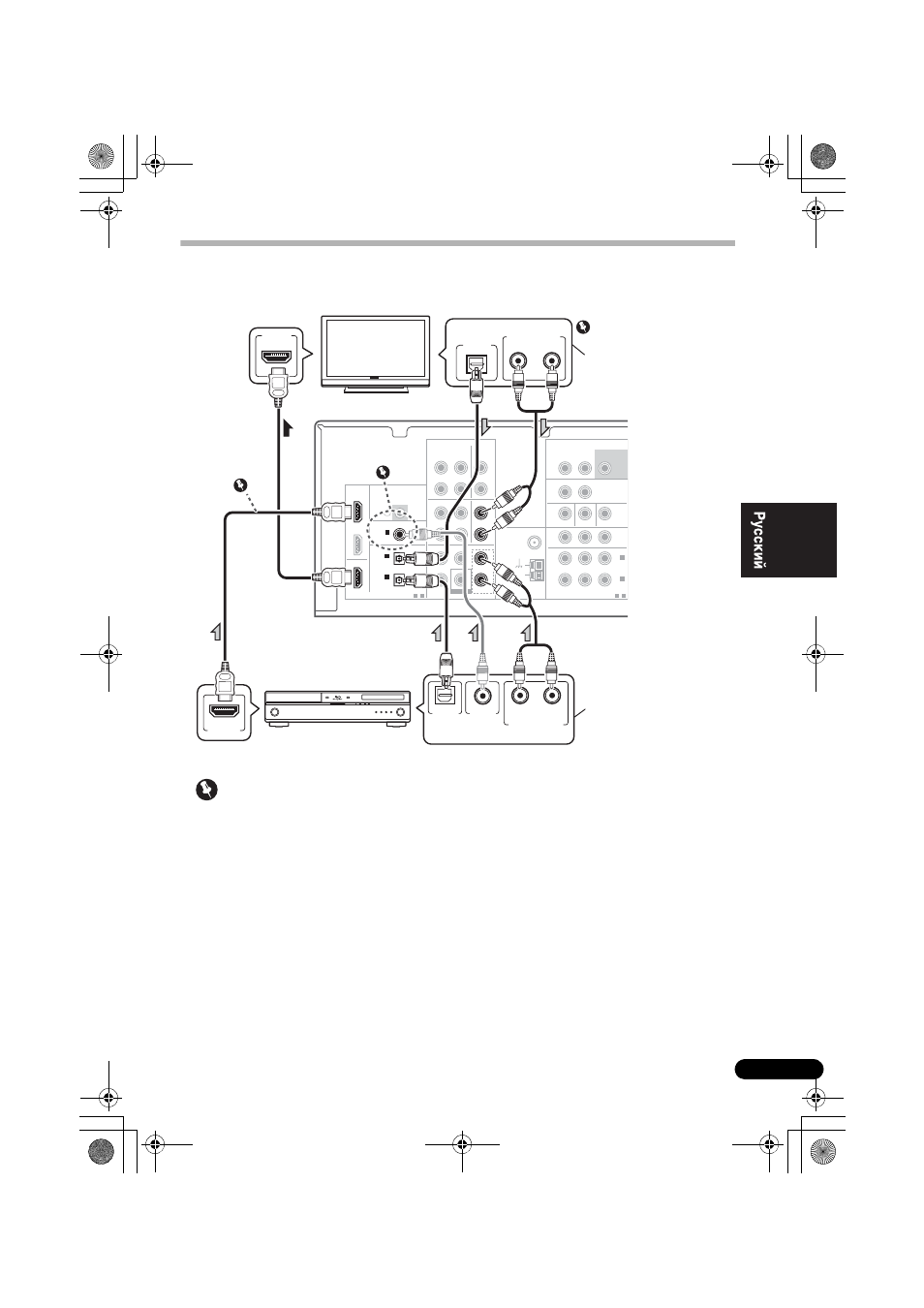

Подключение телевизора и проигрывателя Blu-ray дисков
Подключите телевизор и проигрыватель Blu-ray дисков к данному ресиверу с помощью
имеющегося в продаже кабеля HDMI.
Внимание
1 Даже если вы подключите компоненты
воспроизведения кабелем HDMI, звук не будет
выходить из громкоговорителя,
подключенного к этому ресиверу. Для этого
также необходимо подключение аудикабеля.
2 Если подключение было выполнено с
помощью коаксиального кабеля, несколько раз
нажмите кнопку SIGNAL SEL для выбора C1
(см. стр. 26).
3 Если вы подключили телевизор (как
показано выше), но отсутствует звук, нажмите
кнопку DVD, а затем несколько раз нажмите
кнопку SIGNAL SEL для выбора O2 или A (см.
стр. 26).
AUDIO AUDIO
DIGITAL COMPONENT VIDEO BD/TV MULTI CH IN
HDMI
ANTENNA
FM
UNBAL
75 Ω
AM
LOOP
FRONT
L
R
L
R
CENTER SURROUND
COAXIAL
(CD)
IN 1
IN 1
1 - 2
IN 2
(BD/TV)
IN 1
(DVD/SAT
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1 - 2
ASSIGNABLE
OUT
OUT
MONITO Y P B P R
IN
ZONE2 OUT
MONITOR OUT DVD/SAT IN
SUBWOOFER
PRE OUT
L R
DVR/VCR
OUT IN DVR/VCR VIDEO
L
R
OUT
BD/TV
IN
DVD/SAT
IN
OUT
IN IN CD-R/TAPE CD
SUBWOOFER
IN
MONITOR OUT BD/TV IN
L
R
DVD/SAT IN
BD/TV IN
L
R
OUT
(BD/TV)
IN 1
HDMI
(DVD/SAT)
IN 2
DIGITAL AUDIO OUT
OPTICAL R L
ANALOG AUDIO OUT
DIGITAL AUDIO OUT
COAXIAL OPTICAL R L
ANALOG AUDIO OUT
HDMI OUT
HDMI IN
1
2
3
Данное подключение
требуется для
прослушивания звучания
телевизора через ресивер.
Без этого подключения вы
НЕ сможете прослушивать
проигрыватель с этим
ресивером.
Выберите один
Выберите один
Телевизор, совместимый с HDMI/DVI
Совместимый с HDMI/DVI
проигрыватель дисков Blu-ray
