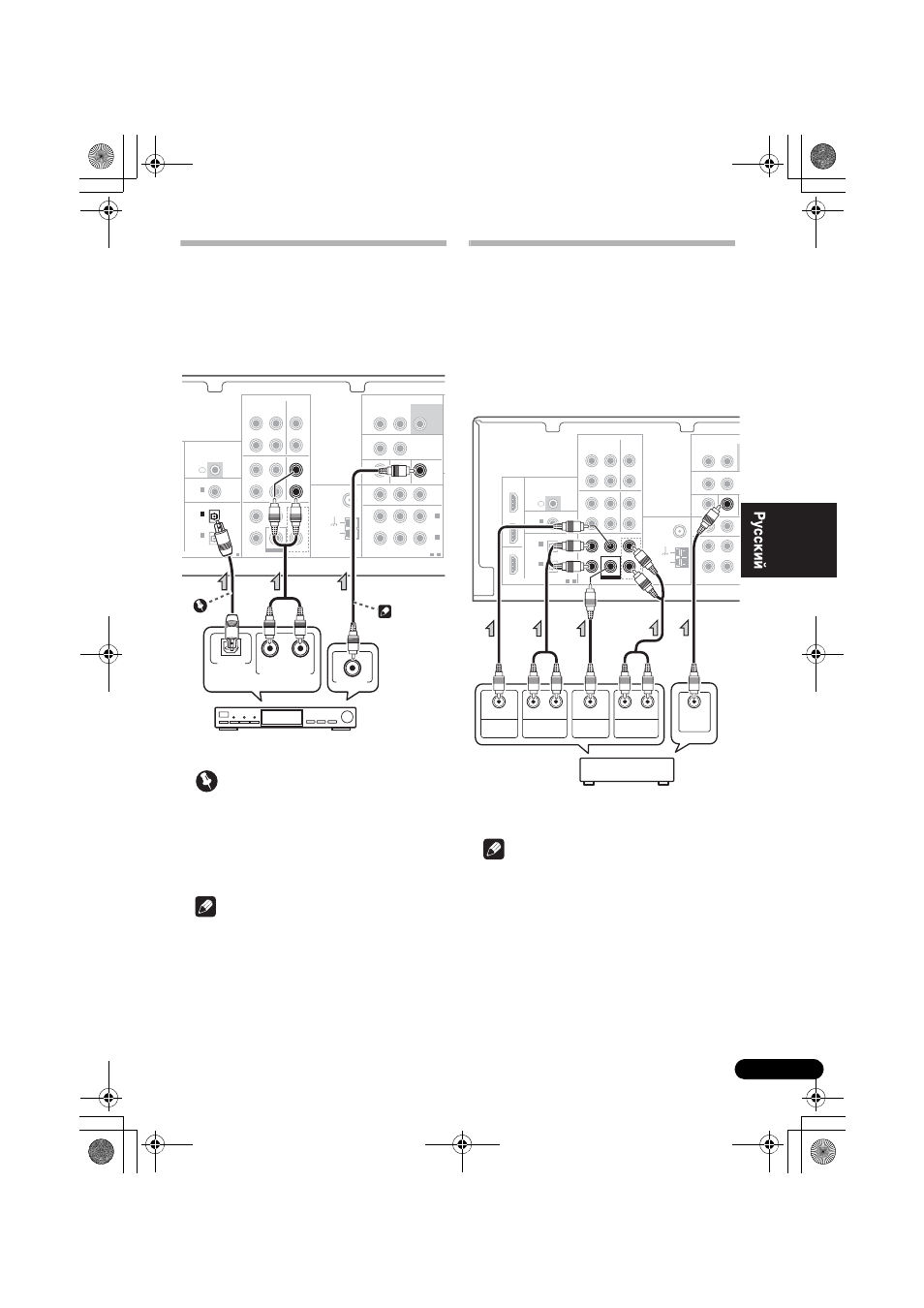

Подключение спутникового
ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также
цифровые радио ресиверы являются
примерами так называемых «приставок».
Внимание
• Если вы подключили приставку (как
показано выше), но отсутствует звук,
нажмите кнопку DVD, а затем несколько
раз нажмите кнопку SIGNAL SEL для
выбора O2 или A (см. стр. 26).
Примечание
• Если приставка и телевизор также имеют
выход HDMI или разъемы компонентного
видео, их тоже можно подключить.
Подробнее см. раздел Подключение с
помощью HDMI на стр. 18 или
Подключение компонента без разъема
HDMI на стр. 19.
Подключение многоканальных
аналоговых выходов
Для воспроизведения стандартов BD/DVD
Audio и SACD используемый проигрыватель
DVD может иметь 5.1-канальные аналоговые
выходы. В этом случае многоканальные
аналоговые выходы можно подключить к
многоканальным аналоговым входам ресивера,
как показано ниже.
Примечание
• Многоканальный вход можно
использовать, только если выбран режим
MULTI IN (см. стр. 26).
• Можно назначить вход COMPONENT
VIDEO IN 1 или IN 2 устройства
многоканальному входу (Подробнее см.
раздел Меню назначения входов на стр. 35).
AUDIO
AUDIO
GITAL
COMPONENT VIDEO
BD/TV MULTI CH IN
BD/TV IN
ANTENNA
FM
UNBAL
75
Ω
AM
LOOP
FRONT
L
R
L
R
CENTER
SURROUND
COAXIAL
(CD)
IN
1
1
-
2
(BD/TV)
IN
1
(DVD/SAT)
IN
2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1
-
2
ASSIGNABLE
OUT
OUT
MONITOR
Y
P
B
P
R
IN
ZONE2 OUT
MONITOR OUT BD/TV IN
SUBWOOFER
PRE OUT
L
R
DVR/VCR
OUT
IN
DVR/VCR
VIDEO
L
R
OUT
IN
IN
CD-R/TAPE
CD
SUBWOOFER
IN
(BD/TV)
IN
1
(DVD/SAT)
IN
2
T
L
R
DVD/SAT IN
DVD/SAT IN
IN
2
DIGITAL AUDIO OUT
OPTICAL
R
L
ANALOG AUDIO OUT
VIDEO OUT
Приставка
Выберите один
AUDIO
AUDIO
DIGITAL
COMPONENT VIDEO
BD/TV IN
HDMI
ANTENNA
FM
UNBAL
75
Ω
AM
LOOP
FRONT
L
R
L
R
CENTER
SURROUND
COAXIAL
(CD)
IN
1
(BD/TV)
IN
1
1
-
2
(DVD/SAT)
IN
2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
OUT
Y
P
B
P
R
IN
ZONE2 OUT
MONITOR OUT
S
L
R
DVR/VCR
DVD/SAT
OUT
IN
DVR/VCR
L
R
OUT
BD/TV
IN
DVD/SAT
IN
OUT
IN
IN
IN
CD-R/TAPE
CD
SUBWOOFER
IN
BD/TV MULTI CH IN
L
R
CENTER
SURROUND
BD/TV IN
SUBWOOFER
FRONT
CENTER
OUTPUT
SUBWOOFER
OUTPUT
VIDEO
OUTPUT
SURROUND
OUTPUT
FRONT
OUTPUT
R
L
R
L
Проигрыватель дисков Blu-ray или DVD с
многоканальными аналоговыми выходами
