22
Ru

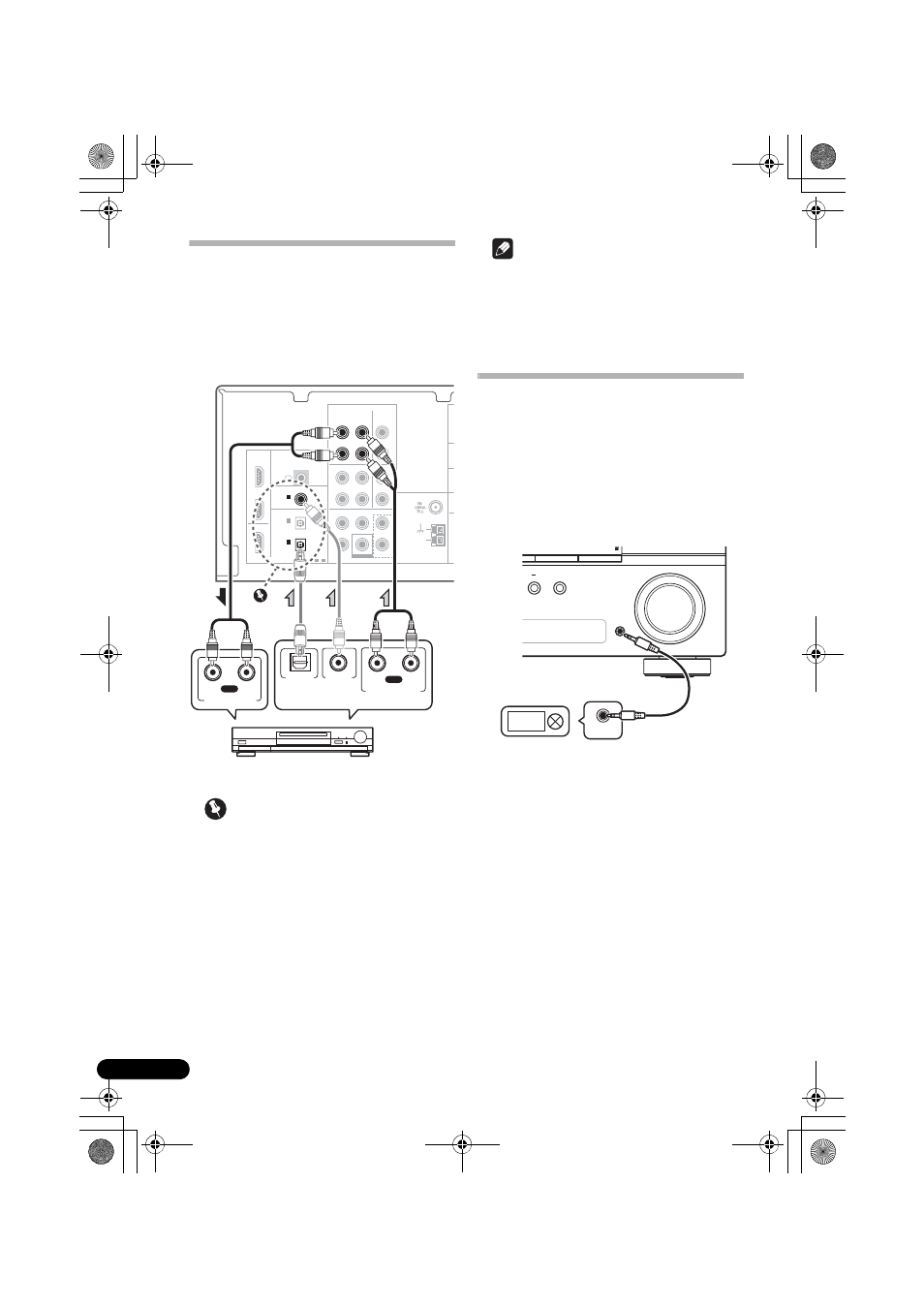

Подключение других
аудиокомпонентов
Количество и тип соединений зависит от типа
подключаемого компонента. Для подключения
проигрывателей CD-R, MD, DAT, кассетного
магнитофона или других аудиокомпонентов
выполняйте действия, описанные ниже.
Внимание
• Если подключение было выполнено с
помощью оптического или коаксиального
кабеля, вам нужно будет нажать кнопку
SIGNAL SEL
для выбора входного сигнала,
соответствующего аудиокомпонентам (см.
Выбор входного сигнала на стр. 26).
Примечание
• Учтите, что необходимо подключить
цифровые компоненты к гнездам
аналогового аудио, если требуется
выполнить запись с цифровых
компонентов (например, минидиска) на
аналоговые компоненты или наоборот.
Подключение к мини-гнезду
аудио на передней панели
Доступ к передним разъемам аудио
осуществляется с передней панели с помощью
кнопки INPUT SELECTOR или PORTABLE
на пульте дистанционного управления.
Используйте кабель с миниатюрным стерео
разъемом для подключения цифрового
аудиопроигрывателя и т.д.
AUDIO
DIGITAL C BD/TV MULTI CH IN
BD/TV IN
HDMI
ANTENNA
AM
LOOP
FRONT
L
R
L
R
CENTER SURROUND
COAXIAL
(CD)
IN 1
1 - 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
OUT IN
MO
DVR/VCR DVD/SAT
L
R
OUT
DVD/SAT
IN
BD/TV
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN
IN 1
(DVD/SAT)
IN 2
COAXIAL
(CD)
IN 1
DIGITAL
OPTICAL
L
R
AUDIO
OUT IN CD-R/TAPE
(BD/TV)
IN 1
PLAY R L
DIGITAL AUDIO OUT ANALOG AUDIO OUT
COAXIAL
REC R L
ANALOG AUDIO IN
OPTICAL
CD-R, MD, DAT, кассетный магнитофон, и т.д.
Выберите один
MASTER
VOLUME SPEAKERS ZONE ON/OFF
PORTABLE
ENTER PRESET +
AUDIO OUT
Цифровой аудиопроигрыватель и т.д.
