2
De

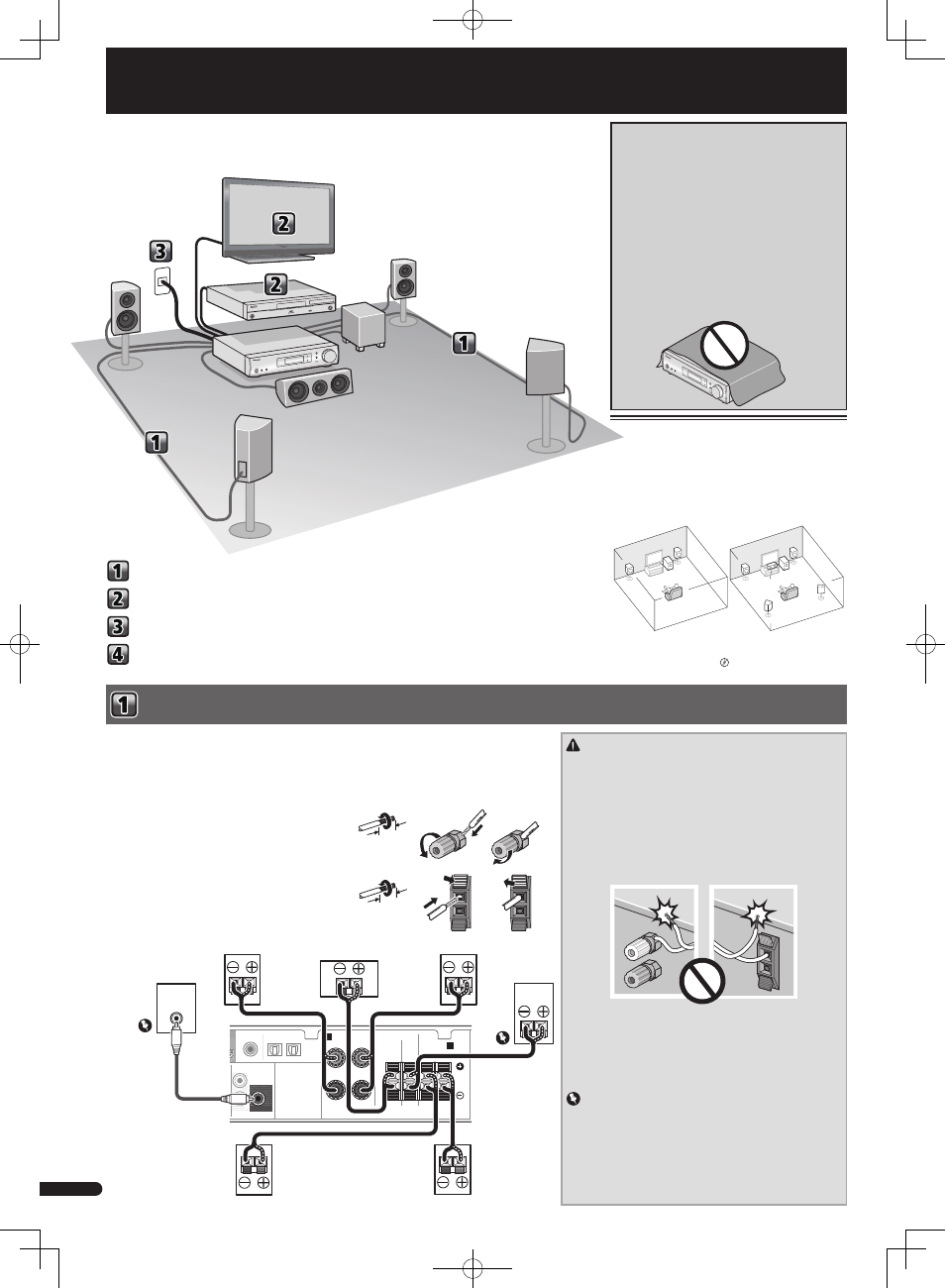

Anschluss der Lautsprecher
Anschluss der Lautsprecher
Anschließen eines Fernsehers und von Wiedergabe-Geräten
Anschluss des Receivers an das Stromnetz
Grundeinstellungen
ACHTUNG
• • An•den•Lautsprecherklemmen•dieses•Gerätes•liegt•eine•potentiell•
GEFÄHRLICHE •Spannung•an.•Zur•Vermeidung•von•Stromschlaggefahr•
ist•unbedingt•darauf•zu•achten,•den•Netzstecker•beim•Anschließen•und•
Abtrennen•der•Lautsprecherkabel•von•der•Netzsteckdose•zu•trennen,•
bevor•irgendwelche•nicht•isolierten•Teile•berührt•werden.
• • Stellen•Sie•sicher,•dass•der•blanke•Lautsprecherdraht•verdrillt•und•
vollständig•in•den•Lautsprecher-Anschluss•eingeschoben•ist.•Wenn•
einer•der•blanken•Lautsprecherdrähte•die•Rückseite•berührt,•kann•es•als•
Sicherheitsmaßnahme•zum•Ausschalten•der•Stromversorgung•kommen.
• • Ein•blankes•Lautsprecherkabel•darf•auf•keinen•Fall•in•Kontakt•mit•dem•
Receiver-Gehäuse•kommen.
• – Wenn•der•Draht•eines•Lautsprecherkabels•in•Kontakt•mit•einem•
Metallteil•des•Receiver-•Gehäuses•kommt,•kann•er•den•betreffenden•
Lautsprecher•beschädigen•oder•kann•die•Entstehung•von•Rauch•oder•
Feuer•bewirken.•
Führen•Sie•die•Lautsprecherkabel•sicher•in•die•Anschlüsse•ein•
und•überprüfen•Sie,•dass•die•betreffenden•Kabel•nicht•leicht•
herausgezogen•werden•können.
Wichtig
• • SPEAKERS-SUBWOOFER-Anschlüsse•sind•Anschlussklemmen•für•den•
passiven•Subwoofer•S-SLW500•von•Pioneer.•Achten•Sie•bei•Verwendung•
eines•anderen•Subwoofer-Modells•unbedingt•darauf,•ein•Modell•mit•
eingebautem•Verstärker•zu•verwenden•und•dieses•an•den•PREOUT-
SUBWOOFER-•Anschluss•anzuschließen.•
• • Bitte•schließen•Sie•entweder•einen•passiven•oder•einen•aktiven•
Lautsprecher•an.•Wenn•Sie•beide•typen•anschließen,•ist•es•unmöglich,•
die•richtigen•Klangeffekte•zu•erzielen.
SPEAKERS
AUDIO SURR BACK/
FRONT HEIGHT
PRE OUT
OPTICAL
SUBWOOFER R
L
(Single)
COAXIAL
CD IN TV IN DIGITAL AUX IN
FRONT
R L
A
CENTER
SUB
WOOFER SURROUND /
R L
B
LINE LEVEL
INPUT
Vorn•rechts Center
Vorn•links
Subwoofer
S-SLW500
Leistungs-
Subwoofer
Surround•
rechts
Surround•
links
Es•ist•darauf•zu•achten,•den•Lautsprecher•rechts•an•den•rechten•Anschluss•(R)•und•den•Lautsprecher•
links•an•den•linken•Anschluss•(L)•anzuschließen.•Stellen•Sie•außerdem•sicher,•dass•die•positiven•und•
negativen•(+/–)•Anschlüsse•am•Receiver•denen•an•den•Lautsprechern•entsprechen.
Sie•können•Lautsprecher•mit•einer•normalen•Impedanz•zwischen•4• W•und•16•W•verwenden.
Blanke Kabelanschlüsse
Front-Lautsprecheranschlüsse:
1
Verdrillen Sie die hervorstehenden
Drahtstränge miteinander.
2
Lösen Sie den Anschluss und setzen Sie den
hervorstehenden Draht ein.
3
Ziehen Sie den Anschluss wieder an.
Andere Lautsprecher-Anschlüsse:
1
Verdrillen Sie die hervorstehenden
Drahtstränge miteinander.
2
Öffnen Sie die Klemmen und schieben Sie
den hervorstehenden Draht ein.
3
Lassen Sie die Klemmen los.
Aufstellung der Lautsprecher
Der•Receiver•funktioniert•auch•bei•Verwendung•von•nur•
zwei•Stereolautsprechern•(die•Front-Lautsprecher•in•der•
Abbildung),•aber•wir•empfehlen•Ihnen•die•Verwendung•von•
mindestens•drei•Lautsprechern,•wobei•ein•vollständiges•
Setup•immer•noch•den•besten•Raumklang•liefert.•
Stellen•Sie•Ihre•Lautsprecher•wie•unten•dargestellt•auf,•um•
den•bestmöglichen•Surroundklang•zu•erzielen.
2.1-Kanal-Surround-System: 5.1-Kanal-Surround-System:
R
L
SW •
R
SL
L
SW
C
SR
• • Zusätzlich•können•auch•die•hinteren•Surround-•Lautsprecher,•
die•Front-•Höhenlautsprecher•oder•Lautsprecher•B•
angeschlossen•werden.• l „Die Surround-Back-Lautsprecher
oder die Front- Höhenlautsprecher anschließen“
1 2 3
1 2 3
Ablauf der Einstellungen auf dem Receiver
VORSICHTSHINWEIS ZUR BELÜFTUNG
Bei der Aufstellung dieses Gerätes muss für einen
ausreichenden Freiraum gesorgt werden, um eine
einwandfreie Wärmeabfuhr zu gewährleisten
(mindestens 10 cm oberhalb des Gerätes, 5 cm hinter
dem Gerät und jeweils 5 cm an der Seite des Gerätes).
WARNUNG
Im Gerätegehäuse sind Ventilationsschlitze und andere
Öffnungen vorgesehen, die dazu dienen, eine
Überhitzung des Gerätes zu verhindern und einen
zuverlässigen Betrieb zu gewährleisten. Um
Brandgefahr auszuschließen, dürfen diese Öffnungen
auf keinen Fall blockiert oder mit Gegenständen (z.B.
Zeitungen, Tischdecken und Gardinen) abgedeckt
werden, und das Gerät darf beim Betrieb nicht auf
einem dicken Teppich oder Bett aufgestellt sein.
D3-4-2-1-7b*_A1_De
Führen Sie unbedingt
alle Anschlüsse durch,
bevor Sie das Gerät an
eine Netzstromquelle
anschließen.
Dieses•Gerät•ist•ein•kompletter•AV-Receiver•mit•
einer•Vielfalt•von•Funktionen•und•Anschlüssen.•Die•
Bedienung•ist•leicht,•nachdem•alle•Verbindungen•und•
Einstellungen•wie•folgt•vorgenommen•sind.
L
Vorn•links
SW
Subwoofer
C
Center
TV
Dieser Receiver
Blu-ray-Disc-Player R
Vorn•rechts
SL
Surround•links
SR
Surround•rechts
10•mm
10•mm
Deutsch
