2
Ru

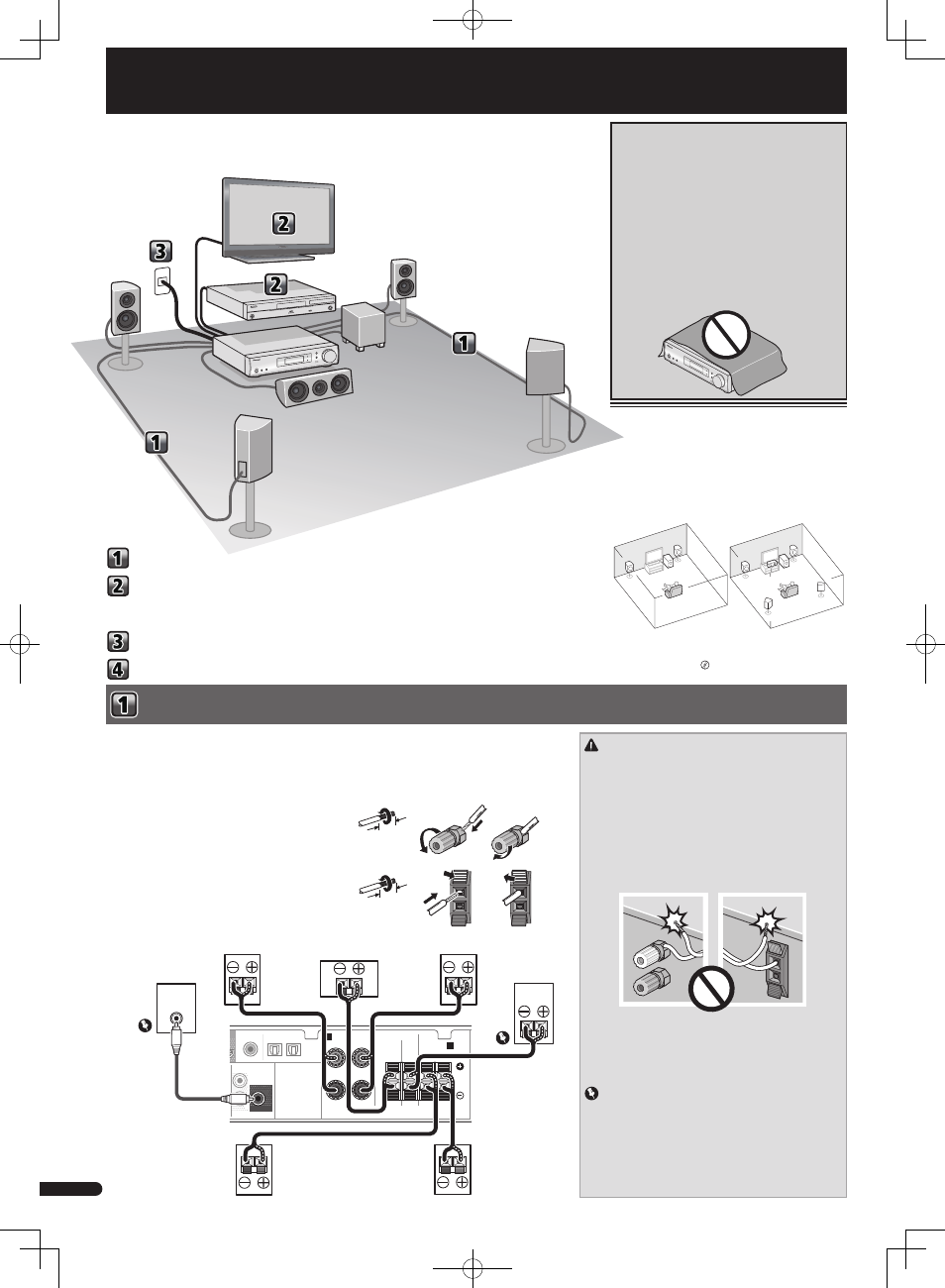

Подключение громкоговорителей
Подключение громкоговорителей
Подключение телевизора и компонентов
воспроизведения
Подключение ресивера к электророзетке
Основная настройка
ОСТОРОЖНО
•• На•контактах•громкоговорителей•имеется•ОПАСНОЕ
•• ДЛЯ ЖИЗНИ•напряжение.•Во•избежание•опасности•поражения•
электрическим•током•при•подключении•или•отключении•кабелей•
громкоговорителей•отсоединяйте•кабель•питания,•прежде•чем•
прикасаться•к•любым•неизолированным•деталям.
•• Оголенные•концы•провода•громкоговорителя•должны•быть•
обязательно•скручены•и•вставлены•в•контакт•громкоговорителя•
до•конца.•Если•любой•из•неизолированных•проводов•
громкоговорителя•коснется•задней•панели,•это•может•вызвать•
отключение•питания•в•целях•безопасности.
•• Не•допускайте•контакта•сердечника•кабеля•громкоговорителя•с•
корпусом•ресивера.
• – Если•произойдет•контакт•оголенного•кабеля•громкоговорителя•
с•любой•металлической•частью•корпуса•ресивера,•это•может•
повредить•громкоговоритель•и•стать•причиной•задымления•и•
возгорания.•
Надежно•вставьте•кабели•громкоговорителей•в•зажимы•и•
убедитесь,•что•кабель•не•выпадает•из•зажима.
Внимание
•• Терминалы•SPEAKERS•SUBWOOFER•-•это•терминалы•для•
подключения•пассивного•сабвуфера•S-SLW500•Pioneer.•При•
использовании•другой•модели•сабвуфера•убедитесь,•что•
используется•модель•со•встроенным•усилителем•и•подключается•
к•терминалу•PREOUT•SUBWOOFER.
•• Подключить•или•пассивные•или•активные•сабвуферы,•так•как•
подключение•сразу•обоих•делает•невозможным•достижение•
нужного•звукового•эффекта.
SPEAKERS
AUDIO SURR BACK/
FRONT HEIGHT
PRE OUT
OPTICAL
SUBWOOFER R
L
(Single)
COAXIAL
CD IN TV IN DIGITAL AUX IN
FRONT
R L
A
CENTER
SUB
WOOFER SURROUND /
R L
B
LINE LEVEL
INPUT
Передний•правый
Центральный
Передний•левый
Низкочастотный•
громкоговоритель
S-SLW500
Активный•
сабвуфер
Правый•
объемного•
звучания
Левый•
объемного•
звучания
Убедитесь,•что•правый•громкоговоритель•подключен•к•правому•(R)•разъему,•а•левый•громкоговоритель•
–•к•левому•(L)•разъему.•Также•убедитесь,•что•положительный•и•отрицательный•(+/–)•разъемы•ресивера•
совпадают•с•соответствующими•разъемами•громкоговорителей.
Можно•использовать•громкоговорители•с•нормальным•импедансом•мощностью•от•4•W•до•16•W.
Подключение проводов
Зажимы передних громкоговорителей:
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта и вставьте
оголенный провод.
3
Зажмите контакт.
Другие терминалы громкоговорителей:
1
Скрутите оголенные жилы провода.
2
Откройте защитные выступы и вставьте
оголенный провод.
3
Отпустите защитные выступы.
Размещение громкоговорителей
Ресивер•может•работать•с•двумя•стерео•
громкоговорителями•(передние•громкоговорители•на•
рисунке),•тем•не•менее,•рекомендуется•использовать•
по•крайней•мере•три,•а•полный•комплект•обеспечивает•
наилучшее•объемное•звучание.•
Для•получения•наилучшего•качества•объемного•звучания•
установите•громкоговорители,•как•показано•ниже.
Акустическая система 2.1: Акустическая система 5.1:
R
L
SW •
R
SL
L
SW
C
SR
•• В•дополнение,•можно•также•подключить•громкоговорители•
объемного•звучания,•передние•верхние•громкоговорители•или•
громкоговорители•B.l «Подключение задних громкоговорителей
объемного звучания или передних верхних громкоговорителей»
1 2 3
1 2 3
Порядок выполнения настроек на ресивере
ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ
При установке устройства обеспечьте достаточное
пространство для вентиляции во избежание
повышения температуры внутри устройства (не
менее 10 см сверху, 5 см сзади и по 5 см слева и
справа).
ПРЕДУПРЕЖДЕНИЕ
В корпусе устройства имеются щели и отверстия
для вентиляции, обеспечивающие надежную
работу изделия и защищающие его от перегрева.
Во избежание пожара эти отверстия ни в коем
случае не следует закрывать или заслонять
другими предметами (газетами, скатертями и
шторами) или устанавливать оборудование на
толстом ковре или постели.
D3-4-2-1-7b*_A1_Ru
Подключайте
устройство к сети
переменного тока только
после завершения всех
соединений.
Аппарат•является•полноценным•аудио-видео•ресивером,•
оборудованным•множеством•функций•и•терминалов.•Он•
может•без•проблем•использоваться•после•выполнения•
процедуры•подключений•и•настроек,•описанных•ниже.
L
Передний•
левый
SW
Низкочастотный•
громкоговоритель
C
Центральный
Телевизор
Данный ресивер
Проигрыватель
Blu-ray Disc R
Передний•
правый
SL
Левый•объемного•
звучания
SR
Правый•объемного•
звучания
Русский
10• мм
10• мм
