2
It

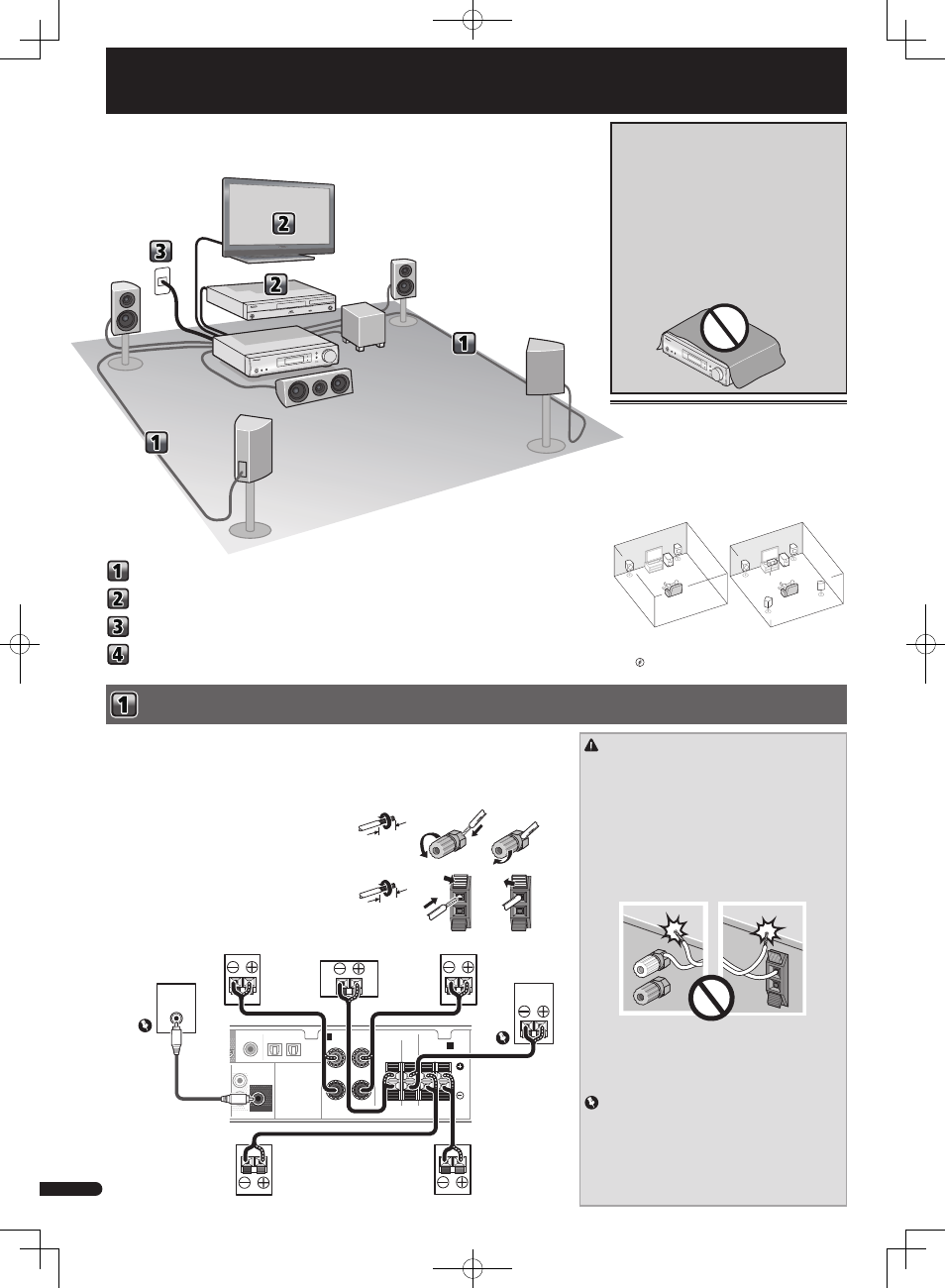

Collegamento degli altoparlanti
Collegamento degli altoparlanti
Connettere una TV e componenti playback
Collegamento del ricevitore
Impostazioni di base
ATTENZIONE
• • I•terminali•degli•altoparlanti•sono•sotto•tensione,•la•
stessa•PERICOLOSA•tensione•della•corrente•di•rete.•Per•
prevenire•rischi•di•folgorazioni•nel•corso•delle•operazioni•
di•collegamento•o•di•distacco•dei•cavi•degli•altoparlanti,•
staccare•il•cavo•di•alimentazione•principale•prima•di•toccare•
qualsiasi•parte•non•isolata.
• • Assicurarsi•che•il•filo•nudo•dell’altoparlante•sia•attorcigliato•
e•inserito•completamente•nel•terminale•dell’altoparlante.•
Se•la•parte•scoperta•di•un•cavo•dovesse•entrare•in•contatto•
con•il•pannello•posteriore,•può•prodursi•un’interruzione•di•
corrente•per•l’attivazione•dell’interruttore•differenziale.
• • Evitate•il•contatto•tra•la•parte•centrale•del•cavo•
dell’altoparlante•e•il•corpo•del•ricevitore.
• – Se•la•parte•centrale•del•cavo•dell’altoparlante•entra•in•
contatto•con•qualsiasi•parte•metallica•del•corpo•del•
ricevitore•potrebbe•danneggiare•gli•altoparlanti•e•causare•
fumo•o•incendiarsi.•
Inserite•i•cavi•dell’altoparlante•in•modo•sicuro•nei•terminali•
e•controllate•che•il•cavo•non•possa•fuoriuscire•facilmente.
Importante
• • I•terminali•degli•SPEAKERS•SUBWOOFER•sono•i•terminali•
di•connessione•subwoofer•passivi•S-SLW500•di•Pioneer.•Se•
usate•un•altro•modello•di•subwoofer,•accertatevi•di•usare•
un•modello•che•comprenda•un•amplificatore•incorporato•e•
connettetelo•al•terminale•PREOUT•SUBWOOFER.•
• • Si•prega•di•connettere•subwoofer•passivi•o•amplificati,•
poiché•se•sono•entrambi•connessi•sarà•impossibile•ottenere•
il•giusto•effetto•sonoro.
SPEAKERS
AUDIO SURR BACK/
FRONT HEIGHT
PRE OUT
OPTICAL
SUBWOOFER R
L
(Single)
COAXIAL
CD IN TV IN DIGITAL AUX IN
FRONT
R L
A
CENTER
SUB
WOOFER SURROUND /
R L
B
LINE LEVEL
INPUT
Destro•anteriore
Centro
Sinistro•anteriore
Subwoofer
S-SLW500
Subwoofer•
alimentato
Destro•
surround
Sinistro•
surround
Assicuratevi•di•connettere•l’altoparlante•a•destra•al•terminale•destro•(R)•e•quello•a•sinistra•al•terminale•
sinistro•(L).•Inoltre,•assicurarsi•che•i•terminali•positivo•e•negativo•(+/–)•del•ricevitore•corrispondano•a•
quelli•degli•altoparlanti.
È•possibile•utilizzare•altoparlanti•con•una•normale•impedenza•compresa•tra•4•
W•e•16•W.
Collegamenti a fili nudi
Terminali degli altoparlanti anteriori:
1
Attorcigliare i trefoli esposti.
2
Allentare il terminale e inserire il filo esposto.
3
Serrare il terminale.
Altri terminali per gli altoparlanti:
1
Attorcigliare i trefoli esposti.
2
Premere le linguette per aprirle e inserire la
parte scoperta del cavo.
3
Rilasciare le linguette.
Posizionamento degli altoparlanti
Il•ricevitore•funziona•anche•con•due•soli•altoparlanti•
stereo•(gli•altoparlanti•anteriori•dello•schema);•si•
consiglia•tuttavia•di•utilizzare•almeno•tre•altoparlanti.•
Una•configurazione•completa•risulta•ottimale•per•il•
suono•surround.•
Per•ottenere•il•miglior•suono•surround•possibile,•
installare•gli•altoparlanti•come•segue.
Sistema surround a 2.1 canali: Sistema surround a 5.1 canali:
R
L
SW •
R
SL
L
SW
C
SR
• • Inoltre,•è•possibile•connettere•gli•altoparlanti•
surround•posteriori,•quelli•alti•e•gli•altoparlanti•B.•
l “Connettete l’altoparlante surround o posteriore
o l’alto anteriore”
1 2 3
1 2 3
Flusso delle impostazioni del ricevitore
AVVERTENZA PER LA VENTILAZIONE
Installare l’apparecchio avendo cura di lasciare un
certo spazio all’intorno dello stesso per consentire una
adeguata circolazione dell’aria e migliorare la
dispersione del calore (almeno 10 cm sulla parte
superiore, 5 cm sul retro, e 5 cm su ciascuno dei lati).
ATTENZIONE
L’apparecchio è dotato di un certo numero di fessure e
di aperture per la ventilazione, allo scopo di garantirne
un funzionamento affidabile, e per proteggerlo dal
surriscaldamento. Per prevenire possibili pericoli di
incendi le aperture non devono mai venire bloccate o
coperte con oggetti vari (quali giornali, tovaglie, tende o
tendaggi, ecc.), e l’apparecchio non deve essere
utilizzato appoggiandolo su tappeti spessi o sul letto.
D3-4-2-1-7b*_A1_It
Completate tutti
i collegamenti
prima di collegare
quest’unità alla presa
d’alimentazione CA.
Questa•unità•è•un•potente•ricevitore•AV•dotato•di•molte•
funzioni•e•molti•terminali.•Può•venire•usato•senza•
difficoltà•dopo•aver•eseguito•la•procedura•seguente•per•
fare•i•collegamenti•e•le•impostazioni.
L
Sinistro•
anteriore
SW
Subwoofer
C
Centro
TV
Questo ricevitore
Lettore Blu-ray Disc
R
Destro•
anteriore
SL
Sinistro•surround
SR
Destro•surround
Italiano
10•mm
10•mm
