3
Nl

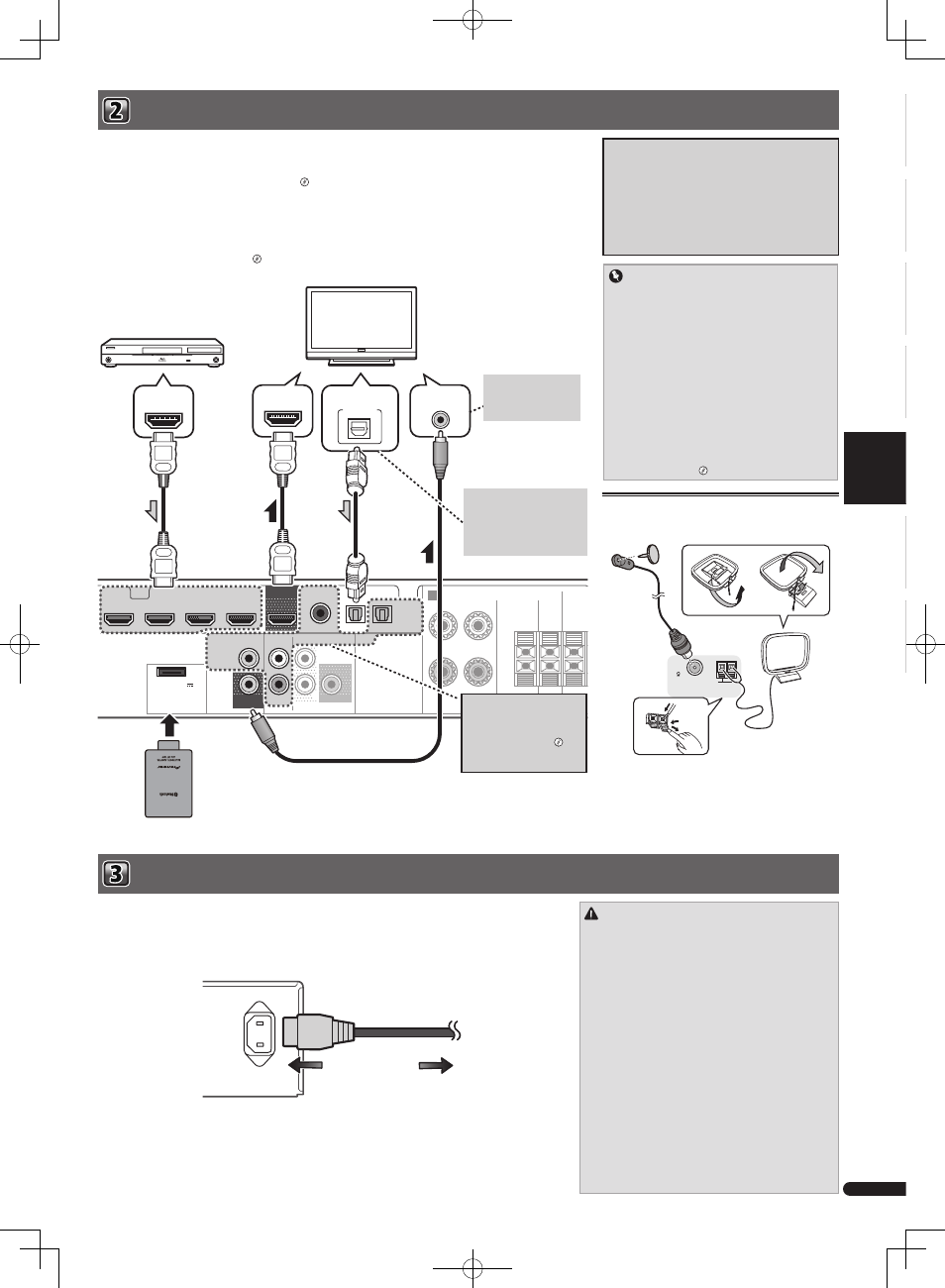

Aansluiting van uw TV en weergave-apparatuur
De receiver aansluiten op het stopcontact
Belangrijk
• • Als•de•receiver•via•een•HDMI-kabel•op•de•TV•is•
aangesloten,•wordt•de•On-screendisplay•(OSD)•
niet•weergegeven.•Zorg•ervoor•dat•een•standaard•
RCA•analoge•videokabel•voor•de•aansluiting•
wordt•gebruikt.•Schakel•in•dat•geval•de•TV-ingang•
over•naar•analoog•om•het•OSD-scherm•(voor•de•
set-up•etc.)•op•de•TV•te•zien.
• • Wanneer•de•Control•met•HDMI-functie•op•ON•
staat•en•de•receiver•met•een•HDMI-kabel•op•een•
compatible•TV•is•aangesloten,•en•u•wijzigt•de•
ingang•van•de•TV•naar•composiet,•dan•wordt•de•
ingang•van•de•receiver•mogelijk•automatisch•
gewijzigd•naar•TV.•Als•dit•zich•voordoet,•schakel•
dan•de•ingang•van•de•receiver•terug•naar•de•
originele•ingang,•of•zet•de•Control•met•HDMI-
functie•op•OFF.•
l •“HDMI Setup”
Als•u•een•apparaat•hebt•dat•is•uitgerust•met•HDMI•of•DVI•(met•HDCP)•(zoals•een•Blu-ray•Disc-speler•enz.),•kunt•u•
dit•aansluiten•op•de•receiver•met•een•algemeen•verkrijgbare•HDMI-kabel.
Indien•de•TV-•en•weergavecomponenten•de•Control•met•HDMI-functie•ondersteunen,•dan•kunnen•de•handige•
Control•met•HDMI-functies•worden•gebruikt.•
l •“Control met HDMI-functie”
• • De•volgende•aansluiting/instelling•is•vereist•om•naar•geluid•van•de•TV•via•deze•receiver•te•luisteren.
• – Als•de•TV•de•HDMI•Audio•Return•Channel-functie•niet•ondersteunt,•sluit•dan•de•receiver•en•de•TV•met•
audiokabels•aan•(zoals•getoond).
• – Als•de•TV•de•HDMI•Audio•Return•Channel-functie•ondersteunt,•dan•wordt•het•geluid•van•de•TV•via•het•HDMI-
aansluitpunt•op•de•receiver•weergegeven,•zodat•aansluiting•van•een•audiokabel•niet•nodig•is.•Zet•in•dat•geval•
ARC•bij•HDMI•Setup•op•ON.•
l •“HDMI Setup”
Informatie over aansluitingen voor de
video-uitgangen
Deze•receiver•is•niet•voorzien•van•een•videoconverter.•
Als•u•HDMI-kabels•gebruikt•voor•aansluiting•op•het•
ingangsapparaat,•dienen•dezelfde•kabels•te•worden•
gebruikt•voor•aansluiting•op•de•TV.
De•invoer•van•signalen•van•de•analoge•(composite)•
video-ingangen•van•dit•apparaat•worden•niet•
uitgevoerd•via•de•HDMI•OUT.
HDMI
SPEAKERS
AUDIO VIDEO SURR BACK/
FRONT HEIGHT
PRE OUT
ASSIGNABLE
OPTICAL
SUBWOOFER R
L
(Single)
OUT
MONITOR
OUT
ANALOG
AUX
IN
( ANALOG
AUX )
IN
COAXIAL
CD IN
STB IN GAME IN BD/BDR IN DVD/DVR IN
TV IN DIGITAL AUX IN
FRONT
R L
A
ADAPTER PORT
( OUTPUT 5 V
0.1 A MAX )
CENTER
SUB
WOOFER SURROU
R
VIDEO IN HDMI IN HDMI OUT DIGITAL AUDIO OUT
OPTICAL
HDMI/DVI-compatible•componenten
(Blu-ray•Disc-apparaat,enz.)
HDMI/DVI-compatible•TV
Deze•aansluiting•is•
nodig•om•de•OSD•van•
het•apparaat•op•de•TV•te•
kunnen•zien.
Als•de•TV•de•HDMI•Audio•
Return•Channel-functie•niet•
ondersteunt,•dan•moet•deze•
aansluiting•worden•uitgevoerd•
om•naar•TV-geluid•via•de•recei-
ver•te•luisteren.
Als•het•apparaat•dat•u•wilt•
aansluiten•geen•HDMI-
uitgangaansluitpunt•heeft,•kan•
het•via•deze•aansluitpunten•
worden•aangesloten.•
l •“Een
apparaat zonder HDMI-ingang
aansluiten”
LET OP
• • Pak•het•netsnoer•alleen•bij•het•stekkerdeel•beet.•Trek•
de•stekker•niet•uit•door•aan•het•snoer•te•rukken•en•raak•
het•netsnoer•nooit•met•natte•handen•aan;•dit•kan•een•
kortsluiting•of•elektrische•schok•tot•gevolg•hebben.•
Plaats•het•apparaat,•een•meubelstuk•of•enig•ander•
voorwerp•niet•op•het•netsnoer•en•knel•het•netsnoer•
op•geen•enkele•manier•af.•Maak•nooit•een•knoop•in•
het•netsnoer•of•knoop•deze•samen•met•andere•kabels.•
Leid•de•netsnoeren•zodanig•dat•de•kans•klein•is•dat•
er•iemand•op•trapt.•Een•beschadigd•netsnoer•kan•
brand•of•een•elektrische•schok•veroorzaken.•Controleer•
regelmatig•de•staat•van•het•netsnoer.•Wanneer•u•
beschadigingen•aantreft,•vraagt•u•uw•dichtstbijzijnde•
Pioneer-erkende,•onafhankelijke•servicecentrum•om•het•
netsnoer•te•vervangen.
• • Gebruik•uitsluitend•het•netsnoer•dat•bij•dit•apparaat•is•
meegeleverd.
• • Gebruik•het•netsnoer•uitsluitend•voor•het•doel•dat•
hieronder•staat•beschreven.
• • Wanneer•de•receiver•niet•geregeld•wordt•gebruikt,•bijv.•
tijdens•vakanties,•moet•hij•losgekoppeld•zijn•door•de•
stekker•van•het•netsnoer•uit•het•stopcontact•te•trekken.
Antennes aansluiten
Sluit•de•FM-draadantenne•en•de•AM-lusantenne•aan•
zoals•hieronder•aangegeven.
ANTENNA
FM
UNBAL
75
AM LOOP
Sluit•de•receiver•pas•aan,•nadat•u•al•uw•componenten•op•deze•receiver•hebt•aangesloten,•waaronder•de•
luidsprekers.
1
Steek het meegeleverde netsnoer in de AC IN-aansluiting aan de achterzijde van de receiver.
2
Steek de stekker van het netsnoer in het stopcontact.
AC IN
Naar•het•stopcontact
Bluetooth®•ADAPTER
AS-BT100•of•AS-BT200•
(los•verkrijgbaar)
Zie•de•Handleiding•op•de•CD-ROM•voor•aanwijzingen•over•
de•aansluiting•en•set-up•van•de•Bluetooth•ADAPTER•en•
over•het•afspelen•van•muziek.
Het•merk•Bluetooth®•en•de•logo’s•daarvan•zijn•
gedeponeerde•handelsmerken•van•Bluetooth•SIG,•
Inc.•PIONEER•CORPORATION•gebruikt•deze•onder•
licentie•Andere•handelsmerken•en•handelsnamen•zijn•
eigendom•van•de•respectieve•eigenaren.
