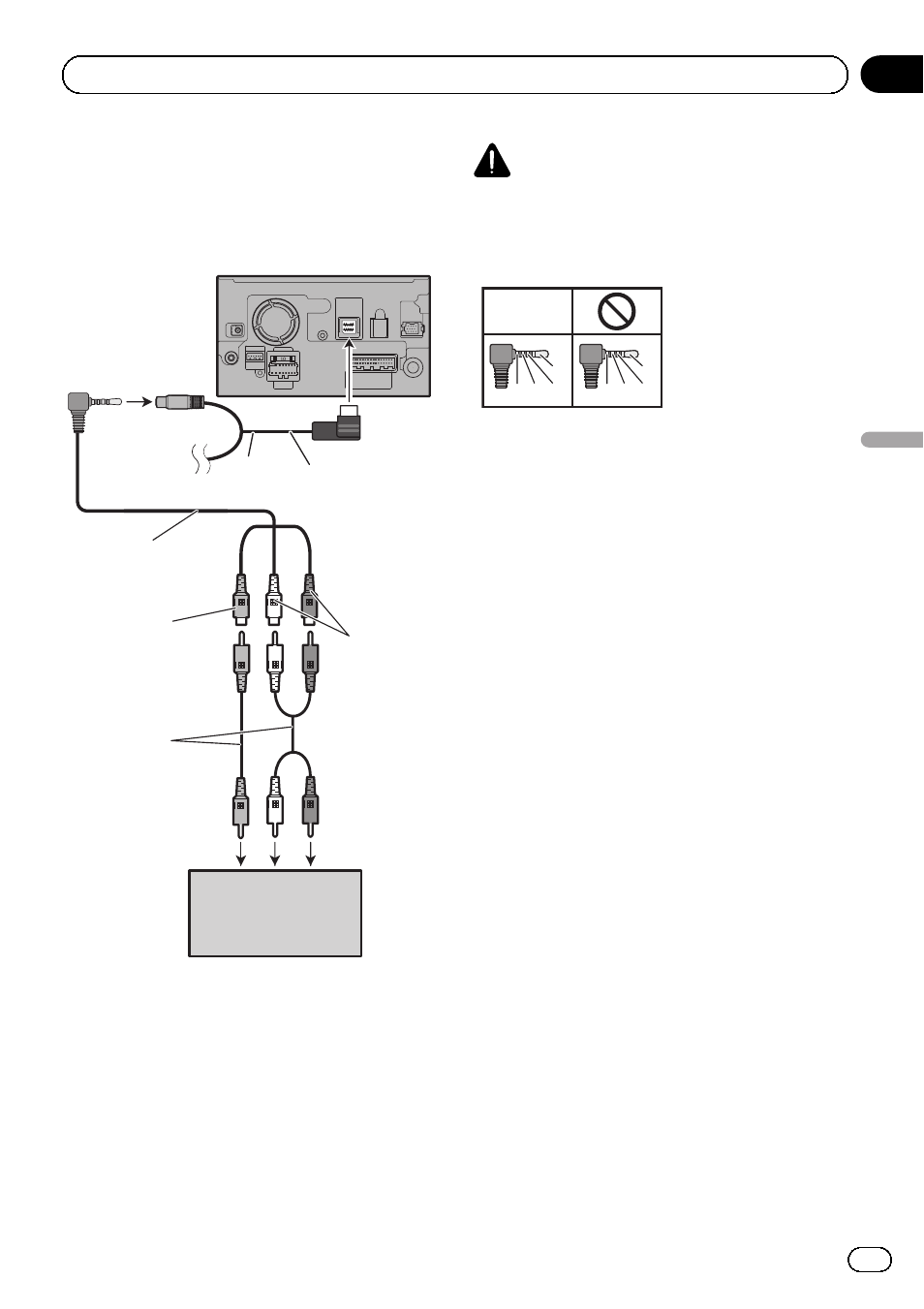

Bei Anschluss der externen
Videokomponente
Gebrauch von
“AV1- Eingang” (AV1)
2 m
Die Navigationseinheit
CD-RM10
(getrennt erhältlich)
Gelb
Cinch-Kabel
(getrennt erhältlich)
An Videoausgang An
Audio-Ausgänge
Externe
Videokomponente
(getrennt erhältlich)
Rot, weiß
Steckverbinder
zwischen USB und
Mini-Buchse
! Für den Anschluss der externen Videokom-
ponente muss
“AV1- Eingang” in “AV-Sy-
stemeinstellungen
” auf “Video” gestellt
werden. (Einzelheiten siehe Bedienungsan-
leitung.)
VORSICHT
Verwenden Sie ein CD-RM10 (separat erhältlich)
zur Verkabelung. Bei anderen Kabeln können un-
terschiedliche Belegungen zu Bild- und Tonstö-
rungen führen.
OK
G V R
L
G R V
L
L : Audio links (Weiß)
R : Audio rechts (Rot)
V : Video (Gelb)
G : Masse
