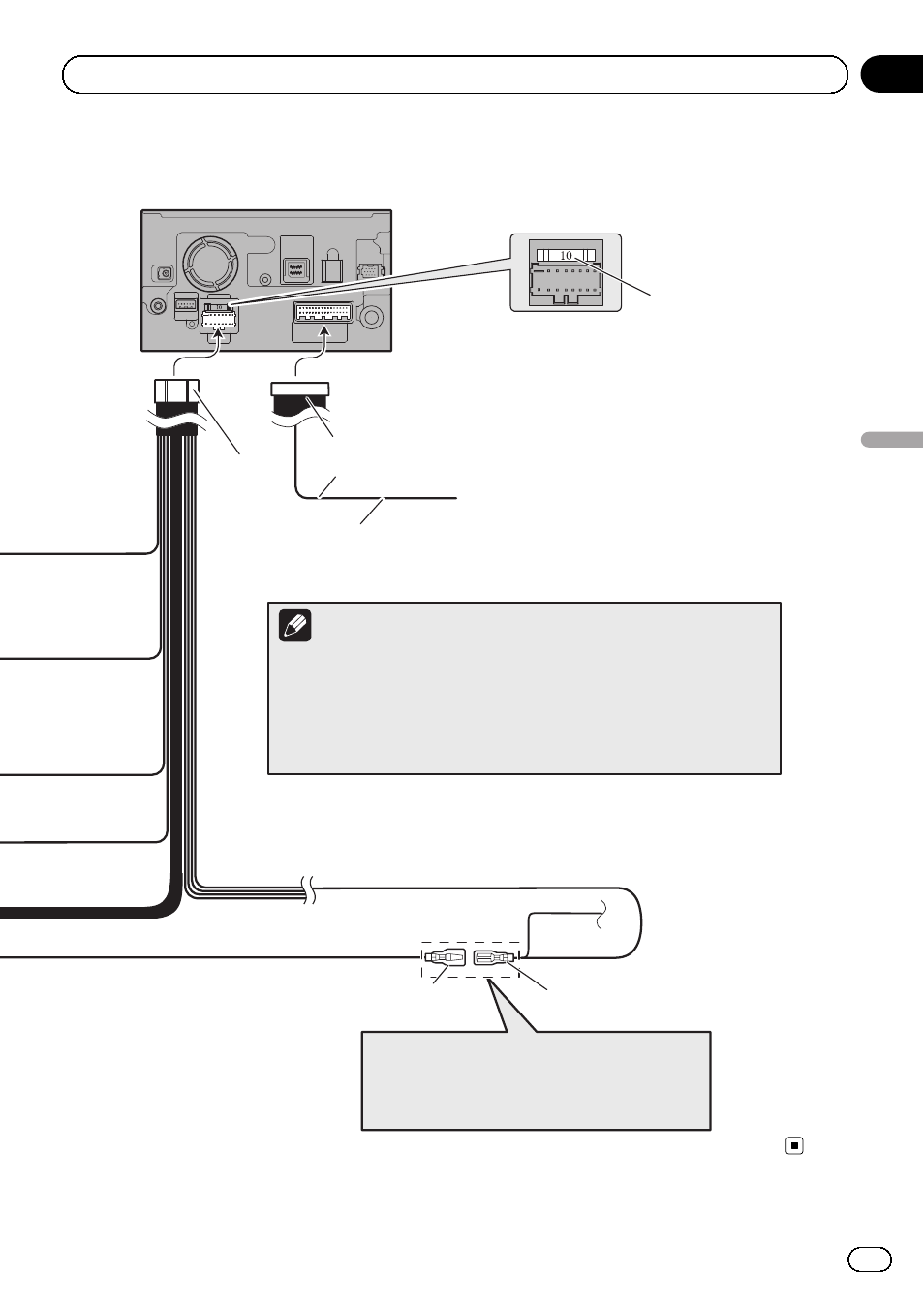

Die Navigationseinheit
Blau/Weiß (*6)
Blau/Weiß (*7)
Zum Anschluss des Relais für die
Autoantenne (max. 300 mA 12 V DC).
Je nach Fahrzeugart kann die Position des
ISO-Steckers variieren. Verbinden Sie *6 und *7,
wenn Pin 5 für die Autoantenne ist. Verbinden Sie
bei anderen Fahrzeugtypen nie *6 und *7.
Gelb/Schwarz
Wenn Sie Geräte mit Stummschaltfunktion verwenden, schließen Sie diese
Geräte an die Audio Mute-Leitung an. Wenn nicht, nehmen Sie keine Anschlüsse
an die Audio Mute-Leitung vor.
Netzkabel
Die Audioquelle wird stummgeschaltet oder leiser gestellt, während die
folgenden Töne des Navigationssystems nicht stummgeschaltet oder
leiser gestellt werden. Einzelheiten siehe Bedienungsanleitung.
— Sprachausgabe des Navigationssystems
— eingehender Rufton und eingehende Sprachnachrichten des Handys,
das über Bluetooth-Technologie an das Navigationssystem
angeschlossen ist
15 cm
Hinweis
Cinch-Anschluss
Sicherung (10 A)
