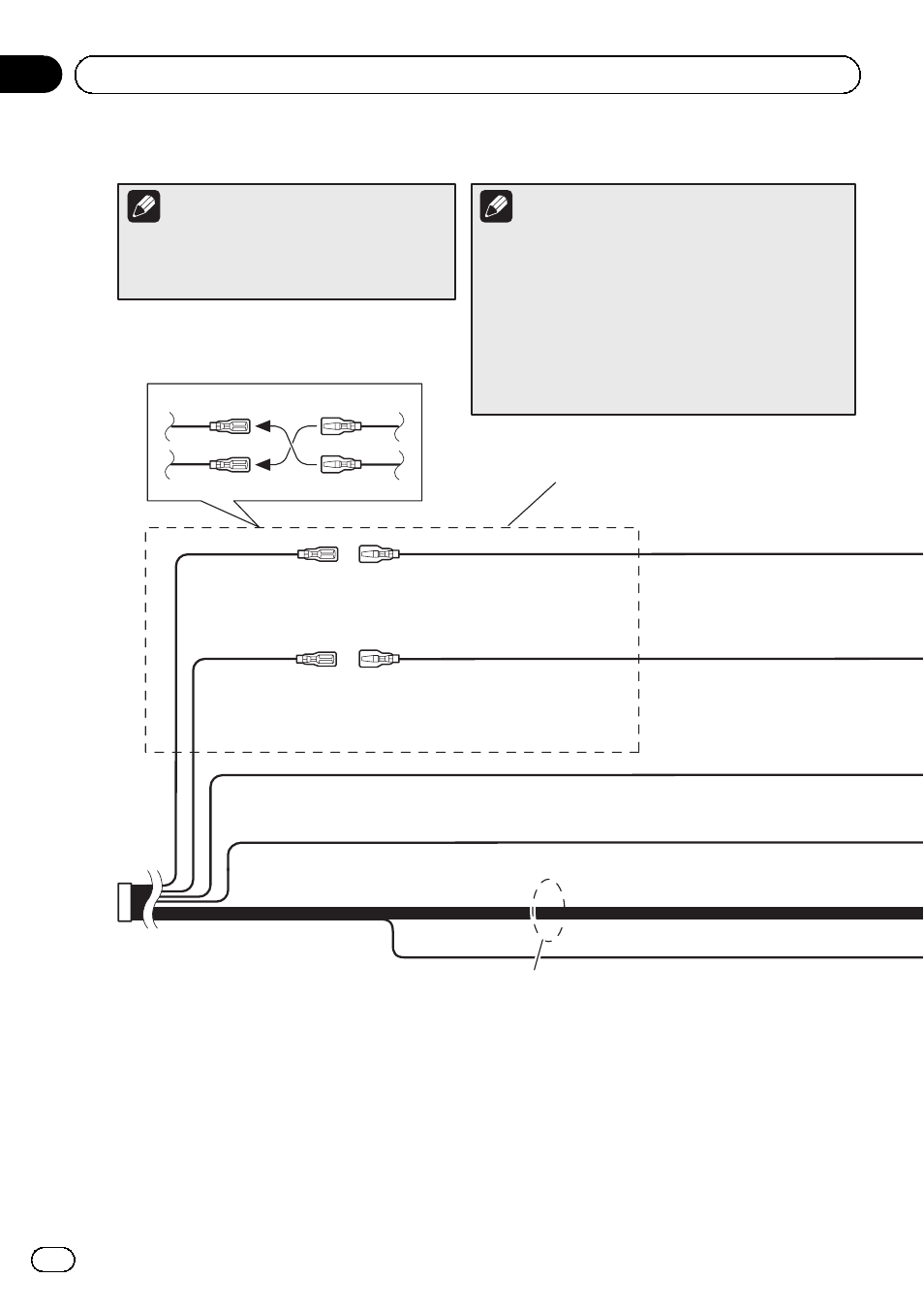

Conexión del cable de alimentación (1)
*1
*3
*2
*4
Amarillo (*2)
Reserva
(o accesorio)
Rojo (*4)
Accesorio
(o reserva)
Amarillo (*1)
Al terminal, siempre dispone de
alimentación independientemente de la
posición del interruptor de encendido.
Rojo (*3)
Al terminal eléctrico que controla el
interruptor de encendido (12 V CC)
ON/OFF.
Anaranjado/blanco
Al terminal del interruptor de iluminación.
Negro (tierra)
A la carrocería (metálica)
del vehículo.
Nota Notas
Según cual sea el tipo de vehículo, la función
de *2 y *4 puede variar. En tal caso, asegúrese
de conectar *1 a *4 y *3 a *2. · Al conectar a este sistema de navegación un
subwoofer (*5) en lugar de un altavoz trasero,
cambie el ajuste de salida trasera en Ajustes
iniciales. (Consulte el Manual de operación.) La
salida del altavoz de graves de este sistema de
navegación es monoaural.
· Al utilizar un altavoz de graves de 70 W (2 Ω),
asegúrese de conectar con los cables violeta y
violeta/negro de esta unidad de navegación. No
conecte nada con cables verde y verde/negro.
Conector ISO
Cables de altavoz
Blanco: Izquierdo delantero 
Blanco/negro: Izquierdo delantero 
Gris: Derecho delantero 
Gris/negro: Derecho delantero 
Verde: Izquierdo trasero  o Altavoz de graves  (*5)
Verde/negro: Izquierdo trasero  o Altavoz de graves (*5)
Violeta: Derecho trasero  o Altavoz de graves (*5)
Violeta/negro: Derecho trasero  o Altavoz de graves (*5)
Conecte los cables del
mismo color entre ellos.
Es
38
Sección
03 Conexión del sistema
