Page 105: Branchement de l ’unité externe avec source vidéo, 03 branchement du système

Branchement de l
’unité
externe avec source vidéo
p Cette connexion est disponible pour AVIC-
F20BT.

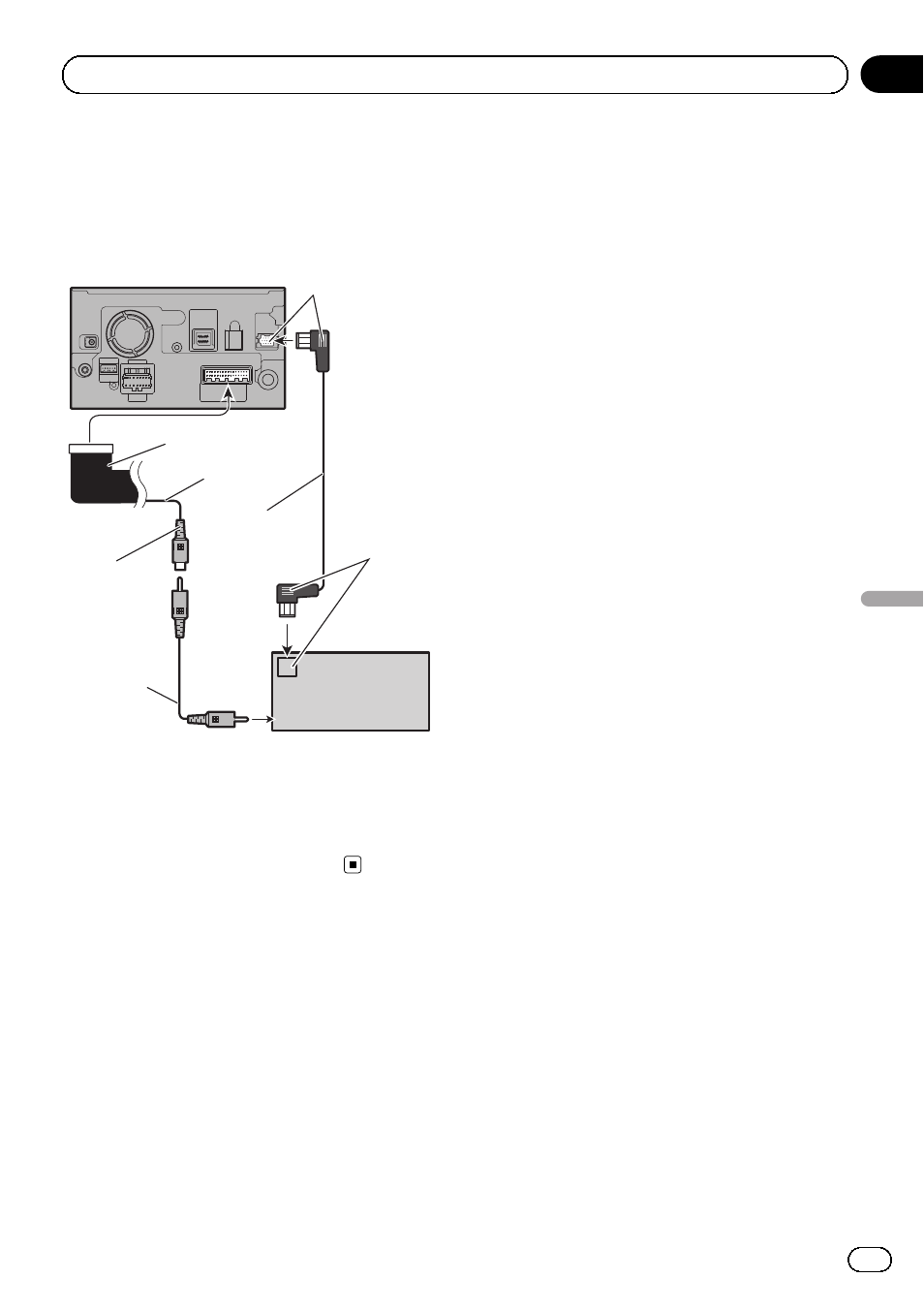

Unité de navigation
Bleu
Jaune
(VIDEO INPUT)
À la sortie vidéo
Noir
Connecteur RCA
À la sortie
IP-BUS
20 cm
Câble IP-BUS
(vendu
séparément)
Câble à fiches
Cinch (RCA)
(vendu
séparément)
Unité externe Pioneer
(vendue séparément)
! Il est nécessaire de régler “Entrée AV2”
dans
“Paramètres système A/V” sur
“EXT” lors de la connexion d’un appareil ex-
terne. (Pour en savoir plus, reportez-vous
au Manuel de fonctionnement.)
Fr
105
Section
Français
03
Branchement du système
